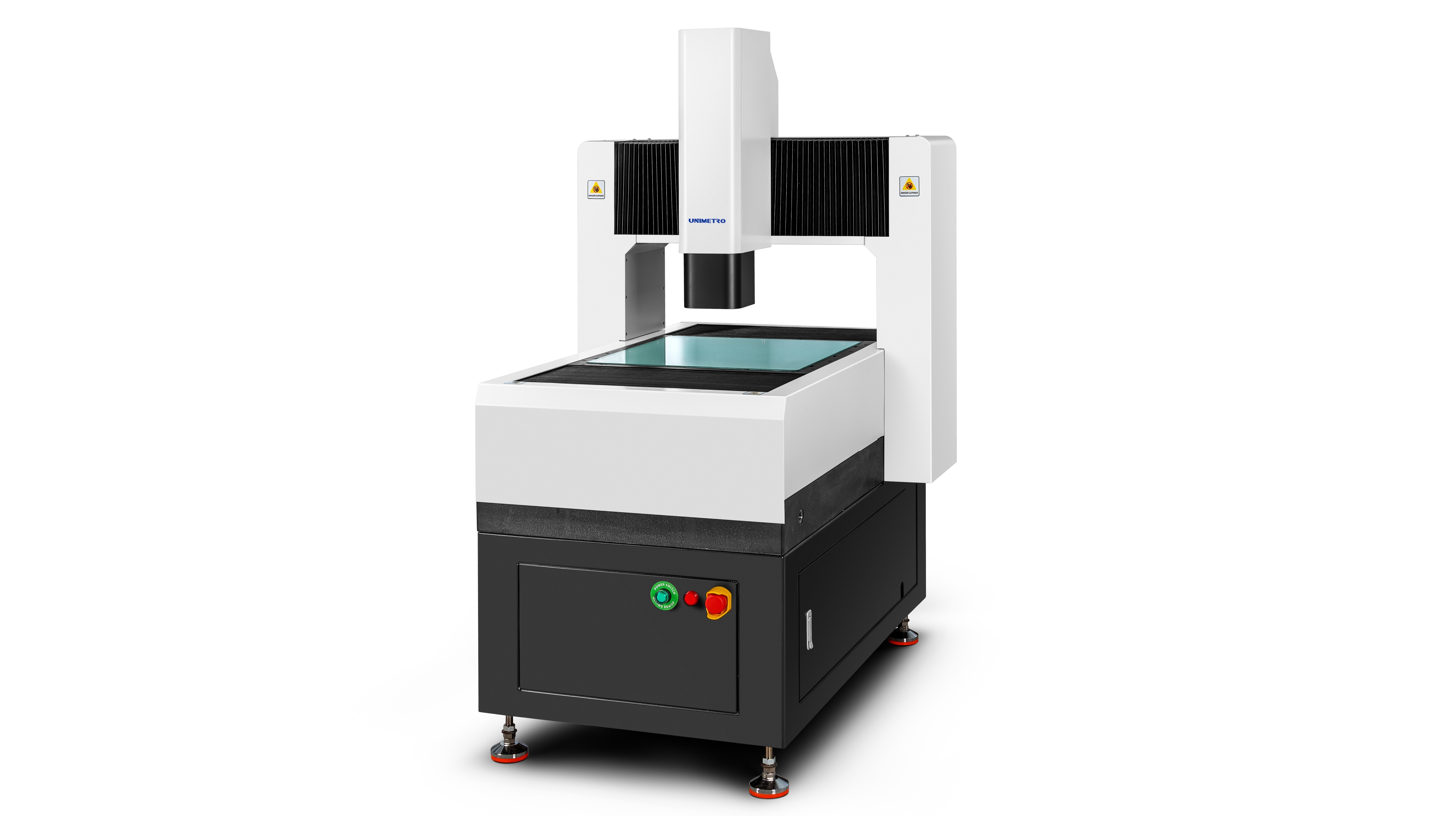

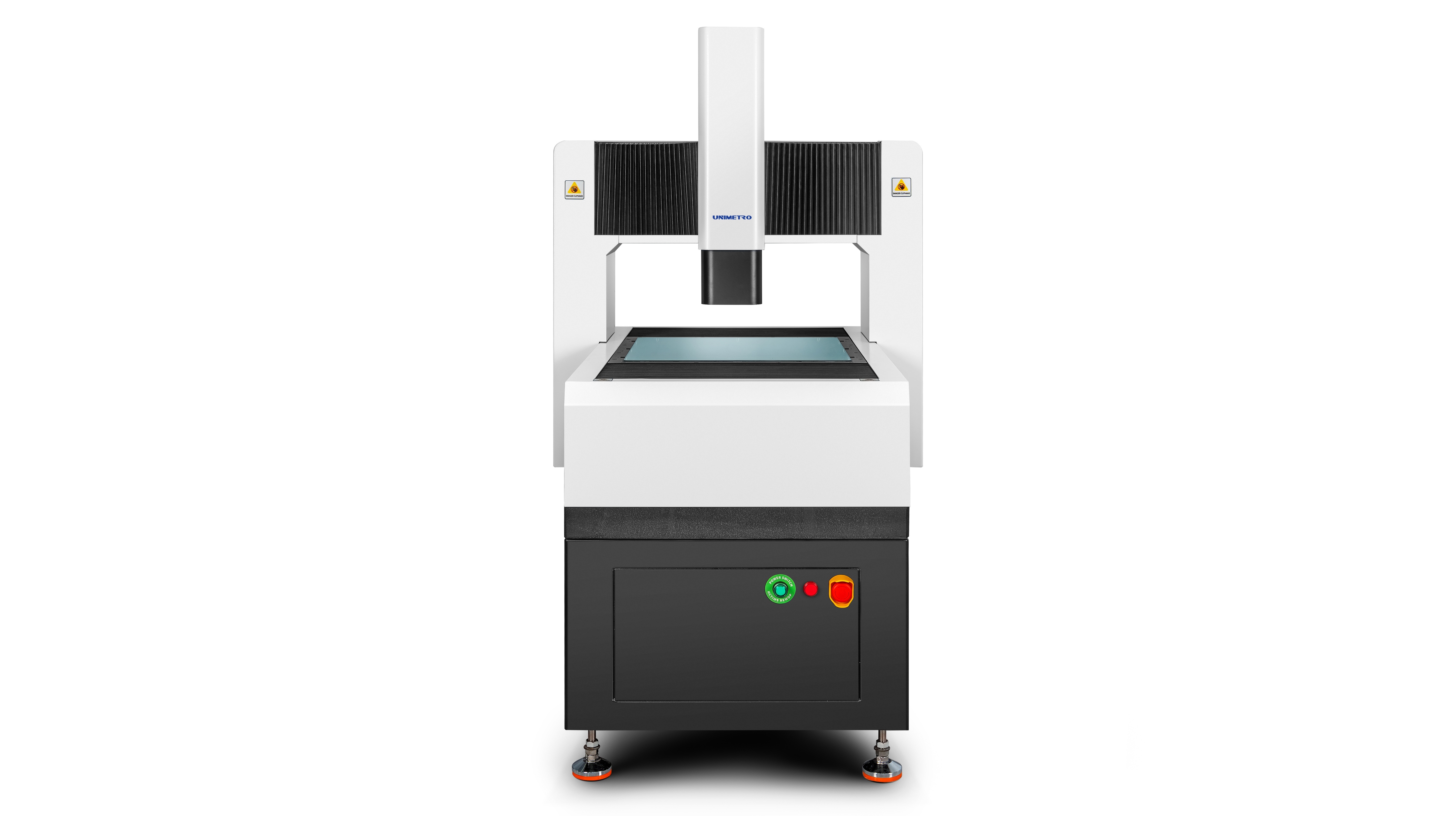

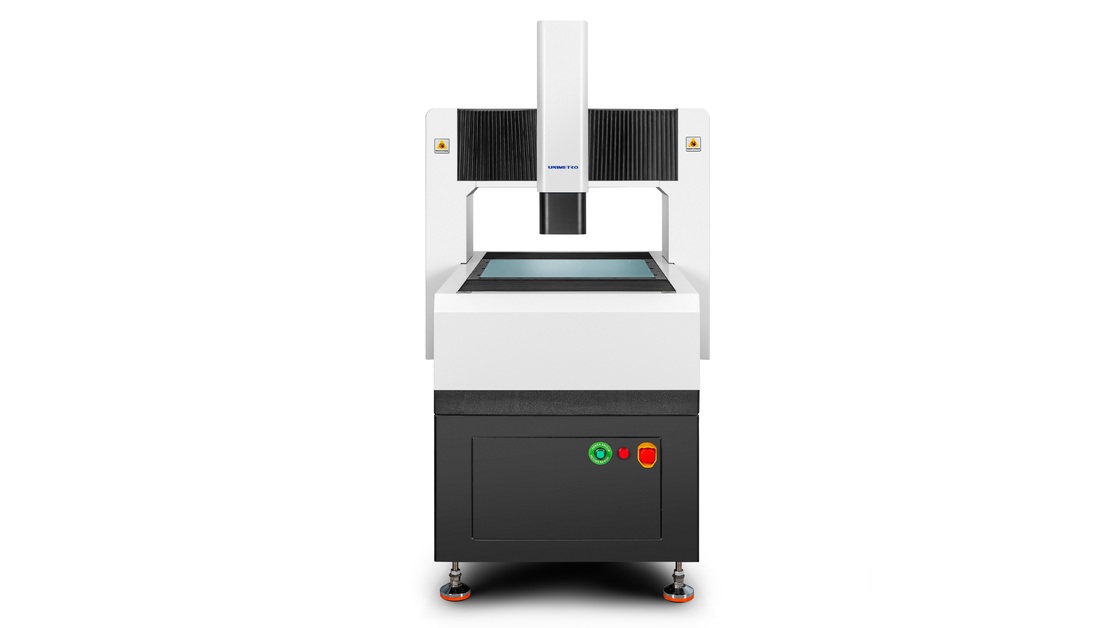

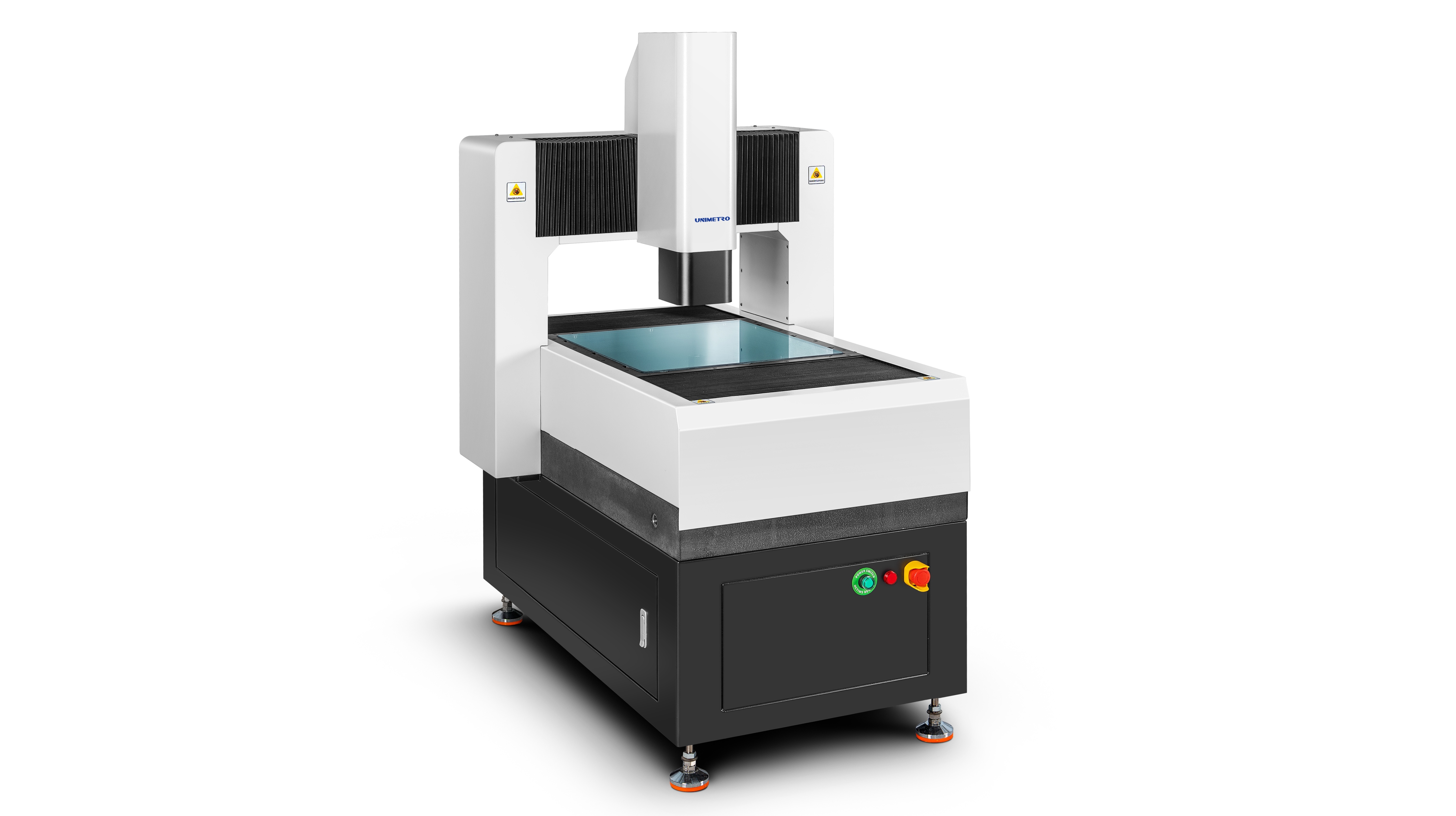

Volledig automatisch beeldmetingsinstrument (vast portier type) - HP442
OVERZICHT VAN HET PRODUCT
HP: Hoge precisie (Hoge precisie)
De belangrijkste kenmerken van de vaste portiermachine zijn hoge precisie en volledige automatisering."HP" in deze context verwijst naar de portiermachine als een "contactloos automatisch optisch nauwkeurig inspectieinstrument op microniveau"Het helpt de algehele productie nauwkeurigheid en productiviteit voor klanten te verbeteren.
Parameters
| Model |
HP 442
|
HP662
|
HP872
|
|
Afmetingen (mm)
(X x Y x Z)
|
920*1200*1600
|
1120*1400*1600
|
1320*1600*1600
|
|
Meetbereik (mm) (X x Y x Z)
|
400*400*200
|
600*600*200
|
800*700*200
|
|
Genauigheid (um)
|
1.6 +L/200
|
1.6 +L/200
|
1.6 +L/200
|
|
Herhaalbaarheid (um)
|
1.5
|
1.5
|
1.5
|
|
Gewicht ((kg)
|
560
|
860
|
1600
|
|
Resolutie
|
0.5 μm (optioneel 0,1 μm)
|
Industriële CCD-kleurcamera |
|
Lens
|
1x-10x (variabele vergroting)
|
|
Vergroting
|
20X - 200X (De vergroting varieert afhankelijk van het model van de geselecteerde camera; de werkelijke vergroting is afhankelijk van de gemeten gegevens.) |
|
Videovergroting
|
18~195X (Afhankelijk van de verschillende modellen van de geselecteerde camera zal de vergroting van de camera veranderen; de werkelijke vergroting is afhankelijk van de gemeten gegevens)
|
|
Werkafstand
|
85 mm |
|
Verlichting
|
Programmeerbaar oppervlaktelicht, LED-onderkant parallellicht (optioneel: coaxiale lamp)
|
| aandrijfsysteem |
CNC-besturing, lineaire motor aandrijving; handgreepbesturing, muis/toetsenbordbesturing |
|
Resolutie op lineaire schaal (um)
|
0.1um |
Toepassing
delen van kunststof
Metalen onderdelen
Stempelvorm
Rubberen onderdelen
Elektronisch onderdeel
onderdeel voor PCBA
Versnellingsonderdelen
- Wat is er?
Kenmerken
◆Hoog stijfheidsconstructie:
1) De gehele gesloten frame bewegende brug structuur wordt aangenomen, het meetwerkstuk is vast, de draagkracht is groot en de bewegingsprestaties zijn goed.
2) Het invoeren van eindige-elementen analyse technologie in mechanisch ontwerp om hoge stijfheid en hoge precisie mechanische structuur te garanderen.
3) Grade 000 granietbasis, hoge sterkte, corrosiebestendigheid en goede stabiliteit.
4) Werktafel voor oppervlaktebehandeling met aluminiumoxide, snelle en flexibele bediening, duurzaam en mooi.
◆Hoog nauwkeurige configuratie:
1) RENISHAW open roosterregel, resolutie 0,5 mm, hoge precisie en goede stabiliteit.

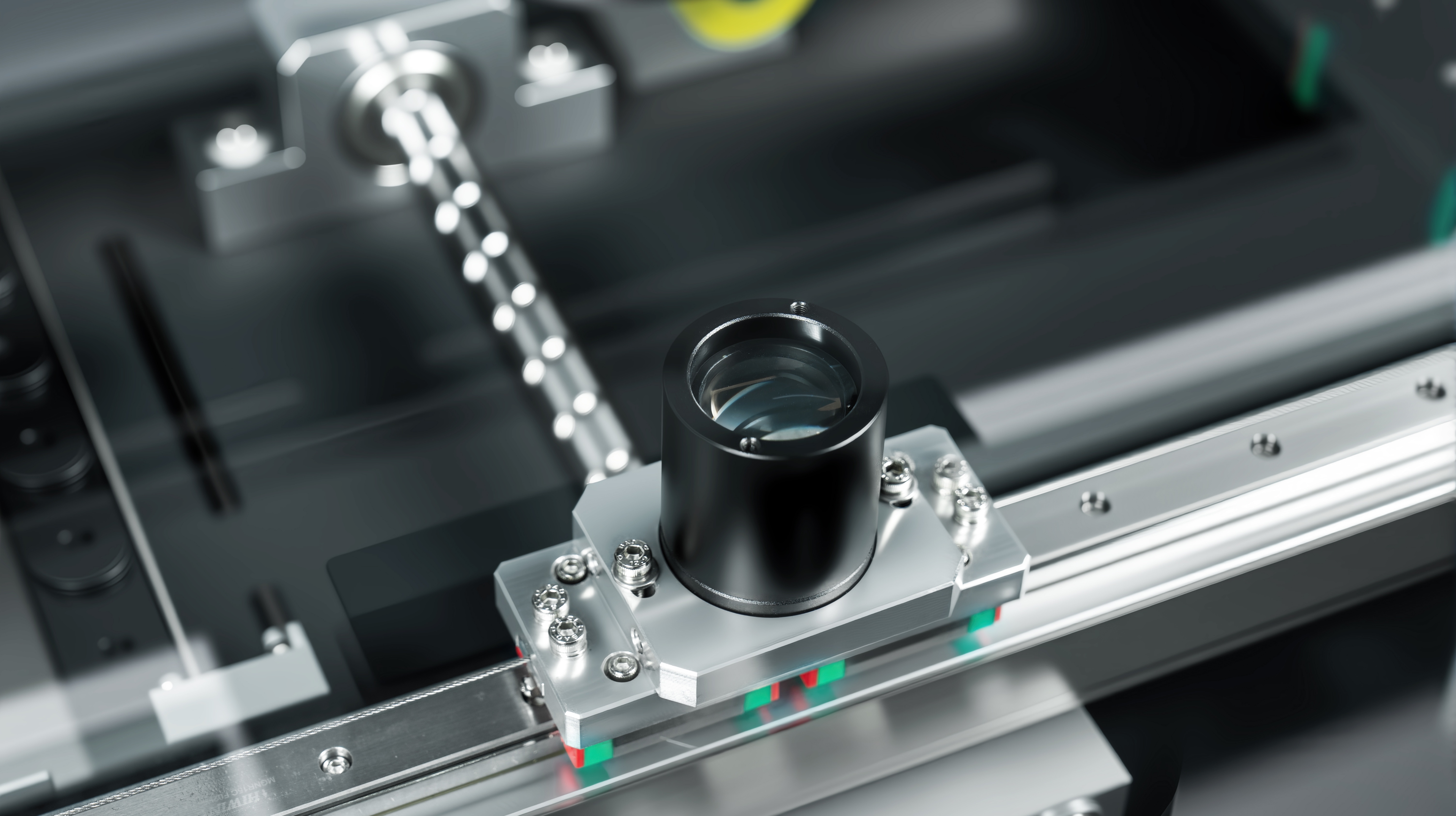

2) Precieze lineaire geleidingsrails, kogelschroef van de slijper en wisselstroom servomotor zorgen voor de stabiliteit van de positioneringsnauwkeurigheid van het machinesysteem.
3) 2M-pixel hoge resolutie kleuren Giga digitale camera voldoet aan de eisen van een heldere waarneming en stabiele meting.
4) 6,5x optische lens met hoge resolutie, nauwkeurige automatische zoom, snelle pixelkalibratie.

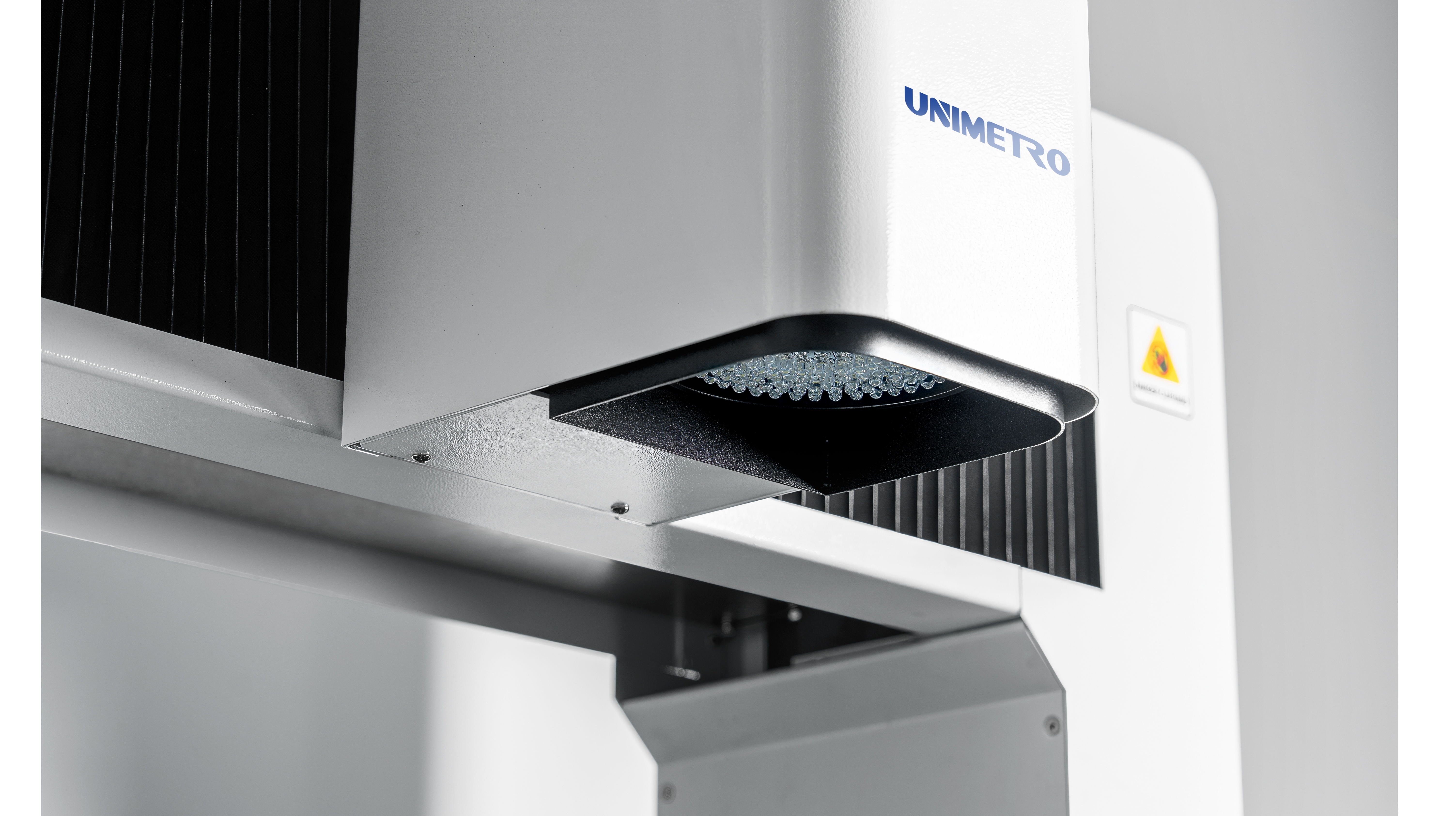

5) Programmeerbare 5-ring 8-zone LED-oppervlaktelichtbron, transmissieparallelle LED-contourlichtbron, intelligente 256 niveaus helderheidsregeling.
6) Full axis CNC-besturing, AC full closed loop servomotor aandrijving.
◆Optioneel multi-sensor voor 3D-meting:
HE-serie groot portier type visie meetinstrument kan worden uitgerust met een verscheidenheid aan 3D-sensoren voor uitgebreide 2D / 3D composiet meting.Het kan ook worden uitgerust met niet-contact sensoren zoals sonde en laserHet ondersteunt ook RENSHAW full series of probe bracket, zodat gebruikers de automatische transformatie van full-scale meting op één apparaat kunnen voltooien, waardoor de productiviteit sterk wordt verbeterd.
