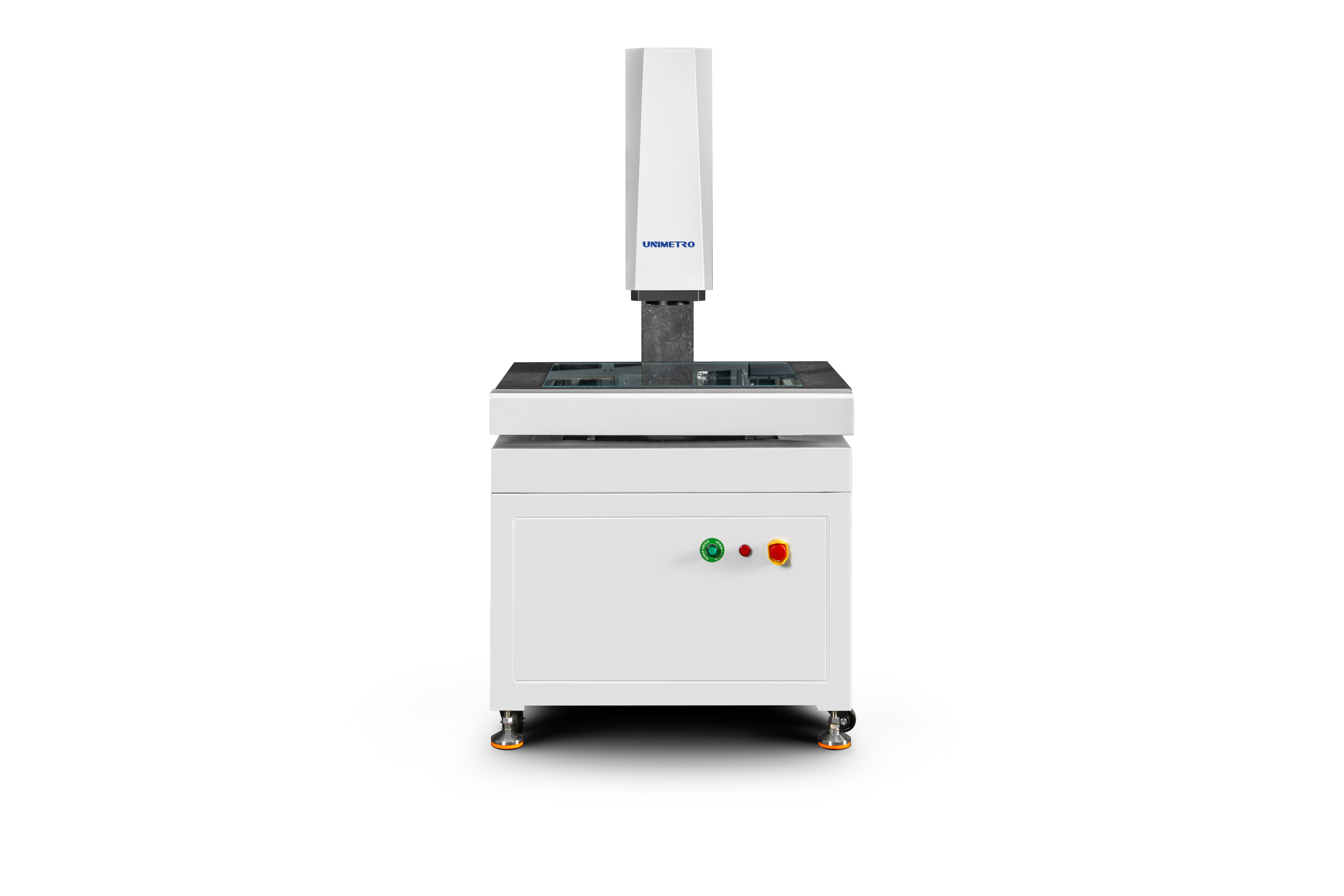

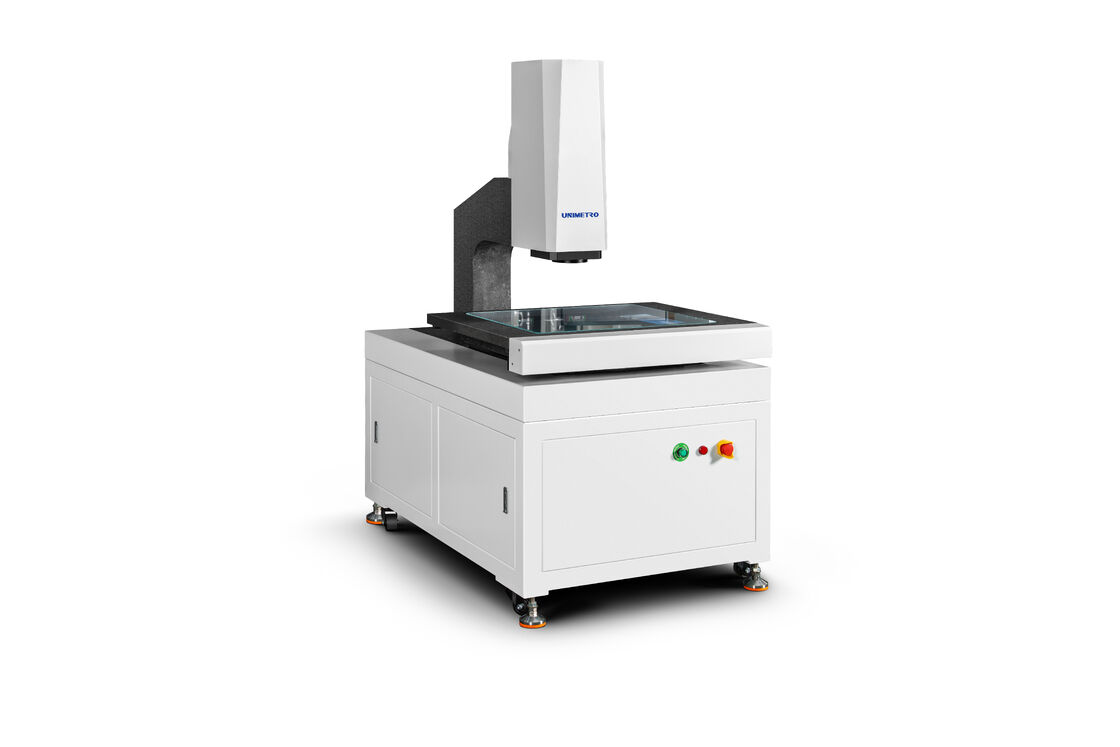

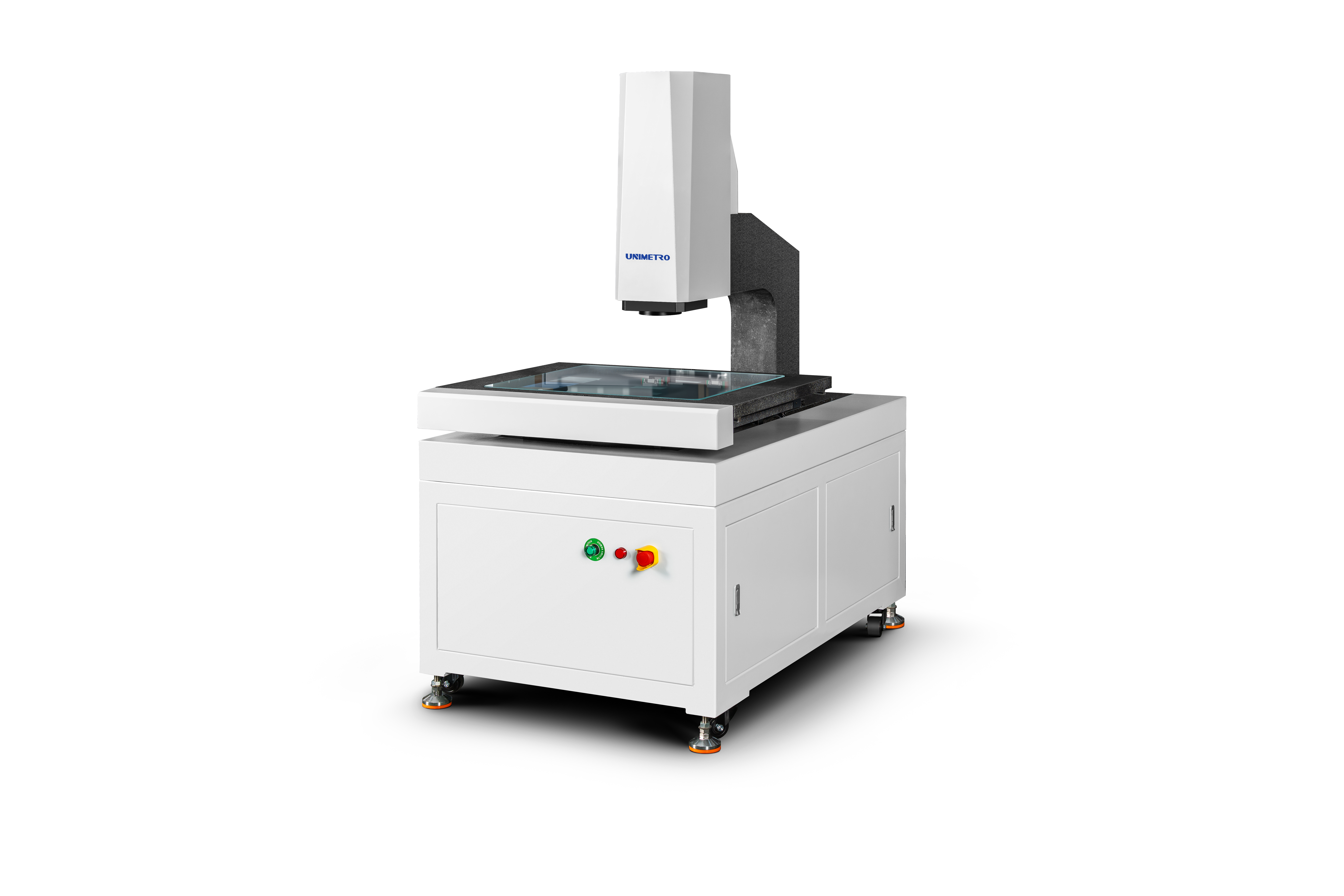

SV-serie Volledig-automatische visie meetmachine met meerassige resolutiebasis voor massa-precisie werkstuk QC

De MARB-SV-serie is een krachtig volledig automatisch marmeren beeldmetingsinstrument met een hoge configuratie met een superieure resolutie en een snellere verwerking.Dit vaste portier type systeem (HP442) biedt robuuste functionaliteit en geavanceerde configuratie, die een volledig automatische, programmabele detectie met drie assen mogelijk maakt.

Het systeem kan automatisch meetprocessen uitvoeren door het coördinatensysteem van het werkstuk door middel van programmering te matchen.en automatische programmeringsfunctiesDe marmerconstructie biedt hoge stabiliteit, hoge duurzaamheid en lage onderhoudskosten, waardoor de hoge precisie perfect in evenwicht wordt gebracht.hoge efficiëntie, en duurzaamheid op lange termijn voor kwaliteitscontrole in grootschalige, complexe verwerkende industrieën.

• Resolutie: 0,5 μm (0,1 μm optioneel)
• Camera: Industriële kleur CCD
• Lens: 1x-10x variabele vergroting
• Vergroting: 20X - 200X ( varieert per cameramodel)
• Werkafstand: 85 mm
• Verlichting: programmeerbaar oppervlaktelicht, LED-laagste parallelle lamp (coaxiale lamp optioneel)
• Bestuurstelsel: CNC-besturing, lineaire motor aandrijving; joystick, muis, toetsenbordbesturing
• Resolutie op lineaire schaal: 0,1 μm

• Volledige gesloten frame bewegende brug structuur met vast meetwerkstuk, met een groot draagvermogen en uitstekende bewegingsprestaties
• Technologie voor de analyse van eindige elementen geïntegreerd in mechanisch ontwerp voor hoge stijfheid en precisie
• Grade 000 granietbasis met hoge sterkte, corrosiebestendigheid en uitstekende stabiliteit
• Werktafel voor oppervlaktebehandeling met aluminiumoxide voor snelle, flexibele werking, duurzaamheid en esthetiek

• RENISHAW open roosterregelaar met een resolutie van 0,5 μm voor hoge precisie en stabiliteit
• Precieze lineaire geleidingsrails, een kogelschroefschroefmachine en een wisselstroomservomotor zorgen voor de nauwkeurigheid van de positionering van het systeem
• 2M-pixel hoge-definitie kleur Giga-digitale camera voor een duidelijke waarneming en stabiele meting
• 6.5x optische lens met hoge resolutie met nauwkeurige automatische zoom en snelle pixelkalibratie
• Programmeerbare 5-ring 8-zone LED-oppervlaktelichtbron en transmissieparallelle LED-contourlichtbron systeem met intelligente helderheidsregeling van 256 niveaus
• Full axis CNC-besturing met AC-servomotor met volledige gesloten lus

De HE-serie grote portier type visie meetinstrument kan worden uitgerust met verschillende 3D-sensoren voor uitgebreide 2D / 3D composiet meting.Ondersteunt contactloze sensoren, met inbegrip van sonde- en lasersystemen, en RENSHAW full series probe brackets, waarmee automatische transformatie voor full-scale meting op één apparaat mogelijk is om de productiviteit te maximaliseren.
