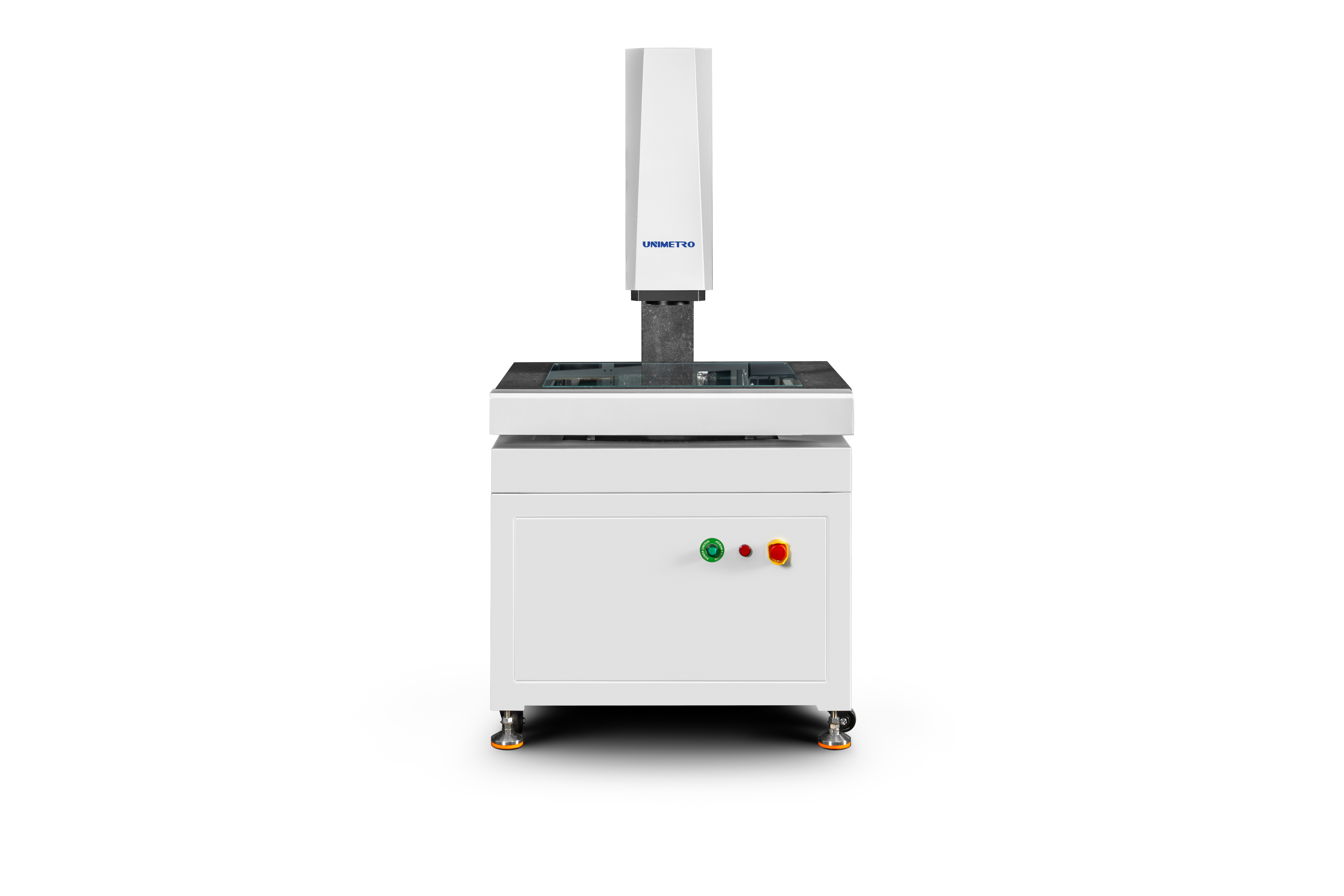

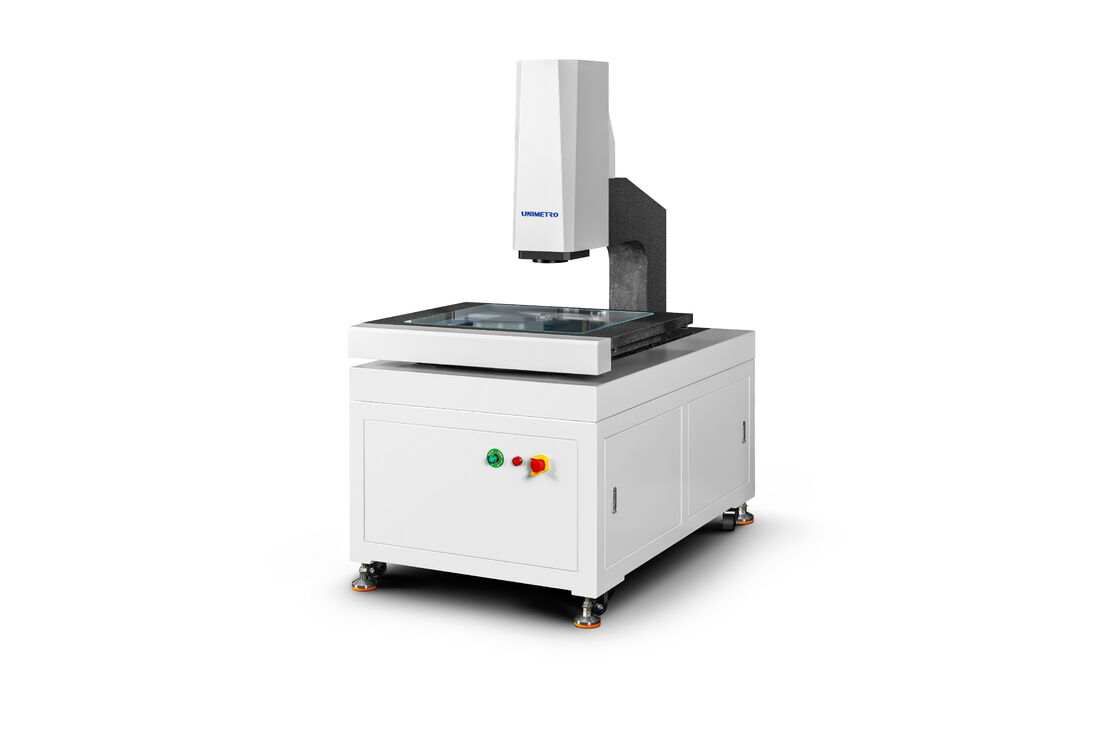

SV-serie Volledig automatisch video-meetinstrument SV Super Image Tech + MARB-basis voor snelle tests van complexe precisieonderdelen

De MARB-SV-serie is een volledig automatisch marmeren beeldmetingsinstrument met hoge prestaties met MARB (Multi-Axis Resolution Base) en SV (Super/Stable Video) technologieën.Dit systeem met een hoge configuratie biedt een superieure resolutie en snellere bewerkingssnelheden voor complexe precisieonderdelen.

Dit instrument is ontworpen voor volledig automatische programmabele detectie met drie assen en past de coördinaten van het werkstuk aan de coördinaten van het werkstuk door middel van programmering om geautomatiseerde meetprocessen uit te voeren.,- het leren en automatisch programmeren van functies voor herhaalde metingen van zware werkstukken, waardoor snelle en nauwkeurige realtime metingen ter plaatse mogelijk zijn.

Gebouwd met een hoge stabiliteit marmeren basis, dit systeem biedt uitzonderlijke duurzaamheid met lage onderhoudskosten, perfect in evenwicht met hoge precisie, efficiëntie,de kwaliteitscontrole op grote schaal, complexe verwerkende industrie.

Resolutie:0.5 μm (0,1 μm optioneel)

Camera:Industriële CCD-kleurcamera

Lens:1x-10x (variabele vergroting)

Vergroting:20X - 200X (Afhankelijk van het model van de camera)

Werkafstand:85 mm

Verlichting:Programmeerbaar oppervlaktelicht, LED-onderkant parallellicht (optioneel: coaxiale lamp)

Rijsysteem:CNC-besturing, lineaire motor; joystick, toetsenbordbesturing van de muis

Resolutie op lineaire schaal:0.1 μm

• Volledige gesloten frame bewegende brug structuur met vast meetwerkstuk, met een groot draagvermogen en uitstekende bewegingsprestaties
• Technologie voor de analyse van eindige elementen geïntegreerd in mechanisch ontwerp voor hoge stijfheid en precisie
• Grade 000 granietbasis met hoge sterkte, corrosiebestendigheid en stabiliteit
• Werktafel voor oppervlaktebehandeling met aluminiumoxide voor snelle, flexibele bediening met duurzame, esthetische afwerking

• RENISHAW open roosterregelaar met een resolutie van 0,5 μm voor hoge precisie en stabiliteit
• Precieze lineaire geleidingsrails, een kogelschroef van de slijper en een wisselstroomservo-motor die zorgt voor de nauwkeurigheid van het systeem
• 2M-pixel hoge-definitie kleur Giga-digitale camera voor een duidelijke waarneming en stabiele meting
• 6.5x optische lens met hoge resolutie met nauwkeurige automatische zoom en snelle pixelkalibratie

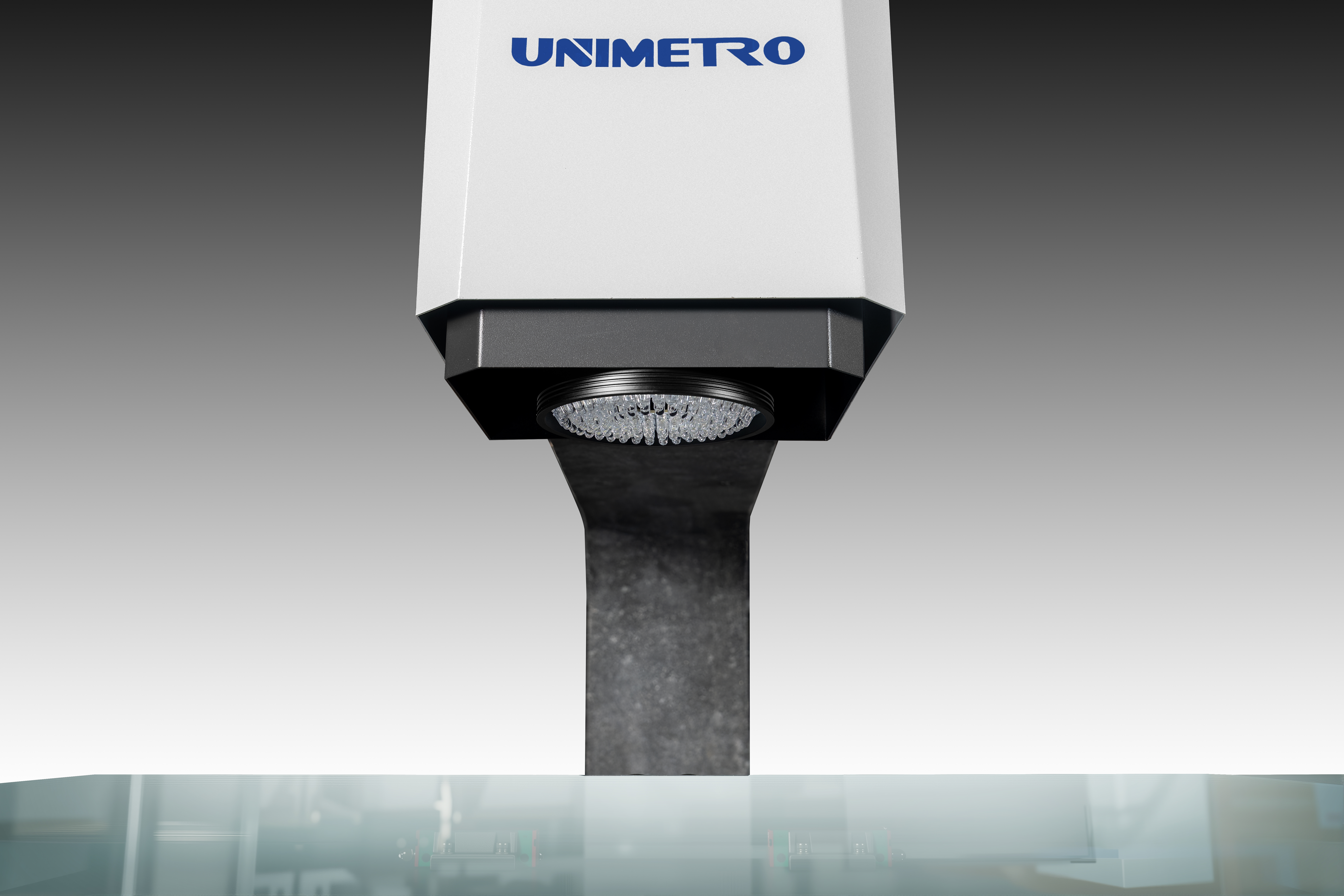

• Programmeerbare 5-ring 8-zone LED-oppervlaktelichtbron met parallel LED-transmissie-contourlichtbronstelsel en intelligente helderheidsregeling van 256 niveaus
• Full axis CNC-besturing met AC-servomotor met volledige gesloten lus

De HE-serie grote portier type visie meetinstrument kan worden uitgerust met verschillende 3D-sensoren voor uitgebreide 2D / 3D composiet meting.Ondersteunt contactloze sensoren, met inbegrip van sonde- en lasersystemen, en RENSHAW full series probe brackets voor automatische transformatie van full-scale metingen op één apparaat, waardoor de productiviteit aanzienlijk wordt verbeterd.
