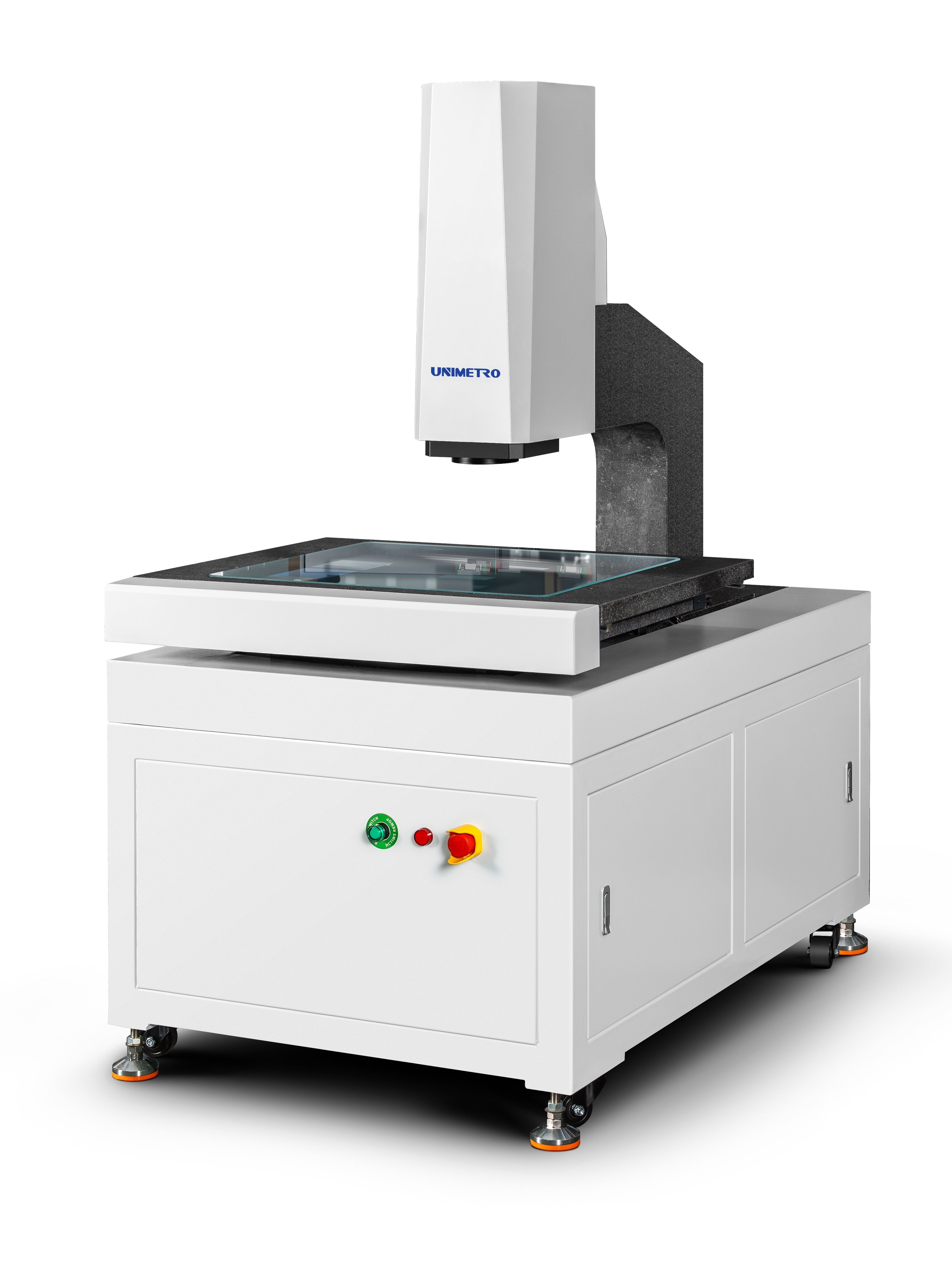

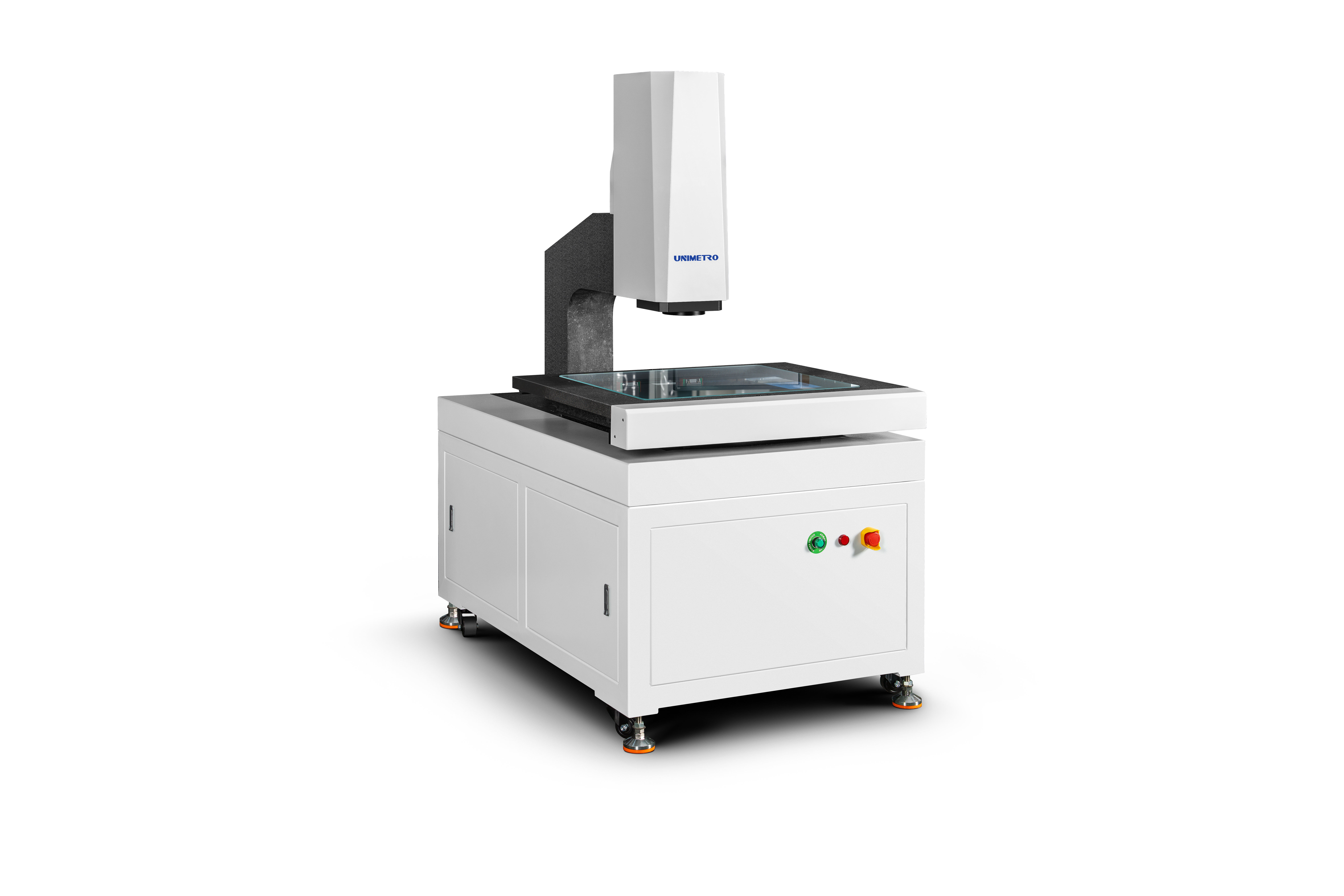

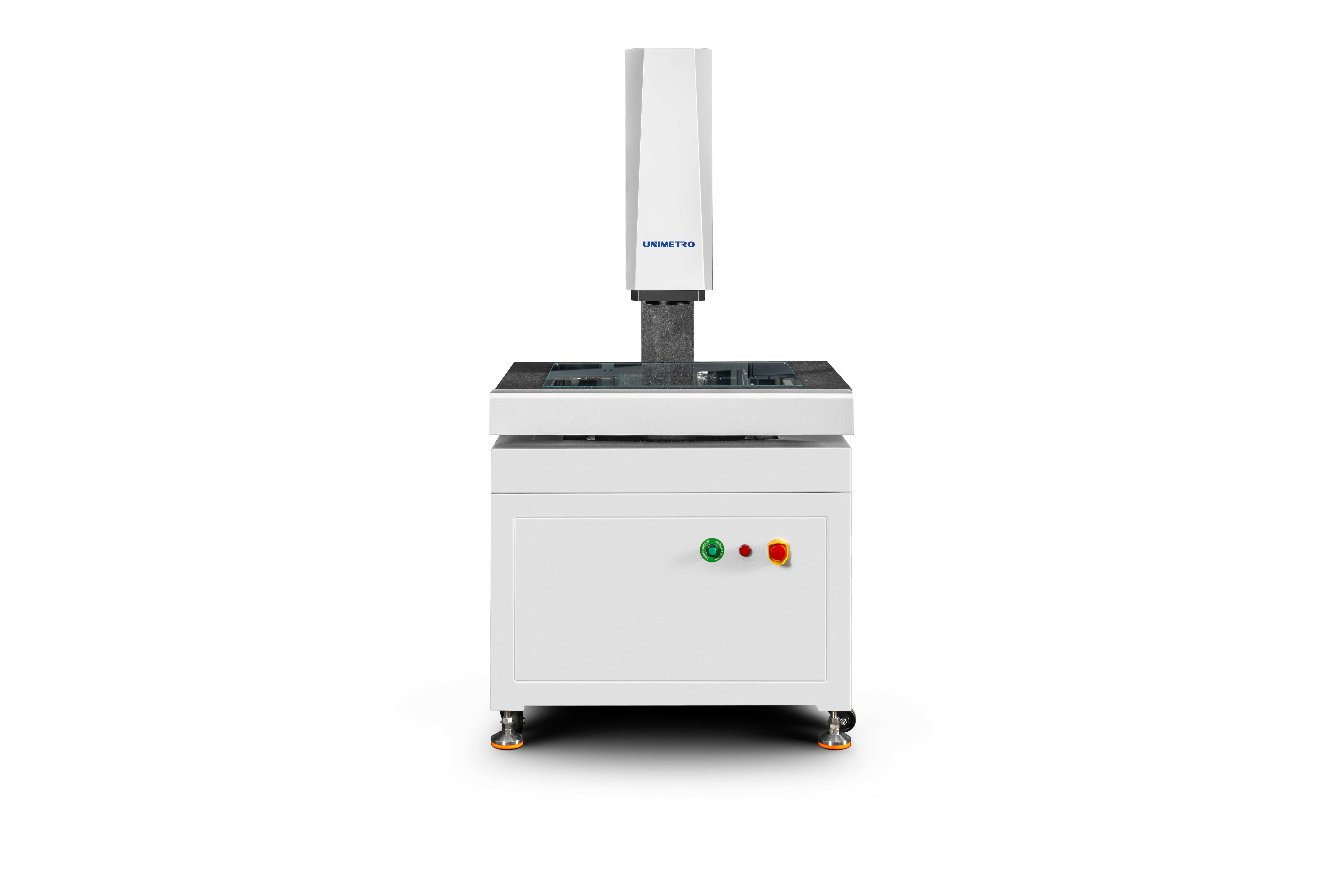

SV-serie High-Efficiency Vision Measuring Machine MARB Multi-Axis Resolution Base voor automatische / 3C massa-precisie inspectie van werkstuk

De MARB-SV-serie is een volledig automatisch marmeren beeldmetingsinstrument met hoge prestaties met MARB (Multi-Axis Resolution Base) en SV (Super/Stable Video) technologieën.Dit hoog geconfigureerde systeem levert een superieure resolutie en snellere verwerkingssnelheden, met een robuuste functionaliteit voor veeleisende industriële toepassingen.

Dit systeem is in staat tot volledig automatische programmabele detectie met drie assen en past door programmering aan de coördinaten van het werkstuk om automatisch meetprocessen uit te voeren.Voor herhaalde metingen van zware werkstukkenHet heeft geheugen-, leermogelijkheden en automatische programmeringsfuncties die snelle en nauwkeurige realtime metingen op locatie mogelijk maken.

Gebouwd met hoogstabiele marmeren componenten die een hoge duurzaamheid en lage onderhoudskosten bieden, deze instrument perfect in balans met hoge precisie, hoge efficiëntie, en duurzaamheid op de lange termijn,Het is de belangrijkste tool voor kwaliteitscontrole op grote schaal., complexe en nauwkeurige verwerkende industrieën.

Resolutie:0.5 μm (0,1 μm optioneel)

Camera:Industriële CCD-kleurcamera

Lens:1x-10x (variabele vergroting)

Vergroting:20X - 200X (De vergroting varieert afhankelijk van het model van de geselecteerde camera; de werkelijke vergroting is afhankelijk van de gemeten gegevens.)

Werkafstand:85 mm

Verlichting:Programmeerbaar oppervlaktelicht, LED-onderkant parallellicht (optioneel: coaxiale lamp)

Aandrijving:CNC-besturing, lineaire motor; joystick, toetsenbordbesturing van de muis

Resolutie op lineaire schaal:0.1 μm

Hoog stijve structuur:

• Volledige gesloten frame bewegende brug structuur met vast meetwerkstuk, met een groot draagvermogen en uitstekende bewegingsprestaties
• Technologie voor de analyse van eindige elementen geïntegreerd in mechanisch ontwerp om hoge stijfheid en precisie te garanderen
• Grade 000 granietbasis met hoge sterkte, corrosiebestendigheid en uitstekende stabiliteit
• Werktafel voor oppervlaktebehandeling met aluminiumoxide voor snelle, flexibele werking, duurzaamheid en esthetiek

Hoogprecisieconfiguratie:

• RENISHAW open roosterregelaar met een resolutie van 0,5 μm voor hoge precisie en stabiliteit
• Precisie lineaire geleidingsrail, kogelschroef van de slijper en AC servomotor zorgen voor positie accuraatheid stabiliteit
• 2M-pixel hoge-definitie kleur Giga-digitale camera voor een duidelijke waarneming en stabiele meting
• 6.5x optische lens met hoge resolutie met nauwkeurige automatische zoom en snelle pixelkalibratie

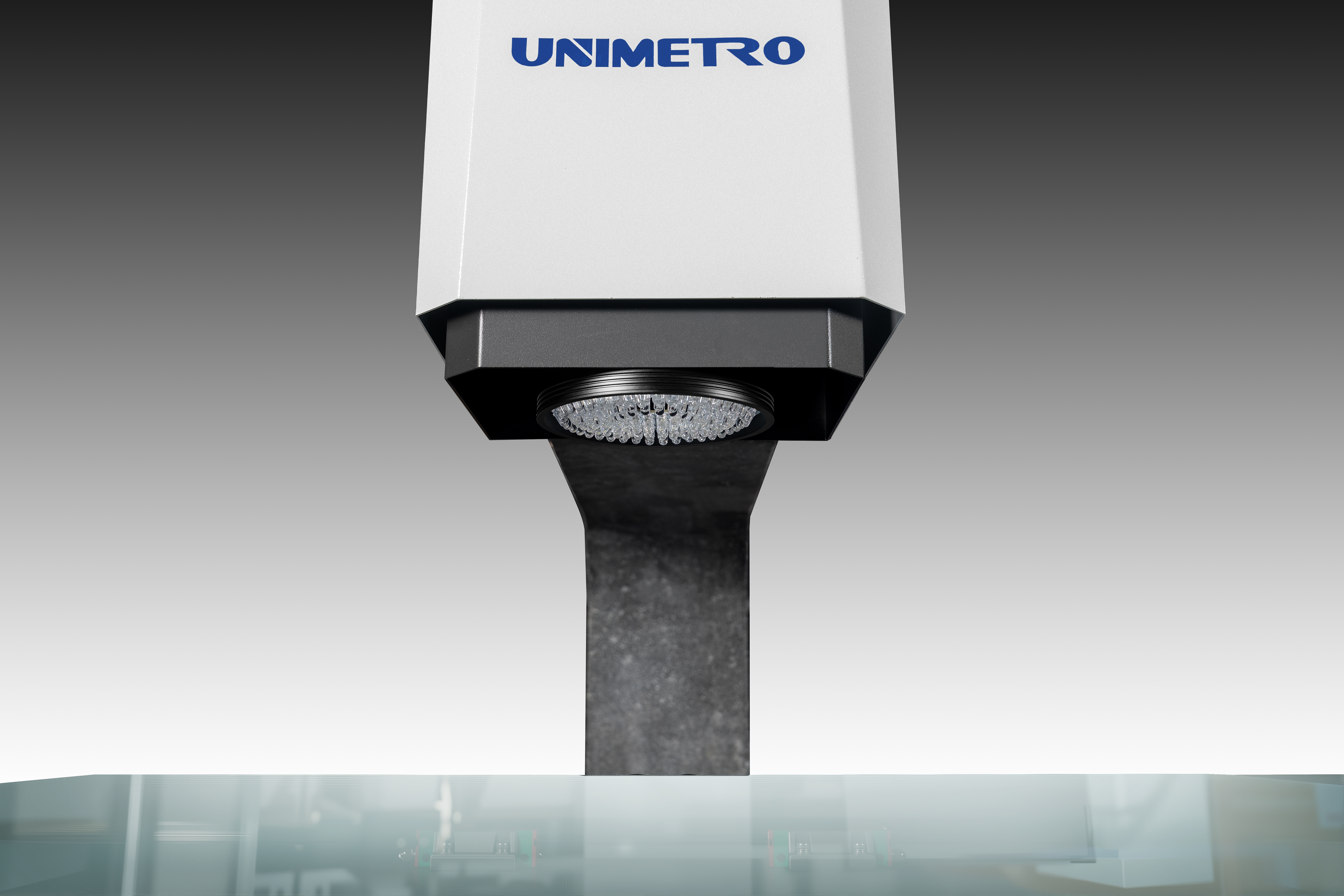

• Programmeerbare 5-ring 8-zone LED-oppervlaktelichtbron, transmissiesysteem met parallelle LED-contourlichtbron met intelligente helderheidsregeling van 256 niveaus
• Full axis CNC-besturing met AC-servomotor met volledige gesloten lus

Optioneel multi-sensor voor 3D-meting:

HE-serie groot portier type visie meetinstrument kan worden uitgerust met verschillende 3D-sensoren voor uitgebreide 2D / 3D composiet meting.Het ondersteunt ook contactloze sensoren zoals sonde en laser, en is compatibel met de RENSHAW-volledige serie sondebeugels, waardoor automatische transformatie van volledige metingen op één apparaat de productiviteit aanzienlijk verbetert.
