Gedetailleerde informatie

Productnaam:	De Machine van de visiemeting	Het meten van Rnge:	30020200mm
Nauwkeurigheid:	2.5+l/200um	Herhaalbaarheid:	2.5um
Controlemodus:	De volledige CNC controle van de dicht-lijnmotie	CCD:	Industriële kleur 1/3“ CCD-camera
Lens:	Hand gedeukte zoomlens 0,7 - 4.5X (Navitar-zoomlens voor optie)	Lineaire schaalresolutie:	0.5 mm
Voeding:	220V±10% AC 50Hz, resistance≦4-ohmgrond zou moeten worden vereist	Bedrijfsmodus:	Geïntegreerde intelligente controle (bedieningshendel, muis, toetsenbord)
Markeren:	visie die machine meten , visiemeetsysteem , De volledig Automatische Machine van de Visiemeting

Productomschrijving

Volledig automatische CNC-visie meetmachine voor 3D-meting en kwaliteitscontrole

CNC-visie-meetmachine is een instrument dat wordt gebruikt voor nauwkeurige metingen van fysieke afmetingen, met een nauwkeurigheid tot microniveau.Visie meetmachine een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixel analyseren en de 2D-dimensie berekenen met de meetsoftware.

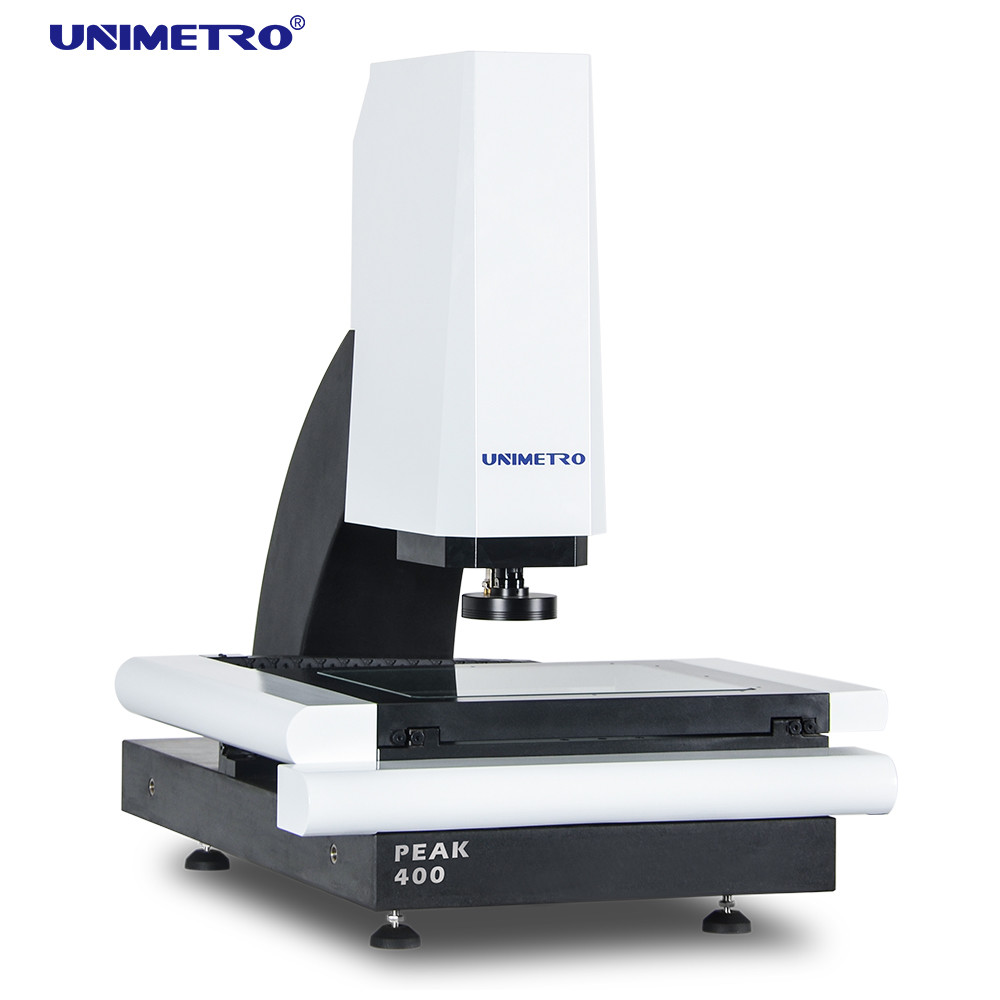

CNC Vision Measuring Machine is een krachtig meetapparaat voor de massaproductie.Het is geconfigureerd met krachtige software die het meetproces programmeerbaar maaktPEAK-serie CNC Vision Measuring Machine is een economisch model van volledig automatisch CNC-visie ontwikkeld door UNIMETRO.

Het eenvoudige en geïntegreerde ontwerp stelt ons in staat de machine met lagere kosten te bouwen, terwijl de hoge meetnauwkeurigheid en de beste prestaties worden behouden.Gebruikers kunnen genieten van het voordeel van hoge efficiëntie en arbeidskostenbesparing van een volledige CNC Vision Measuring Machine met een zeer lage prijs.

Hardwareconfiguratie

3 as 0,5um resolutie lineaire schalen
¢ Hoogwaardige autofocusfunctie
¢ Aluminiumwerkstage en hard anodiseren

️ Compatibel met Renishaw touch probe (optioneel)

3 ringen 8 sectie LED ring licht software besturing en programmeerbaar

️ Confocal Fiber Displacement Sensor (optioneel)

- Z-as gemotoriseerde besturing

CCD-camera van industriële kwaliteit

¢ Handmatige pulsgenerator voor de beweging van de Z-as

Met laserindicatoren voor hulppositionering en scherpstelling (optioneel)

- 0,7-4,5X handmatig geborstelde zoomlens met vergroting signaal feedback sensor

Toepassing

1) De PEAK-serie beeldmetingsapparatuur is compatibel met de volledige lijn van Omron-vezelmessers, die meer mogelijkheden biedt voor nauwkeurige meetvereisten.

2) Stabiele metingen van hellende of gebogen oppervlakken
3) Stabiele metingen van verschillende soorten materialen
4) Stabiele metingen van gladde of grove oppervlakken

5) De PEAK-serie beeldmetingsapparatuur is compatibel met de Renishaw touch probe als optionele configuratie. Gebruikers kunnen gemakkelijk 2D- en 3D-metingsfuncties in één machine bereiken.
6) De software kan de verschuiving tussen de optische lens en de touch probe berekenen en zorgt ervoor dat alle meetresultaten binnen één coördinatenstelsel liggen.De meetresultaten kunnen als 3D-tekening voor reverse engineering worden gebruikt..

Softwarefuncties

De UNIMETRO INSPECT3D-software is met een gebruiksvriendelijke gebruikersinterface, gemakkelijk te leren, krachtige functie, waardoor de gebruikers snelle en nauwkeurige metingen kunnen bereiken.

De software biedt volledige Engelse taal UI, ook nieuwe taalontwikkeling mogelijk.

Invoer CAD-bestand en maat

¢ Parts array en macro meting

Automatische scherpstelling en hoogte meting

De navigatiefunctie helpt bij het snel lokaliseren

¢ Krachtige meetfunctie voor geometrische meetfuncties

¢ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

Flexibel gebruikersprogramma

 Het creëren van referentie-elementen

¢ Krachtige randdetectiefunctie

Ondersteuning van meerdere externe accessoires

Automatische berekening van de geometrische tolerantie van de elementen

¢ Het snel en gemakkelijk meten van ingewikkelde productie

Parameters

Model	PEAK 300	PEAK 400
Afmeting ((mm)) ((LWH))	8506501060	10008001080
Meetbereik ((mm)) ((XYZ))	300200200	400300200
Precies ((μm)	3+L/200	3+L/200
Herhaalbaarheid ((μm)	3	3
Gewicht ((kg)	120	150
Camera	Industriële analoge CCD-camera en SV2000E-videokaart
Lens	Handmatig geborsteld zoomlens 0.7-4.5X / 0.7-4.5X handmatig zoomlens met signaalfeedback (optioneel) / automatisch zoomlens (optioneel)
Vergroting	18-188X (Andere combinatie van camera en lens leidt tot verschillende vergrootingsbereik
FOV	8.1-1.3mm (verschillende combinaties van camera en lens leiden tot verschillende FOV-bereiken)
Werkafstand	108 mm
Resolutie van lineaire schalen	0.0005 mm
Verlichting	Programmeerbaar 3 ringen, 8 secties oppervlakte ring licht, programmabel parallel contour licht

Bedrijfsinformatie

Onze cliënt en agent

Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf hoofdzakelijk in?
A2: We produceren voornamelijk Vision meetmachine, Coördinate meetmachine, CMM & VMM armaturen etc.
V3: Hoe kies ik de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, adviseert ons professionele team u over meetinstrumenten met geschikte specificaties.
Q4: Accepteert u aangepaste service?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. U kunt er zeker van zijn van de kwaliteit van ons product.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Certificering:	CE,ISO
Modelnummer:	ULTRA

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	Houten geval
Levertijd:	10~20working dagen
Betalingscondities:	T/T
Levering vermogen:	20 per maand
