CNC-gebaseerde Optische Oplossing voor Precisiedetectie en -meting van Elektronische Componenten
Geautomatiseerde Kwaliteitscontrole Oplossing voor Componentdefectdetectie
Deze snelle, precisie automatische meet- en screeningapparatuur integreert vision meetsoftware, CCD industriële camera, mechanische systemen, industriële computer, elektrische componenten en solenoïdeklep blaassystemen. Via geautomatiseerde invoersystemen (trilplaten, manipulatoren, banden, etc.) worden werkstukken naar het detectiestation getransporteerd voor hogesnelheidsfotografie. De visuele inspectiesoftware evalueert en berekent vervolgens de resultaten, waarbij werkstukken worden gesorteerd in goede en defecte producten volgens vooraf ingestelde criteria, wat resulteert in een alomvattende kwaliteitsinspectie en screening.
Detectiemogelijkheden
- Meting van werkstukafmetingen
- Detectie van defecten in het uiterlijk van werkstukken
- Kleurherkenning en defectdetectie
- Karakterherkenning (OCR) en defectdetectie
- Barcodeherkenning en defectdetectie
- Coderingherkenning en defectdetectie
Inspectievoordelen
- Contactloze detectie, geen schade aan werkstukken
- Hoge detectienauwkeurigheid tot 0,001 mm
- Snelle detectiesnelheid van 5000 stuks per minuut
- Verbetert de algehele bedrijfsefficiëntie
- Bespaart aanzienlijke personeels- en materiaalkosten
- Volledig automatische, stabiele en betrouwbare werking
- Verhoogt het concurrentievermogen van bedrijven
Toepassingsgebieden
Veel gebruikt in mobiele telefoons, elektronische producten, precisiehardware, spuitgietproducten, industriële productie, automobielproductie, mechanische bewerking, poedermetallurgie, nieuwe energie, componenten, elektrische apparaten, kleding, dagelijkse benodigdheden, voedsel, medische, farmaceutische, militaire, lucht- en ruimtevaart en andere gebieden.

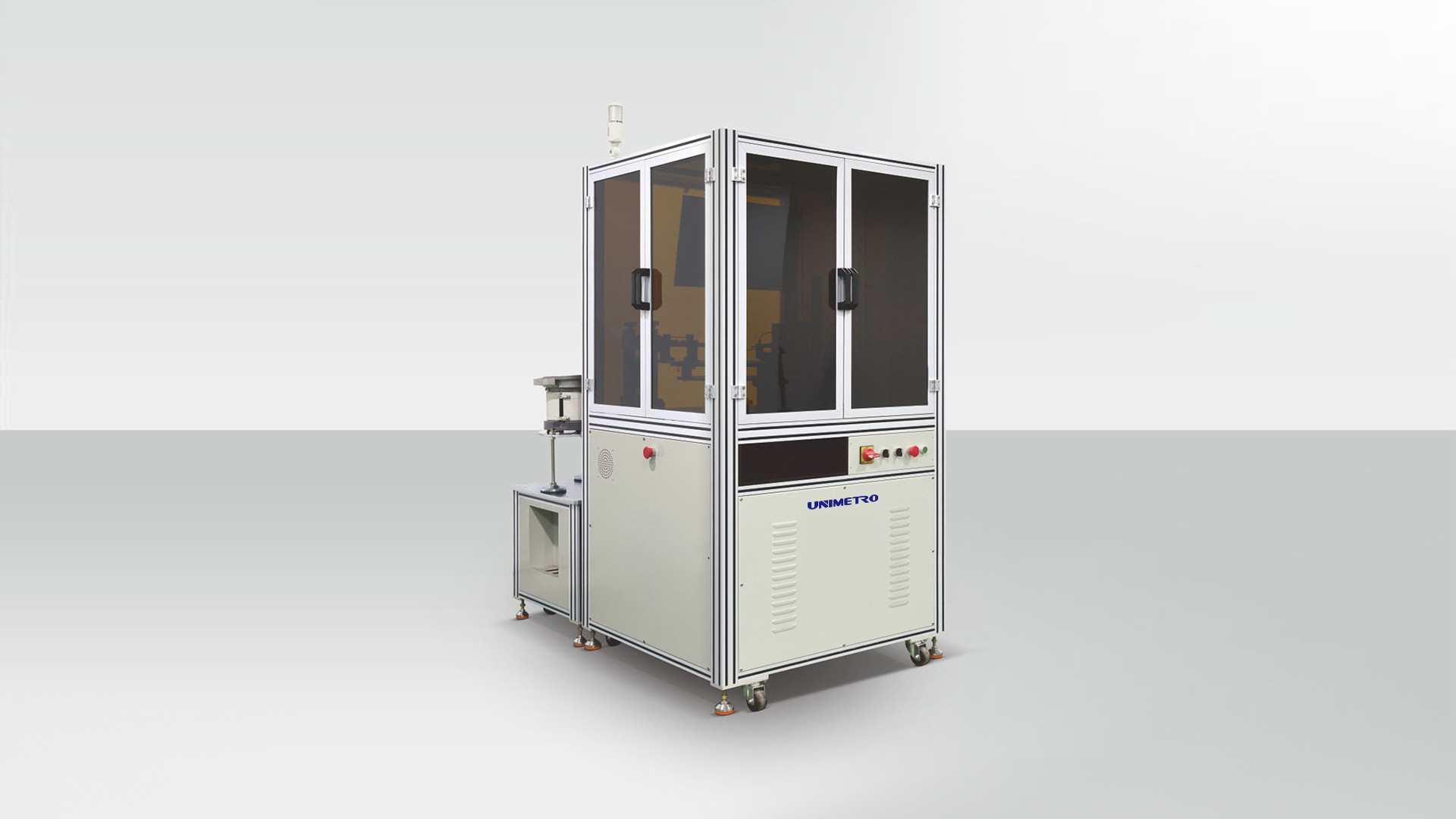

UNIMETRO Component Visuele Inspectieapparatuur
Biedt effectieve oplossingen voor diverse uiterlijke defecten en dimensionale kwaliteitsproblemen in het productieproces van inductie-, weerstands-, capaciteits- en andere componentproducten. Inspecteert automatisch de uiterlijke defecten en afmetingen van componenten terwijl het intelligent inspectierapporten uitvoert. Helpt componentfabrikanten bij het optimaliseren van productieprocessen, het verlagen van kosten en het waarborgen van perfecte productkwaliteit.
Productspecificaties
Compatibele producten: Lithiumbatterij dop, dop halffabricaat, dop PTC, afdichtring, dop anode dop, etc.
Afmetingen: 900×1000×1800 mm (L×B×H)
Gewicht: 300 kg
Belangrijkste Kenmerken
- Detecteert automatisch uiterlijke defecten en afmetingen van commutatoren
- Alle testitems voltooid in één bewerking
- Hoge veelzijdigheid - één apparaat detecteert meerdere commutatorproducten
- Industriële toonaangevende defectdetectie voor commutatoruiterlijk
- Detectiesnelheid tot 800 stuks per minuut
- Detectienauwkeurigheid tot 0,001 mm
- Automatische classificatie en sortering van goede en defecte producten
- Automatische invoer met opslaghopper vermindert de frequentie van handmatige invoer
- Uitgerust met geïmporteerde optische componenten uit Duitsland, Japan en Italië
- Intelligente testuitvoer helpt het productieproces van lithiumcommutatoren te verbeteren
- Gemakkelijk te leren en te gebruiken - operationeel na 1-2 dagen training
- 24/7 ononderbroken bedrijfsvermogen
Technische Parameters
| Detectiecategorie |
Parameters |
| Maatdetectie |
Hoogte, buitendiameter, verschillende maatmix |
| Solderen |
Geen soldeerpunt, ontbrekend soldeer, soldeerafwijking, doorbraak, explosief zwart, valse soldeer, soldeerdiepte, soldeer ondiep, puntpenetratie, soldeerdefect |
| Booglassen |
Of er booglassen is, hoeveelheid booglassen, excentriciteit van booglassen, ontbrekend soldeer, geen soldeerpunt, soldeerzwart, soldeerdefect, gebroken punt, etc. |
| Orifice |
Ontbrekende orifice plaat, orifice plaat positie offset, orifice plaat ontbrekend, orifice plaat vervorming, vlekken, krassen, orifice plaat mix, etc. |
| Positieve deksel |
Vervorming van het deksel, excentriciteit, krassen, verplettering, vlekken, hobbels, deuken, watermerken, mix van het deksel, etc. |
| Afdichtring |
De afdichtring is beschadigd, vervormd, slecht gecoat, kleurverschil van de afdichtring, mix van de afdichtring, etc. |
| Rubberen ring |
Ontbrekende rubberen ring, ontbrekend, offset, gebroken rubberen ring, gebroken rubberen ring, etc. |
| PTC |
Vervorming, krassen, reliëf, schade, zwarte randen, binnen- en buitenranden, vuile oppervlakken, kleurverschil, slechte plating, etc. |
Visueel Inspectiesysteem
Onze onafhankelijk ontwikkelde visuele inspectiesoftware, ondersteund door meer dan tien jaar kern R&D expertise, beschikt over meer dan 2000 functies, waaronder defecten, kleur, grootte, koperlekkage en OCR-detectie. Dit uitgebreide kwaliteitscontrolesysteem ondersteunt snelle productdetectie in meer dan 100 industrieën met volledig automatische contactloze werking die geen schade aan werkstukken veroorzaakt.
De programmeerbare software kan tot 32 categorieën filteren en meerdere werkstukken tegelijkertijd verwerken, wat de bedrijfsefficiëntie aanzienlijk verbetert. Met detectiesnelheden tot 5000 stuks per minuut en een nauwkeurigheid tot 1 µm, afhankelijk van het werkstuk, elimineert het systeem redundante handmatige bewerkingen van detectie tot screening en verpakking, waardoor arbeidskosten en menselijke fouten worden verminderd en de nauwkeurigheid wordt verbeterd.
Met intelligente software met een gebruiksvriendelijke interface, eenvoudige bediening, simulatiegegevensopties, verbeterde verwerking van grote batches gegevens en integratie met ERP-systemen, verbetert onze oplossing de efficiëntie van de gegevensverwerking van bedrijven drastisch.
Detectie van uiterlijke defecten
