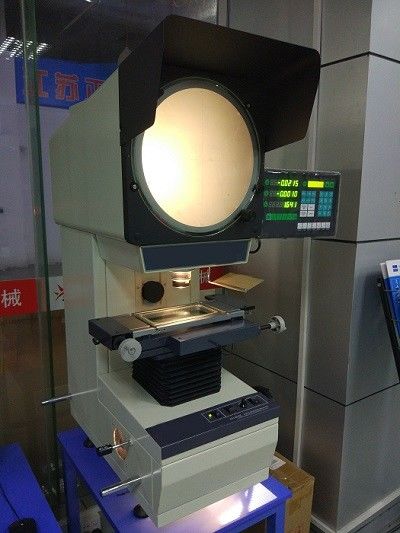

Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem

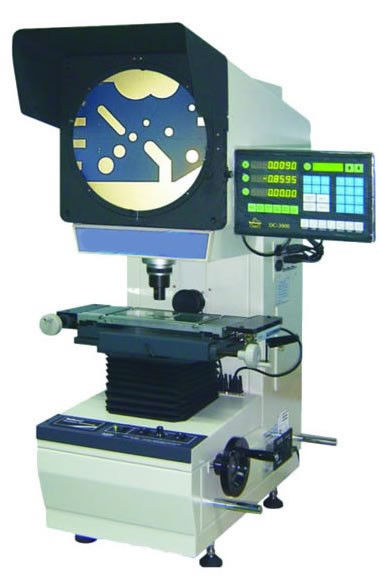

High Precision Optical Profile Projector with 0.5 µm Resolution, 200 mm Range, and DC-3000 Digital Readout System
High Precision Optical Profile Projector with 0.5 µm Resolution, 200 mm Range, and DC-3000 Digital Readout System High Precision Optical Profile Projector with 0.5 µm Resolution, 200 mm Range, and DC-3000 Digital Readout System
Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Modelnummer: UNIPJ-3000 (Z)
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Houten geval
Levertijd: 8 het werkdagen
Betalingscondities: T/T
Levering vermogen: 20 per maand
Beste prijs Contact nu
Gedetailleerde informatie
Resolutie (X-as, Y-as): 0.5 mm Digitaal Lezensysteem: DC-3000
Stroom: 110V/220V(AC) 50/60Hz totaal vermogen=400W Rotatiehoekresolutie: 1' of 0,01°
Het scherm roterende waaier: 0° ≈ 360°
Markeren:

horizontaal profiel projector

,

de machine van de profielprojector

Productomschrijving

Optische profielprojector met een resolutie van 0,5 μm voor oppervlaktemeting, 200 mm bereik en 110V/220V stroomvoorziening
0.5 μm Resolutie Optisch profiel Projectoroppervlak 200 mm
Inleiding

De optische profielprojector van de UNIPJ-3000(Z-serie is een zeer nauwkeurig en efficiënt foto-elektrisch meetsysteem.mobiele telefoonsDeze serie is geschikt voor het meten van verschillende kleine, nauwkeurige objecten.met inbegrip van contouren en oppervlakken van elektronische onderdelen, geperst werkstuk, draad, tandwiel en frees-, slijp- of ladenwerkstuk.

De UNIPJ-3000(Z-serie beschikt over een optisch systeem van uitstekende kwaliteit dat heldere beelden en nauwkeurige vergroting levert.en de coördinatenvermeldingsfout is minder dan (3+L/75) μm, waarbij L de gemeten werkstuklengte in millimeter is.

Het systeem omvat het digitale afleesysteem DC-3000 en een voetschakelaar, die zorgen voor krachtige functionaliteit en eenvoudige bediening.

Belangrijkste kenmerken
  • Stabiel, stevig werkstadium dat de basis vormt voor nauwkeurige metingen
Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 0
  • Ingebed met lineaire weegschaal met een resolutie van 0,5 μm voor nauwkeurigere metingen
  • Gebruikt cirkel rooster transducer voor hoekmeting in plaats van encoder, waardoor een hogere nauwkeurigheid
  • Uitstekend optisch systeem dat heldere beelden levert
Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 1 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 2
  • Inclusief oppervlaktelicht voor het observeren van oppervlakken van objecten
Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 3 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 4
Technische specificaties
Specificatie UNIPJ-3007/3007Z UNIPJ-3010/3010Z Unicef
Grootte van de werktafelstap (mm) 260×152 306×152 340×152
Grootte van het glas (mm) 125 × 100 175 × 100 196×96
X-as Reis (mm) 75 100 150
Y-as Reis (mm) 50 50 50
Z-as Reis (mm) 90 (bij scherpstelling) 90 (bij scherpstelling) 90 (bij scherpstelling)
Gewicht (kg) 120 125 130
Afmetingen L × W × H (mm) 770×550×1100 770×550×1100 770×550×1100
Resolutie (X-as, Y-as) 0.5 μm
Grootte van het scherm van de projector (mm) Ø312 (gebruikt bereik > Ø300 met dwarslijn)
Rotatiereeks van het scherm 0° ≈ 360°
Rotatiehoekresolutie 1′ of 0,01°
Vergroting van de lens (opties) 10X, 20X, 50X, 100X
Objectweergave (mm) Ø30 (10X), Ø15 (20X), Ø6 (50X), Ø3 (100X)
Werkafstand (mm) 77.7 (10X), 44.3 (20X), 38.4 (50X), 25.4 (100X)
Max. Werkstukhoogte 80 mm
Digitaal leessysteem DC-3000 multifunctioneel gegevensverwerkingssysteem met Engels display voor punt-, lijn-, cirkel-, hoek- en afstandsmeting
Verlichting 24V/150W halogeenlamp voor transmissie en reflectie
Stroomvoorziening 110V/220V wisselstroom, 50/60Hz, totaal vermogen 400W
Koelsysteem Koeling van de ventilator
Accessoires Miniprinter (optioneel), randdetector (optioneel), M2D-software (optioneel)
Aanbevolen ondersteunende tabel Gewicht > 250 kg, afmetingen: 800 ((L) × 550 ((H) × 650 ((W) mm
Bedrijfsinformatie
Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 5 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 6 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 7 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 8
Onze cliënten en agenten
Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 9 Precisie optische profielprojector met 0,5 µm resolutie, 200 mm bereik en DC-3000 digitaal uitleessysteem 10
Vaak gestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij produceren voornamelijk visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen en gerelateerde apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal u adviseren over geschikte specificaties op basis van de variëteit en grootte van de producten die u moet meten.
Q4: Accepteert u aangepaste service?
A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de klantvereisten.
Q5: Wat is uw garantieperiode?
A5: Onze producten hebben een garantie van 1 jaar. We hebben een stabiele productkwaliteit en verbeterde breekbare onderdelen voor een betere betrouwbaarheid.
