| Plaats van herkomst: | China |
|---|---|
| Merknaam: | UNIMETRO |
| Modelnummer: | Unipj-3000DZ |
| Min. bestelaantal: | 1 |
| Prijs: | Discussible |
| Verpakking Details: | Houten geval |
| Levertijd: | 10 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 per maand |
| Z asbeweging: | Gemotoriseerd | X, y-asbeweging: | Hand |
|---|---|---|---|
| Resolutie: | 0.5mm | Vergroting: | 10, 20, 50, 100 X voor optie |
| Z-as reissnelheid: | 5, 1, 0,01 | Macht: | 110V/220V (AC) 50/60Hz totale power=400W |
| Hoog licht: | digitale Profiel projector,horizontaal profiel projector |
||
Inleiding

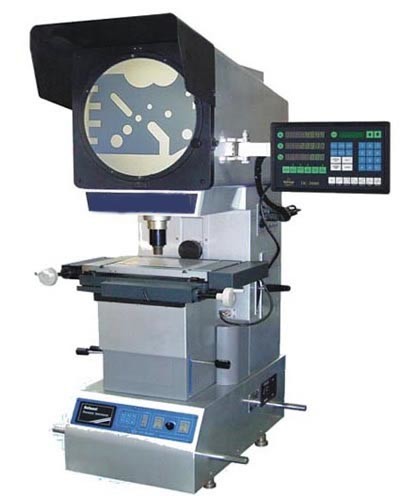

Unipj-3000DZ de optische profielprojector stapmotor voor de z-asbeweging gebruikt, biedt gemakkelijker en sneller concentrerend proces aan. Er zijn de vergrotingslens van 10X, van 20X, van 50X en 100X-voor optie, om verschillende toepassing tevreden te stellen.
Unipj-3000DZ projector van het reeks wordt de optische profiel ingebed met uitstekende kwaliteit van optisch systeem. De reeks wordt verwerkt van duidelijk beeld en nauwkeurige vergroting. De fout van contour het meten is onder 0,08% met het contourlicht. De aanwijzingsfout van de coördinaat is onder (3+l/75) um, (die L is de lengte van het werk wordt samengevoegd om worden gemeten, eenheid: mm).
Eigenschappen
Gemotoriseerde z-asbeweging.
Het stabiele en hoge stadium van het starheidswerk, dat de stichting van nauwkeurige meting is.
Ingebed met 0.5um-resolutie lineaire schalen, aanbiedingen nauwkeurigere meting.
Het gebruiken van cirkelgrating omvormer die voor hoek, in plaats van codeur meten, verzekert hogere nauwkeurigheid.
Opmerkelijk optisch systeem, duidelijk beeld.
Helderheids regelbare verlichting, hulpgebruikers om duidelijke beeld en rand te bereiken.
Inbegrepen oppervlaktelicht. De gebruikers kunnen de oppervlakte van het voorwerp met de reeks ook waarnemen.
Parameters
| Specificatie | ||||||
Model |
| Unipj-3015DZ | Unipj-3020DZ |
|||
| Werkende lijst | De grootte van de metaallijst (mm) | 354*228 | 404*228 |
|||
| De glaslijst (mm) | 210*160 | 260*160 |
||||
| X-as, reis (mm) | 150 | 200 |
||||
| Y-as, reis (mm) | 100 | 100 |
||||
| Z-as, reis (mm) | 100 | 100 |
||||
| Gewicht | (kg) | 120 | 125 |
|||
| Afmeting (L*W*H) | (mm) | 770*550*1100 | 770*550*1100 |
|||
| Het meten van nauwkeurigheid (um) | X-as, y-as: (3+L/50) z-as; 4+L/10 (L is de lengte van de te meten het werkstukken, eenheid: mm) |
|||||
| Z-as reis ‚snelheid | 5,1,0.01 |
|||||
| Resolutie (x-As, y-As) | 0.5μm |
|||||
Het projectorscherm | Het schermgrootte (mm) | Ф312 gebruikte range>Ф300 (met de dwarslijn) |
||||
Het scherm roterende waaier | 0°~360° | |||||
Roterende hoekresolutie | 1 ‵ of 0.01° |
|||||
Lens | Vergroting | 5X (optie) | 10X (optie) | 20X (optie) | 50X (optie) | 100X (optie) |
| Objecten mening (mm) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
| Het werk afstand (mm) | 53 | 77.7 | 44.3 | 38.4 | 25.3 |
|
| Gegevens - verwerkingssysteem | Gelijkstroom-3000 multifunctionele gegevens - verwerkingssysteem het verschijnen in het Engels, kan worden gebruikt om de gegevens te verzamelen en het punt, de lijn, de cirkel, de hoek en de afstand te meten. |
|||||
| Verlichting | De Verlichting van transmissie en bezinning: 24V/150w-halogeen lamp. |
|||||
| Macht | 110V/220V (AC) 50/60Hz totale power=400W |
|||||
| Het koelen | Door de ventilators |
|||||
| Toebehoren | De min-printer (optie), Randdetector (optie), M2D-software (optie) etc., gelieve te verwijzen voor nadere informatie naar toebehoren voor Profielprojector |
|||||
| Geadviseerde ondersteunende lijst | Ladingsweight>250kg Dimensie: 800 (L) *550 (H) *650 (W) MM |
|||||
Bedrijfsinformatie
Onze Client&Agent
| FAQ |
|---|
| Q1: Bent u een fabriek of een handelsmaatschappij? |
| A1: Wij zijn een fabriek en het geven van u het snelste antwoord in 24 uren. |
| Q2: Wat is hoofdzakelijk binnen uw bedrijf? |
| A2: Wij zijn hoofdzakelijk opbrengsvisie metend machine, Coördinaat die machine, CMM&VMM meten fixturesetc. |
| Q3: Hoe te om de Aangewezen Specificatie te kiezen? |
| A3: Zolang u vertelt ons verscheidenheid en dat de grootte van product wordt gemeten, zou ons professioneel team u van meetinstrument van geschikte specificaties adviseren. |
| Q4: Keurt u de aangepaste dienst goed? |
| A4: Zeker ben! Wij kunnen niet alleen typische die machines, maar ook de machines verstrekken aan de behoeften van de klant worden aangepast. |
| Q5: Wat is uw garantieperiode? |
| A5: Onze periode van de productgarantie is 1 jaar. Onze productkwaliteit is zeer stabiel, en wij hebben verbeterde een partij op sommige breekbare delen. U kunt rusten verzekerd van onze productkwaliteit. |
