Name: Volautomatisch VMA3020 vision-meetsysteem met automatische randdetectie
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Productnaam:	De Machine van de visiemeting	Afmeting (mm):	17509201700
Het meten van waaier (mm):	400300200 mm	Meetnauwkeurigheid:	2.5+l/200um
Herhaalbaarheid:	2.5	Lineaire schaalresolutie:	0,1um
Aandrijfsysteem:	CNC-besturingselement, close-lus AC-servo-rijsysteem, joystick, muis- of toetsenbordbesturing	Verlichting:	Programmeerbaar 8 secties LED -ringlicht Parallel LED contourlicht
Markeren:	industriële ccdcamera , industriële digitale camera , VMA3020 de Machine van de visiemeting

Productomschrijving

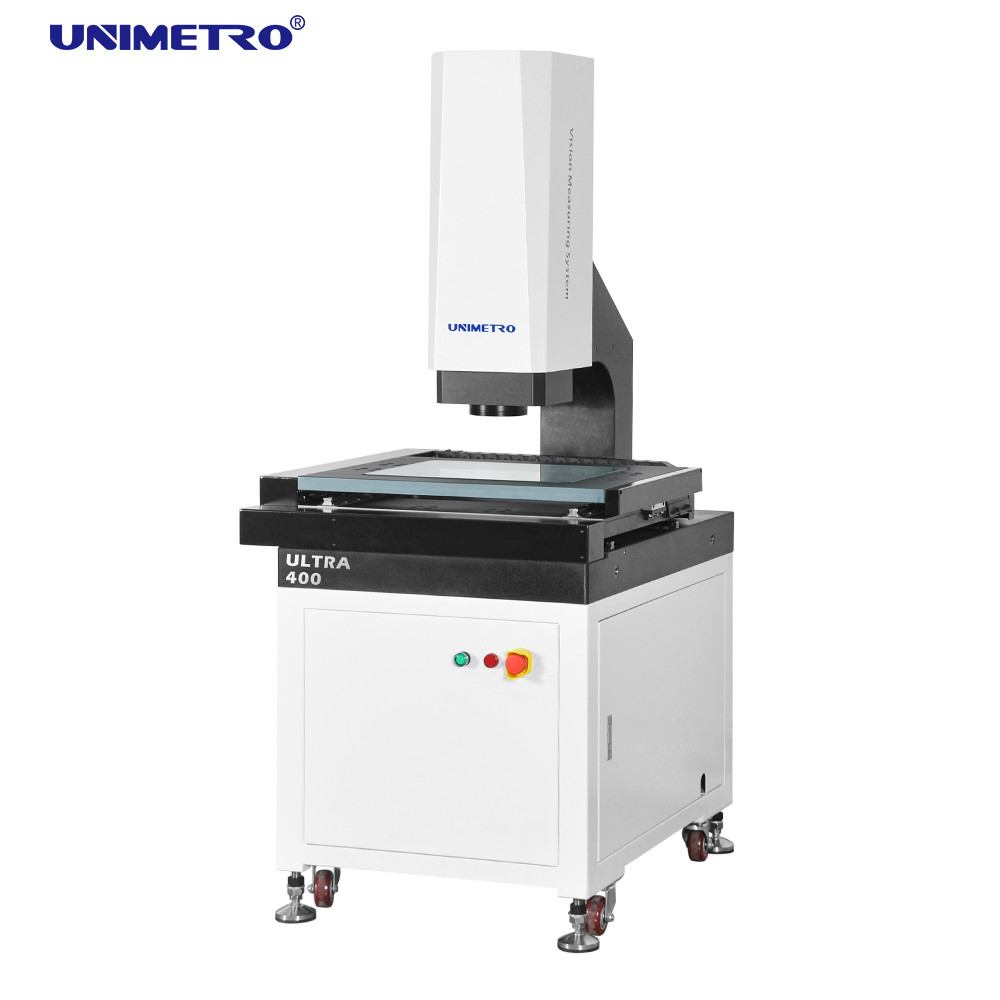

Volautomatisch VMA3020 vision-meetsysteem met automatische randdetectie

Volautomatische besturing VMA3020 Vision-meetmachine

De ULTRA-serie Vision Measurement Machine is een cantilever, zeer nauwkeurige, volautomatische vision-meetmachine, ontwikkeld voor GD&T-metingen met automatische gemotoriseerde besturing met 3 assen. Het is uitgerust met automatische scherpstelling, automatische lichtregeling en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Machinekenmerken

Kwaliteitsdetailscontrole

Granieten basis en kolom voor uitstekende stabiliteit
Aluminium werkpodium voor snel reagerende en flexibele bewegingsbediening
Werkfase met harde oxidatieoppervlaktebehandeling voor krasbescherming
Standaard precisie lineaire geleiding, slijpkogelomloopspindel en AC-servomotor voor precisie en stabiliteit
Geïntegreerd besturingssysteem met ingebouwde bewegings- en signaalcontrole voor extreem stabiele prestaties

Configuratie met hoge prestaties

XYZ drie-assige CNC-automatische besturing en nauwkeurige positionering
0,1 um hoge precisie glazen lineaire schaal voor positionering en meetnauwkeurigheid
GIGA kleurencamera met hoge resolutie voor heldere observatie en nauwkeurige metingen
6,5x klikzoomlens met hoge resolutie met nauwkeurige verdubbeling en eenmalige pixelcorrectie
Programmeerbare oppervlak 5-rings 8-delige LED-koude verlichting en contour-LED parallelle verlichting met intelligente lichtaanpassing

Flexibele uitbreidbaarheid

Meerdere soorten contactloze sensoren en snelle opspansystemen beschikbaar voor verschillende meetvereisten
Beweegbaar gekleurd LED-ringlicht beschikbaar voor verbeterde flexibiliteit met verschillende materialen en vormen
Compatibel met tastsonde, contactloze meetsensoren en robotarm voor verhoogde meetefficiëntie

Functies Inleiding

Uitstekend objectgeoriënteerd softwarearchitectuurontwerp zorgt voor stabiele en betrouwbare software
Professionele SPC-software voor statistische analyse, naadloos verbonden met testsoftware
Super edge-zoekalgoritme voor nauwkeurige randdetectie met schaduw- en beeldperiode
Verschillende elementconstructiefuncties, waaronder translatie, rotatie, extractie, combinatie, parallel, verticaal, spiegelbeeld, symmetrie, snijpunt en raaklijn
Meetgegevens automatisch geëxporteerd naar TXT, WORD, EXCEL en SPC Software Database
Meetmodi "Distributie" en "herstel" voor eenvoudiger en sneller gebruik
Software ondersteunt meerdere nationale talen zonder dat taalpakketten nodig zijn
Gratis software-upgrades voor producten van hetzelfde type

Technische parameters

Model	ULTRA300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y-as Reizen (mm)	300x200	400x300	500x400	600x500
Z-as reizen	200 mm (kan worden verhoogd volgens de eisen van de klant)
X/Y/Z-3-as lineaire schaal	Glas lineaire schaalresolutie: 0,1um
Begeleidingsmodus	Precisie lineaire geleiding, dubbelsporige dubbele schuifgeleiding
Bedrijfsmodus	Joystickcontroller, muisbediening, automatisch detectieprogramma
Nauwkeurigheid	XYZ-as: ≤2,5+L/200um
Herhaalbaarheid	±2,5um
Videosysteem - CCD	Hoge definitie 1/3" CCD-kleurencamera
Lens	6,5x continue klikzoomlens; Optische vergroting: 0,7X-4,5X; Videovergroting: 26X~172X (21,5-inch monitor)
Verlichtingssysteem - Contour	LED parallelle contourverlichting
Verlichtingssysteem - oppervlak	0~255 Traploos instelbare 5-rings 8-delige LED-oppervlakteverlichting
Vergroting	0,7X~4,5X
Meetsoftware	UNIMETRO 2D volledig automatische meetsoftware
Laadvermogen	25 kg
Werkomgeving	Temperatuur 20℃±2℃, Vochtigheidsbereik<2℃/uur, Vochtigheid 30~80%, Trillingen<0,002g, <15Hz
Voeding	220V/50Hz/10A
Afmeting (BDH) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Netto gewicht (kg)	380	450	600	800

* L is de meetlengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn gerelateerd aan het oppervlak van het werkstuk.

* De vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.

* Gezichtsveld (mm) = (diagonaal*horizontaal*verticaal)

* 0,5X of 2X objectief is optioneel verkrijgbaar en realiseert een beeldvergroting: 13X~86X of 52X~344X.

Productafbeeldingen

Onze klanten en agenten

Veelgestelde vragen

Vraag 1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.

Vraag 2: Waar is uw bedrijf voornamelijk mee bezig?

A2: Wij produceren voornamelijk vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturen, enz.

Vraag 3: Hoe kiest u de juiste specificatie?

A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, adviseert ons professionele team u over een meetinstrument met geschikte specificaties.

Q4: Accepteert u service op maat?

A4: Absoluut! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de specifieke behoeften van de klant.

Q5: Wat is uw garantieperiode?

A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel en we zijn aanzienlijk verbeterd op het gebied van breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Certificering:	CE,ISO
Modelnummer:	ULTRA

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	15~20 het werkdagen
Betalingscondities:	T/T
Levering vermogen:	20 per maand
