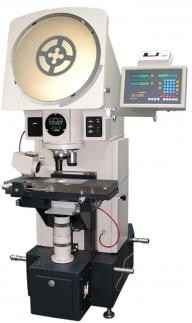

Optische benchtopvergelijker en profielprojector met gemotoriseerde Z-as en parallelle contourverlichting

Basisinformatie

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Modelnummer:	UNPJ3-C/D

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	Houten geval
Levertijd:	15 het werkdagen
Betalingscondities:	T/T
Levering vermogen:	5 per Maand

Beste prijs Contact nu

Gedetailleerde informatie

Z -asbeweging:	Werkpodiumbeweging, gemotoriseerd	Afmetingen werkfase (mm):	640 x 228
Glasafmeting (mm):	250 x 156	Verlichtingsbereik (mm):	250 x 150
Het meten van waaier (mm):	200 x 100	Scherpstelbereik (mm):	0-80
Markeren:	digitale Profiel projector , de machine van de profielprojector

Productomschrijving

Gemotoriseerde Z-as Optische Profielprojector Parallel Contourlicht Zware Belasting

Kenmerken

Groot werkoppervlak, zware belasting, groot meetbereik.
Beweging van het werkoppervlak, gemotoriseerde besturing, eenvoudige bediening.
Het optische systeem is telecentrisch, maakt gebruik van parallelle verlichting, lage meetfouten.
Lenskoepel met hoge nauwkeurigheid, eenvoudige wisseling van vergroting, precieze positionering.
Interne aanpassing van het contourlicht, slimme structuur.
Inclusief standaard hulpstukken zoals V-vormige steunen, stangsteunen.
De UNPJ3-D serie is inclusief een krachtig digitaal uitleessysteem en een miniprinter.
De UNPJ3-C serie is inclusief pc en meetsoftware.

Parameters

Afmetingen werkoppervlak (mm)	640 x 228
Afmetingen glas (mm)	250 x 156
Verlichtingsbereik (mm)	250 x 150
Meetbereik (mm)	200 x 100
Focusbereik (mm)	0-80
Resolutie (mm)	0.001
Meetnauwkeurigheid	4+L/25um (L is de meetlengte, eenheid:mm)
Resolutie (mm)	15

Lens
Vergroting	10X	20X	50X	100X
Beeldveld	φ50mm	φ25mm	φ10mm	φ5mm
Werkingsafstand	135mm	87mm	52mm	24mm

Projectorscherm: Schermdiameter: 500mm; Draaibereik: 0 - 360 graden; Resolutie draaihoek: 1’; Nauwkeurigheid draaimeting: 6’
Werkend oppervlak: Vergrotingfout: 0,08%
Stanghouder: Max. Diameter: 115mm; Max. Lengte: 300mm
Verlichting: Contourlicht en Oppervlaktelicht: 12V100W halogeenlamp
Werkomgeving: 20℃±5℃, vochtigheid 40%-70% RH; Werkende afmetingen (mm): 1340 x 800 x 1960; Gewicht: 1000kg

Toepassing

Typische toepassing: Auto, assen, motorlagers, kleppen, remblokken, buizen, diverter, gasinjector; elektronica, connectoren, printplaten, mobiele telefoonhoesjes, drukknopen, voor het meten van afmetingen en gaten; rubberindustrie, rubberring, rubberstaaf; mechanisch, voor schroefdraad, schroeven, motorbladen, tandwielen, gereedschappen; horloge- en uurwerkindustrie, lagers, tandwielen, indicatoren; luchtvaart, schoepen, elektronische componenten, lagers.
