Universele lengtemeetmachine met een resolutie van 0,1 µm voor profielprojectorinspectie

Basisinformatie

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Modelnummer:	Unidl-36H

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	Houten geval
Levertijd:	30 werkdagen
Betalingscondities:	T/T
Levering vermogen:	3 per maand

Beste prijs Contact nu

Gedetailleerde informatie

Oplossing:

0,1 urn

Werkfase laden:

Externe afmeting absolute meting:

0 - 100 mm

Meten van externe afmetingen:

0-750 mm

Markeren:

horizontaal profiel projector

de machine van de profielprojector

Productomschrijving

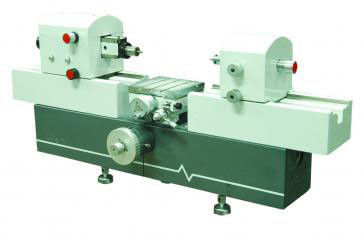

Universele lengtemeetmachine met optische profielprojector, 0,1 µm resolutie

Kenmerken

De machinebasis is gemaakt van hoogwaardig gietijzer, met verouderingsproces, hoge stabiliteit.
De meetspindel heeft een geoptimaliseerd vierkant ontwerp, wat zorgt voor bewegingsstabiliteit tijdens het meetproces.
Meerdere krachtige accessoires als optie, voldoen aan verschillende meetvereisten.
De grating lichtbron maakt gebruik van een infrarood generator, met voordelen van laagspanning, lage stroom, klein formaat, lange levensduur.
De UNIDL-36H lengtemeetmachine maakt gebruik van een zeer nauwkeurig meetsysteem, volgens het Abbe-principe, en biedt hoge meetprecisie.
De serie maakt gebruik van een hoogwaardig optisch grating systeem en onderverdelingssysteem, met hoge nauwkeurigheid en stabiliteit.
Inclusief krachtige software, die de uitleesfout en fouten als gevolg van temperatuurverschillen compenseert, en automatische identificatie van keerpunten is inbegrepen.

Parameters

Meetbereik (mm):

Externe afmeting: absolute meting 0 - 100, incrementele meting 0-750
Interne afmeting:
- met de kleine meetklem, (max. diepte 12, max. dikte 50): 10-480
- Met grote klem (max. diepte 50, max. dikte 85): 30-450
- Met elektrische meetinrichting: met de elektrische meetklem is 1-60, met de universele klem is 14-112

Resolutie: 0,1 µm

Nauwkeurigheid: (temperatuur 20°C±0,2°C)

Model	Meting externe afmeting	Meting interne afmeting
JD36	0,3 µm	0,7 µm
JD36-H	0,2 µm	0,6 µm

Meting middendiameter binnendraad:

Met kleine klem (kleine diameter is 13-30)
Met grote klem, kleine diameter is 31-2 x (70 - de wanddikte), spoed: 0,5 - 6

Meting buitendiameter (mm): max. 200, spoed 1 - 6

Meetkracht (N): 0, 1,5, 2,5

Fout waarde weergave:

Model	Meting externe afmeting	Meting interne afmeting
JD36	2σ≤0,2 µm	2σ≤0,4 µm
JD36-H	2σ≤0,1 µm	2σ≤0,3 µm

Universeel werkstation: installatieafmeting (mm), ongeveer 160 x 160

Hoogteverstelbereik (0-100) mm, transversale slag: 25 mm

Neiging rond Y-as: ±3 graden, rotatie werkstation: ±4 graden

Belasting werkstation: 10 kg

Interne diameter meetkap overeenkomende afmeting: φ6H7

Externe diameter van de meetkapstang en interne passing meetkap: φ6g6

Werkomgeving: temperatuur 20°C±0,5°C, vochtigheid ≤60% RV

Gewicht: 170 kg

Afmetingen (mm): 1060 x 390 x 450
