2D/2.5D optische meetmachine / visie meetmachine (VMM) voor automatische inspectie

2d / 2.5d optische meetmachine / VMM-machine voor automatische meting

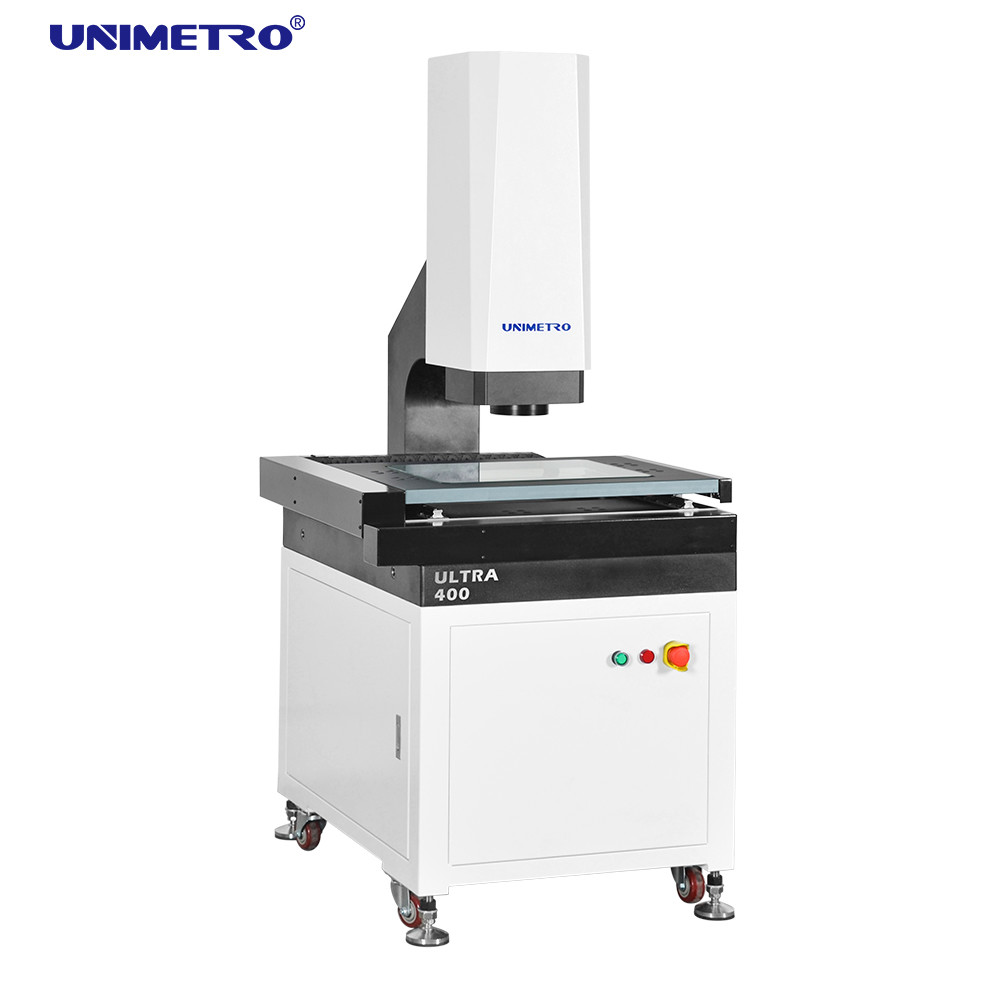

De ULTRA-serie optische meetmachine is een volledig automatische visie-metingsmachine met hoge nauwkeurigheid met een cantilever die is ontwikkeld voor GD&T-meting met automatische gemotoriseerde besturing met 3 assen.Het is uitgerust met automatische scherpstelling, automatische verlichtingscontrole en automatische beweging van hardware- en softwareconfiguraties om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Kenmerken

◆ Beheer van de kwaliteit van de details

Ø Granitbasis en -kolom, uitstekende stabiliteit;

Ø Aluminium werkstadium, maakt de bewegingscontrole snel en flexibel;

Ø Werkstadium met harde oxidatie-oppervlaktebewerking, anti-krassen;

Ø Standaard met precisie lineaire gids, slijpbalschroef en wisselstroom servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te waarborgen;

Ø Geïntegreerd besturingssysteem, ingebed met bewegingscontrole, en alle signaalcontrole zoals verlichting en lineaire schaalles, zorgt voor een uiterst stabiele prestatie van de machine.

◆ Hoogwaardige configuratie

Ø XYZ drieassige automatische CNC-besturing en nauwkeurige positionering;
Ø 0,1 um lineaire glazen schaal met hoge precisie om de positie- en meetnauwkeurigheid van het systeem te waarborgen;
Ø GIGA-kleurcamera met hoge resolutie om te voldoen aan de behoeften van een duidelijke waarneming en nauwkeurige meting;
Ø 6,5x klik-zoomlens met hoge resolutie, nauwkeurige verdubbeling en eenmalige pixelcorrectie;
Ø met programmeerbare oppervlakte met 5 ringen en 8 delen LED-koudverlichting en parallel verlichting met contour-LED en ingebouwde intelligente lichtregeling,Het kan automatisch de helderheid in de 8-afdeling te regelen en te realiseren 256 niveau helderheid aanpassing intelligent.

◆ Flexibele uitbreidbaarheid

ØVerschillende soorten niet-contact sensoren en snel bevestigingssysteem zijn optioneel en kunnen voldoen aan de verschillende meetvereisten van verschillende klanten
ØVoor de ULTRA-serie is een verwisselbaar kleuren-LED-ringlicht verkrijgbaar, waardoor de serie flexibeler en krachtiger is voor verschillende onderdelen met verschillende soorten materialen of vormen,biedt krachtigere meettoepassingen.
ØDankzij de flexibele uitbreidbaarheid van de ULTRA-serie is deze compatibel met touchsonde, contactloze meetsensoren en robotarm, waardoor de meetdoeltreffendheid sterk wordt verhoogd.

Softwarefunctie

◆ Een uitstekend objectgericht softwarearchitectuurontwerp zorgt voor stabiele en betrouwbare software.
◆ De professionele SPC-software voor statistische analyse is naadloos verbonden met de test- en publiciteitssoftware.en de gegevens worden automatisch overgedragen naar de SPC Software database zonder handmatige bediening.
◆ Het super-edge-zoekalgoritme wordt toegepast om de rand met schaduw en beeldperiode nauwkeurig vast te leggen om de meetnauwkeurigheid te garanderen.

◆ Gebaseerd op het elementtype, biedt het verschillende elementconstructiefuncties zoals translatie, rotatie, extractie, combinatie, parallel, verticaal, spiegelbeeld, symmetrie, snijpunt,tangent enzovoort..
◆ De meetgegevens kunnen automatisch worden geëxporteerd naar TXT.WORD.EXCEL en de professionele SPC-software-database, zonder softwareconversie van derden en menselijke interventie.
◆ De software introduceert de meetmodus "distributie" en "recuperatie", waardoor de bediening eenvoudiger en sneller verloopt.

◆ De software ondersteunt nationale talen, geen behoefte om taalpakket te installeren en software te wijzigen, dus het is gemakkelijk te lokaliseren.
◆ De software van hetzelfde type zal gratis worden geüpgraded om de zorgen van onze klanten op te lossen.

Parameters

* L is de meetlengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstelling zijn gerelateerd aan het oppervlak van het werkstuk.

* Vergroting is een geschatte waarde en is afhankelijk van de afmeting van de monitor en de resolutie.

* Zichtveld ((mm) = (diagonaal*horizontaal*verticaal)

* 0.5X of 2X objectief is optioneel beschikbaar, en realiseer beeldvergroting: 13X~86X of 52X~344X.
