OEM 2.5D-beeldmetingsinstrument met 3D-VMS en gebruiksvriendelijk bedieningspaneel

OEM 2.5d beeldmeetinstrument 3D VMS met gebruiksvriendelijke besturingsinterface

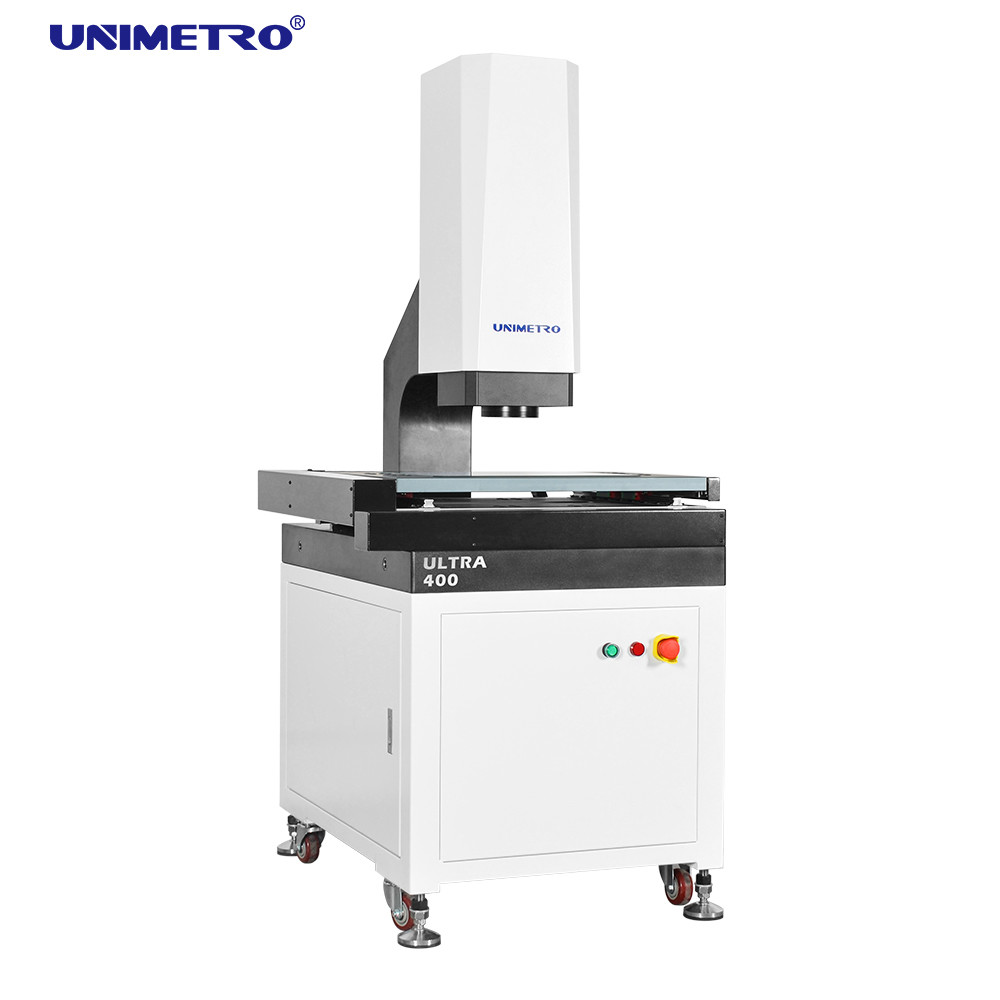

De ULTRA-serie beeldmeetinstrument is een cantilever, zeer nauwkeurige, volautomatische zichtmeetmachine, ontwikkeld voor GD&T-metingen met automatische gemotoriseerde besturing met 3 assen. Het is uitgerust met automatische scherpstelling, automatische lichtregeling en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Kenmerken

◆ Controle van kwaliteitsdetails

Ø Granieten basis en kolom, uitstekende stabiliteit;

Ø Aluminium werkpodium, maakt de bewegingsbesturing snel reagerend en flexibel;

Ø Werkfase met harde oxidatie-oppervlakteverwerking anti-kras;

Ø Standaard met nauwkeurige lineaire geleiding, slijpkogelomloopspindel en AC-servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te garanderen;

Ø Geïntegreerd besturingssysteem, ingebed met bewegingsbesturing en alle signaalbesturing als verlichting en lineaire schaalaflezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.

◆ Configuratie met hoge prestaties

Ø XYZ drie-assige CNC-automatische besturing en nauwkeurige positionering;
Ø 0,1 um hoge precisie glazen lineaire schaal om de positioneringsnauwkeurigheid en meetnauwkeurigheid van het systeem te garanderen;
Ø GIGA kleurencamera met hoge resolutie om te voldoen aan de behoeften van duidelijke observatie en nauwkeurige metingen;
Ø 6,5x klikzoomlens met hoge resolutie, nauwkeurige verdubbeling en eenmalige pixelcorrectie alleen nodig;
Ø Met programmeerbaar oppervlak 5-ring 8-divisie LED koude verlichting en contour LED parallelle verlichting en ingebouwde intelligente lichtaanpassing, kan het automatisch de helderheid in de 8-divisie regelen en op intelligente wijze 256 niveau-helderheidsaanpassing realiseren.

◆ Flexibele uitbreidbaarheid

Ø Meerdere soorten contactloze sensoren en een snel bevestigingssysteem zijn optioneel, die kunnen voldoen aan verschillende meetvereisten van verschillende klanten
ØMavable kleuren LED-ringlicht is beschikbaar voor de ULTRA-serie, wat de serie flexibeler en krachtiger maakt voor verschillende onderdelen met verschillende soorten materialen of vormen, en een krachtigere meettoepassing biedt.
ØDankzij de flexibele uitbreidbaarheid van de ULTRA-serie is deze compatibel met tastsonde, contactloze meetsensoren en robotarm, waardoor de meetefficiëntie aanzienlijk wordt verhoogd.

Functies Inleiding

- De software kan automatisch lijnen, cirkels, zoals elementen identificeren en deze automatisch meten.
- De software biedt intelligente verwerkingsfuncties zoals rode waarschuwing buiten tolerantie, pauze buiten tolerantie, pauze bij meetfout, handmatige meting, uitvoering overslaan, verplichte uitvoering, enz.
- De software biedt een breekpuntinstelfunctie, die de intelligente omschakeling tussen handmatige meting en automatische meting kan realiseren.
- De krachtige lasermeetfunctie kan gemakkelijk de problemen realiseren, zoals snelle vlakheidsmeting, kleine oneffenheden, concave punten, V-hoek en uiterst nauwkeurig scannen van gebogen oppervlakken.
- De software biedt een extra dimindicatiefunctie om fouten veroorzaakt door lichtintensiteit te voorkomen en de nauwkeurigheid en efficiëntie van de tester te verbeteren.

Parameters

* L is de meetlengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn gerelateerd aan het oppervlak van het werkstuk.

* De vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.

* Gezichtsveld (mm) = (diagonaal*horizontaal*verticaal)

* 0,5X of 2X objectief is optioneel verkrijgbaar en realiseert een beeldvergroting: 13X~86X of 52X~344X.

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.
