De Machine van de visiemeting met 24“ LCD Monitor

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Modelnummer: Hulpmiddel VMM
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Houten geval
Levertijd: 15 het werkdagen
Betalingscondities: T/T
Levering vermogen: 10 per maand
Gedetailleerde informatie
Donkere kleur of zwarte voorwerpen: Grijs en zwart X asreis: 80mm
Y asreis: 60mm Z as die waaier meten: 60mm
Camera: 2M de camera van het pixelhd camera/5M pixel HD (Optionsl) Het meten van nauwkeurigheid: X~Y, (2.5+L/100) µm, L is de gemeten lengte
Hoog licht:

visie die machine meten

,

visiemeetsysteem

,

LCD de Metingsmachine van de Monitorvisie


Productomschrijving



Van het de Inspectiesysteem van het malenhulpmiddel van het het Hulpmiddel de Video Metende systeem Machine van de de Visiemeting





Producttoepassing

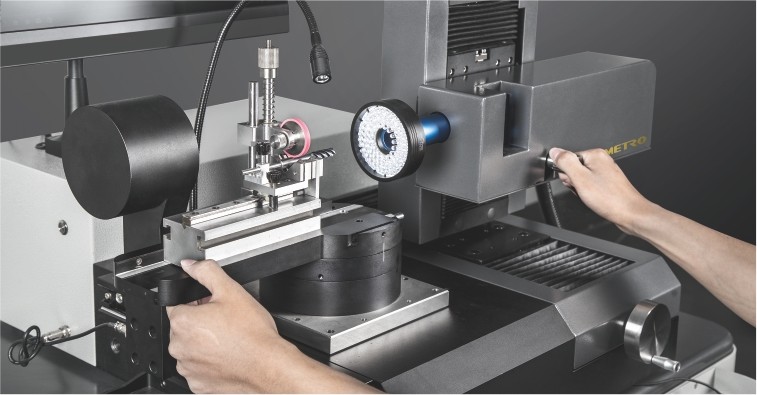

Het Systeem van de het Hulpmiddelinspectie van UNIMETRO RANGER600 is de universele metende machine voor boren, malensnijders en tellers en verzinkt onder Flexibel verlichtend systeem. Dank aan het compacte ontwerp en de grote stabiliteit, RANGER600 kan in de metrologieruimte, ontvangende inspectie, of direct in productie worden aangewend. Het RANGER600-systeem van de Hulpmiddelinspectie wordt met SMARTOOL-algemeen begrip gevormd die software meten, die tot het het beste instrument voor allerlei hulpmiddelen om metaal te snijden maakt, die van snel het controleren van enige criteria beginnen, zoals de buitencontour of de hoeken, controle van speciaal hulpmiddelmeetkunde te voltooien. De gebruikers kunnen gemakkelijk bereiken zetten-maatregel-ANALYSEREN het meten van proces met RANGER600.





Geavanceerd Ontwerp



--Ergonomisch ontwerp en stevige bouw.
--HD beeld vangen en de vertoningscombinatie, ook het niveau van de microscoopvergroting zijn facultatief.
--Stabiel en nauwkeurig V-blok voor het gemakkelijke hulpmiddelen houden en groepering.
--De mechanische vaste het meten hoek van 0 graad en 90 graden zijn beschikbaar op het roterende stadium.
--De hoge nauwkeurigheidscodeur wordt ingebed in de roterende lijst, aanbiedt nauwkeurige hoekplaats voor gebruikers.

--Veelvoudige sectie programmeerbare LEIDEN ringslicht voor oppervlakteverlichting, ook met inbegrip van contourverlichting en vrij hoek hulplicht voor standaardeigenschappen.
--SMARTOOL het meten van software biedt specifieke het meten functie voor scherpe hulpmiddelen aan.
--De automatische randopsporing, snelle hoekmeting met dradenkruis, CAD de functies van de elementenvergelijking is beschikbaar.
--Het meten van resultaat snelle output aan EXCEL-dossierrapport of CAD dossier.
--Alle-in-ÉÉN PC-maakt het systeem de machine stabieler.



De Machine van de visiemeting met 24“ LCD Monitor 0

De Machine van de visiemeting met 24“ LCD Monitor 1


Specificatie





SPECIFICATIES VOOR HET GRAAFWERKTUIG VAN HET 25 TONkruippakje

X asreis

80mm

Y asreis

60mm

Z as die waaier meten

60mm

Maximum hulpmiddeldiameter

50mm

Maximum hulpmiddellengte

300mm

Het werk afstand

90mm

Lens

0.7-4.5X gedeukte zoomlens

Camera

2M de camera van het pixelhd camera/5M pixel HD (Optionsl)

Lineaire schaalresolutie

0.0001mm

Vergroting

(Facultatief) 12.6X~79.2X/25.2X~158.4X

Gebied van mening

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Facultatief)

Het meten van nauwkeurigheid

X~Y, (2.5+L/100) µm, L is de gemeten lengte

PC

Alle-in-ÉÉN PC-systeem, Vensters 10 OS, met 24“ LCD monitor

Verlichting

8 secties LEIDEN ringslicht, contour licht en flexibel hulplicht, al softwarecontrole en programmeerbaar.

Inputformaat

DXF-dossiers

Outputformaat

EXCEL, DXF







Het veelvoudige Hoeken Meten





Voor een snellere en nauwkeurige plaats van de hulpmiddelenhoek tijdens het het meten proces, biedt de roterende lijst van RANGER600 2 mechanische vaste hoeken, 0 graad en 90 graden aan. Bij de 0 graadpositie kunnen de gebruikers Hulpmiddelbeëindigen meten, Hulpmiddelbeëindigen - centreer schacht, Hulpmiddelbeëindigen - voorhoek, enz. En 90 graden positie is beschikbaar voor Schroefhoek, As Voorhoek, Eerste Achterhoek, Tweede Achterhoek en het Overhellen Randhoek, enz.
Als andere hoekplaats zou moeten worden vereist, kunnen de gebruikers de nauwkeurige codeur ook gebruiken die in de roterende lijst om wordt ingebed te verkrijgen. De hoeklezing is vertoning in de software.



De Machine van de visiemeting met 24“ LCD Monitor 2
                     0 graad                                     45 graden                                  90 graden




Standaardtoebehoren





Vrij hoek hulplicht

Een dimmable extra licht is beschikbaar op een flexibel wapen. Welke hulp de gebruikers om lokaal te krijgen beeld verbeteren.
De Machine van de visiemeting met 24“ LCD Monitor 3

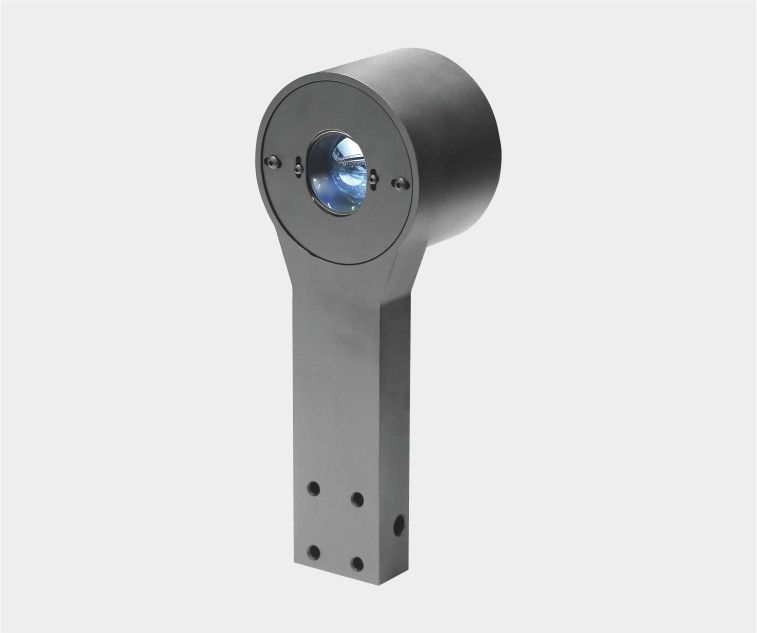

Contour lichte module

RANGER600 omvat een parallelle lichte LEIDENE van de wegcontour lichte module, die beweegbaar langs de X-asrichting is, het beste beeld en de scherpe rand van de objecten mening aan de gebruiker wanneer het meten van de contour van het hulpmiddel aanbiedt.

De Machine van de visiemeting met 24“ LCD Monitor 4


Basistabel

Stevige bevindende werkplek met praktische en open-Weergevenbergruimte voor opslag van materialen en hulpmiddelen.
De Machine van de visiemeting met 24“ LCD Monitor 5



Hulpmiddelenhouder

Een veelvoudige houder van sectiehulpmiddelen wordt ingebed aan de kant van de machine. De gebruikers kunnen alle hulpmiddelen houden opdat de voorbereiding verwarring vermijdt.

De Machine van de visiemeting met 24“ LCD Monitor 6




SMARTOOL het meten van Software


Belangrijke scherpe hulpmiddelen die oplossing meten

De Scherpe Hulpmiddelen die van SMARTOOL Software meten wordt ontwikkeld gebaseerd op hoge nauwkeurigheid optische en digitale het meten technologie, is het gemakkelijk en intuïtief te werken en biedt talrijke die het meten en evaluatiealgoritmen specifiek voor hulpmiddelen aan in het malen van zaken worden vervaardigd of worden gescherpt.

Scherpe, hoog-contrastmeningen bij al vergroting. Allmagnification is gekalibreerd.
Het hoge zoemende niveau staat analyse van zelfs de kleinste oppervlaktedetails of de inspectie van micro-hulpmiddelen toe.
De intuïtieve en gemakkelijk-in werking stelt software interface-voor snelle en gemakkelijke metingstoepassing, al functiesleutels en het verrichtingspaneel is grafisch, en de automatische de functiehulp van de randopsporing om het het meten resultaatverschil van verschillende exploitanten te elimineren.
De vrije schakelaar tussen de mening van het obiectbeeld en Weergeven-gebruikers de in real time van de contourkromme kunnen de observatie krijgen en de maximum randen van de hulpmiddelen meten tijdens dyamic roterend proces. De geavanceerde kaliberbepaling en de compensatie de proces-SMARTOOL-software bieden geavanceerde kaliberbepaling aan en de compensatiefunctie, verhoogt hoogst de nauwkeurigheid van de meting.

De Machine van de visiemeting met 24“ LCD Monitor 7




Belangrijke Eigenschappen





Gemakkelijke verrichting

De vertoning van het hoge resolutiebeeld en grafische verrichtingsinterface. Al functiesleutels en het controlebord worden getoond op het softwarevenster.



De Machine van de visiemeting met 24“ LCD Monitor 8





Dynamische krommemening In real time

De software biedt rand in real time aan ontdekkend krommemening, maakt de rand analyseren en meer intuïtief en duidelijk meten. De gebruikers kunnen op de wijze van de krommemening op elk ogenblik tijdens het meten van proces overschakelen.



De Machine van de visiemeting met 24“ LCD Monitor 9





Snelle hoek die met retical meten

Het dradenkruis op het beeldgebied wordt getoond van de SMARTOOL-software kan vrij draaibaar en hoeken tonen die. De gebruikers kunnen snelle hoek bereiken gemakkelijk metend door retical voor randvergelijking te gebruiken.



De Machine van de visiemeting met 24“ LCD Monitor 10





CAD vergelijking

SMARTOOL die software meten steunt CAD vergelijkingsfunctie. De gebruikers kunnen de CAD tekening van het hulpmiddel direct invoeren in de software als verwijzing, en het echte beeld vergelijken bij de tekening om de meetkunde van de scherpe hulpmiddelen te evalueren.

Het meten van Vermogen.



De Machine van de visiemeting met 24“ LCD Monitor 11




Het meten van Vermogen





De Machine van de visiemeting met 24“ LCD Monitor 12
Schroefhoek                            Asfront angle                        Eerst Achterhoek



De Machine van de visiemeting met 24“ LCD Monitor 13
                         Tweede Achterhoek                                               Het overhellen Randhoek





De Machine van de visiemeting met 24“ LCD Monitor 14
Hulpmiddelbeëindigen                       Hulpmiddelbeëindigen - Centrumschacht            Hulpmiddelbeëindigen - Front Angle



De Machine van de visiemeting met 24“ LCD Monitor 15
Eerst Achterhoek                                               Tweede Achterhoek
