Elektronisch gereedschapscontrolesysteem met SMARTOOL-metingssoftware en houten verpakking

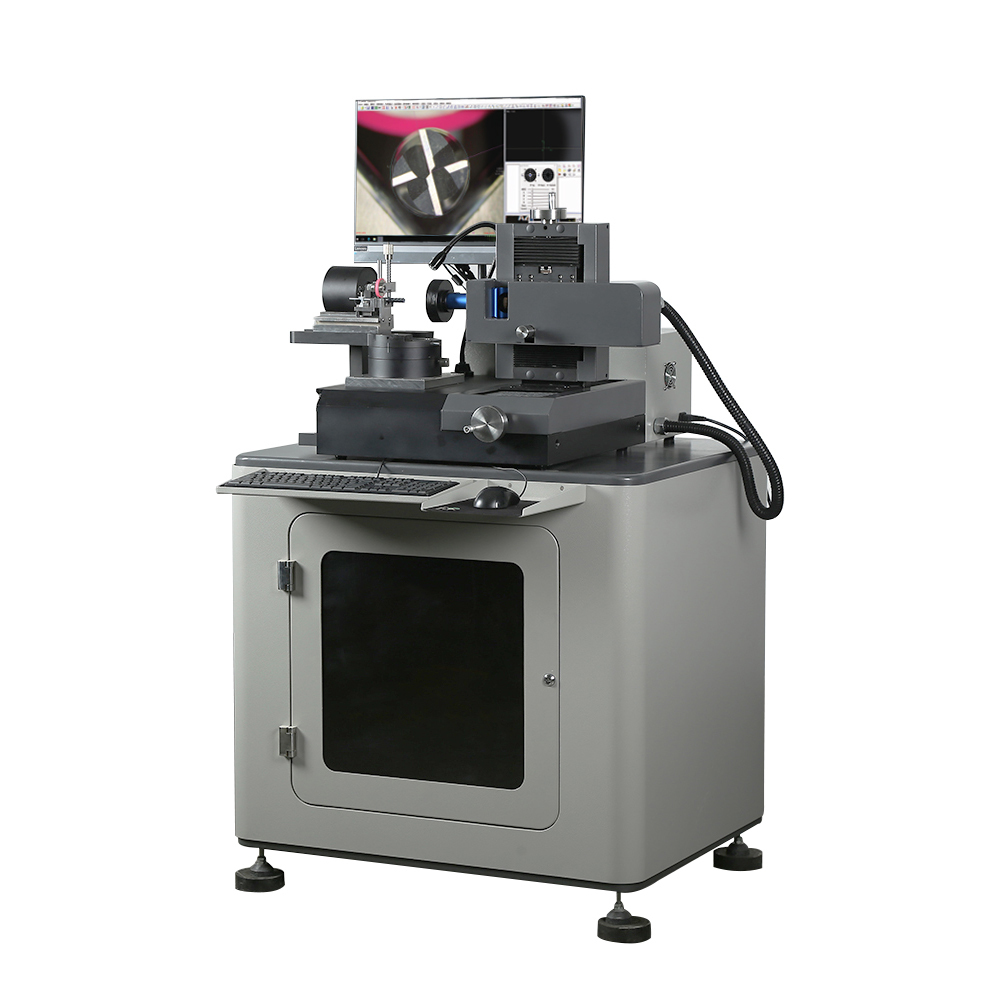

Het UNIMETRO RANGER600 Tool Inspection System is de universele meetmachine voor boren, frezen en verzinkfrezen met een flexibel verlichtingssysteem. Dankzij het compacte ontwerp en de grote stabiliteit kan de RANGER600 worden ingezet in de metrologieruimte, bij inspecties of direct in de productie.

Het RANGER600 Tool Inspection-systeem is geconfigureerd met SMARTOOL universele meetsoftware, waardoor het het ideale instrument is voor alle soorten metaalsnijgereedschappen - van het snel controleren van afzonderlijke criteria (zoals buitencontouren of hoeken) tot volledige controle van speciale gereedschapsgeometrieën. Gebruikers kunnen eenvoudig een PUT-MEASURE-ANALYSE-meetproces uitvoeren met de RANGER600.

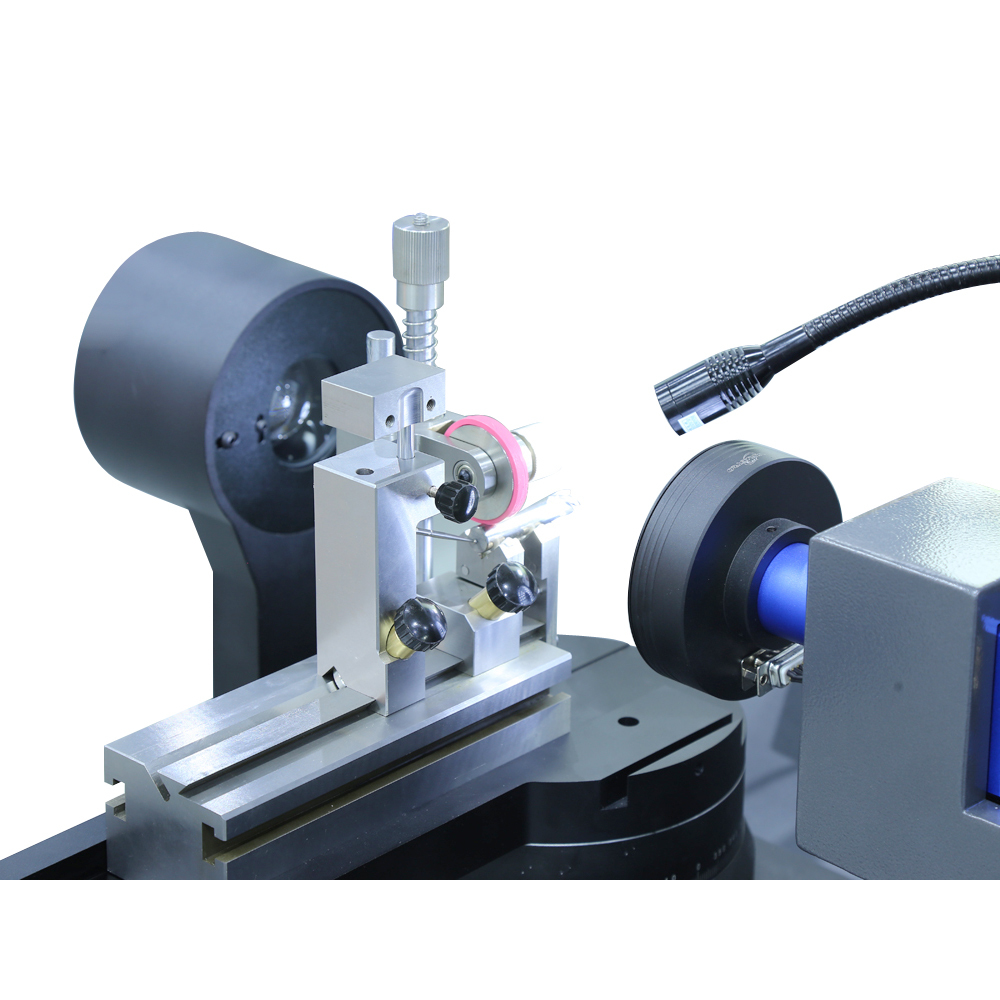

De draaitafel van de RANGER600 biedt twee mechanische vaste hoeken (0° en 90°) voor een snelle en nauwkeurige locatie van de gereedschapshoek tijdens het meten. Bij 0° kunnen gebruikers het gereedschapuiteinde, het gereedschapuiteinde - centrale as en het gereedschapuiteinde - voorste hoek meten. De 90°-positie is ontworpen voor metingen van de helixhoek, de axiale voorhoek, de eerste achterhoek, de tweede achterhoek en de kantelrandhoek. Voor andere hoekvereisten biedt de ingebouwde encoder nauwkeurige hoekmetingen die in de software worden weergegeven.

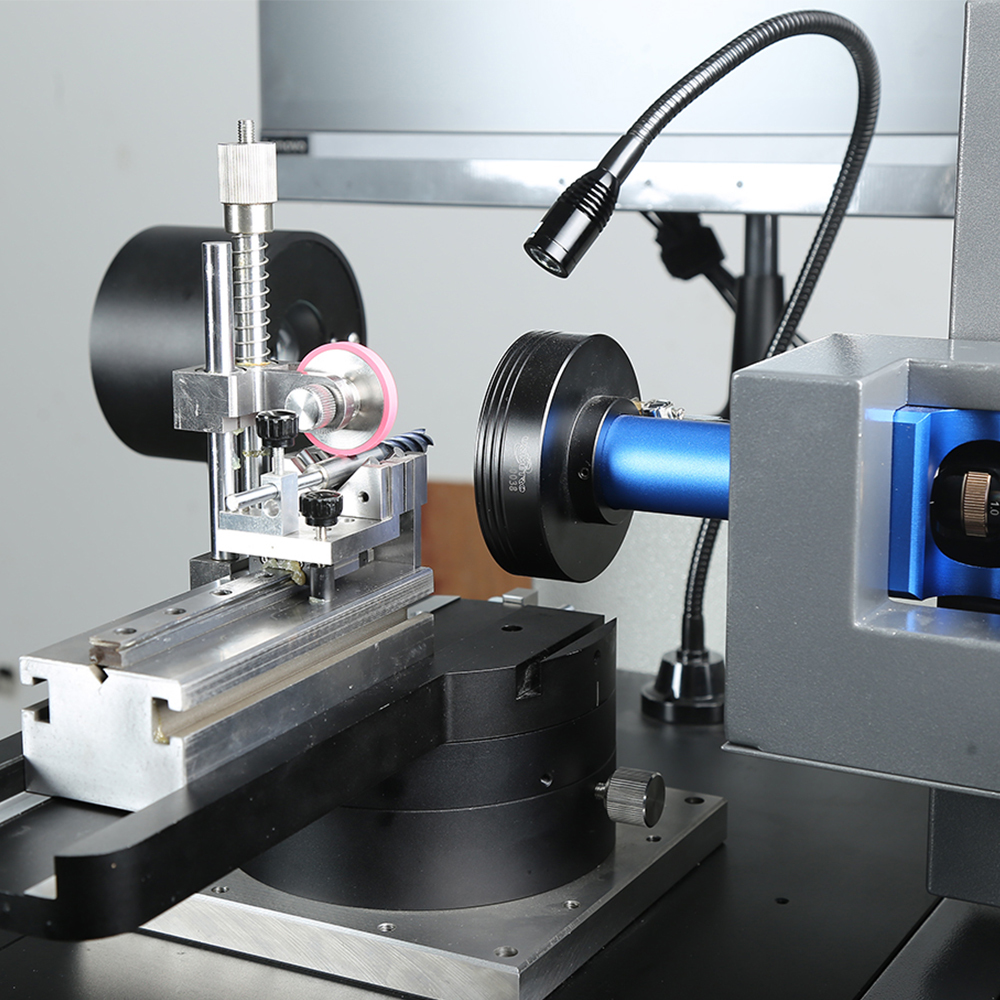

Een dimbaar extra licht op een flexibele arm zorgt voor plaatselijke beeldverbetering voor gedetailleerde metingen.

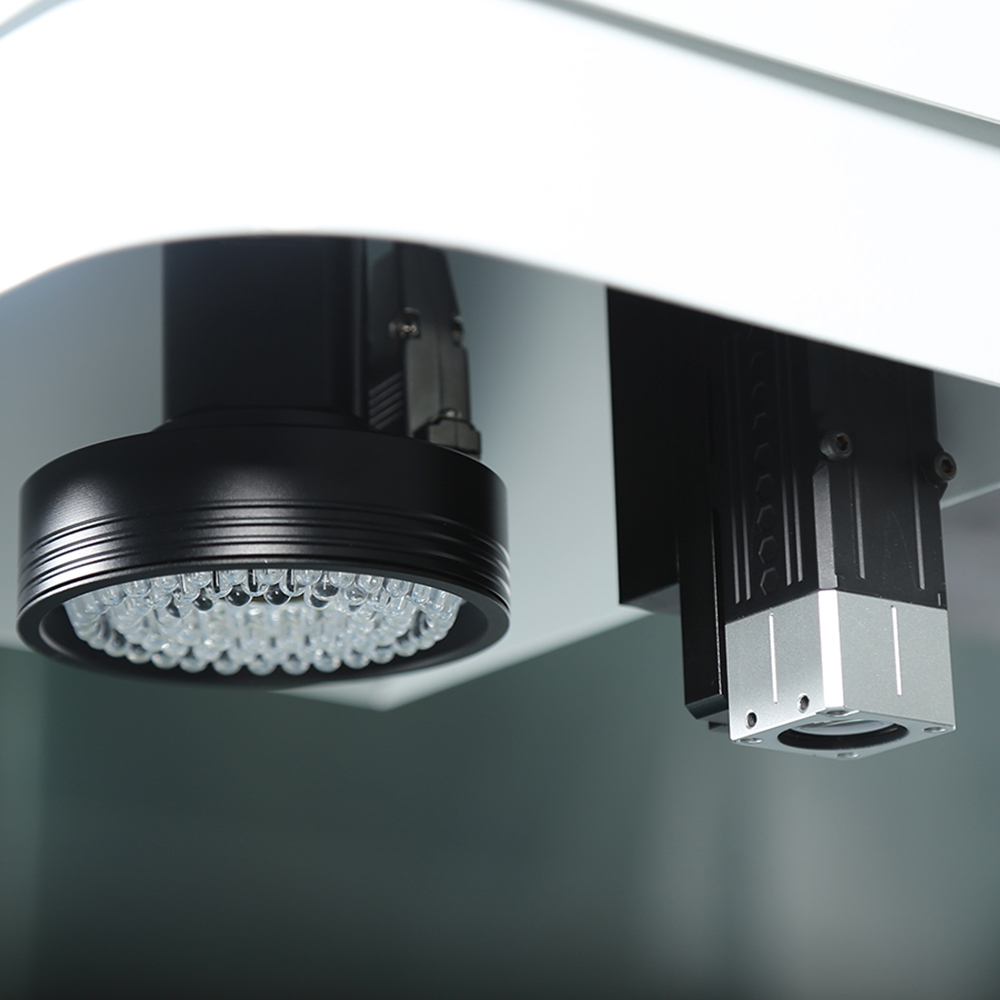

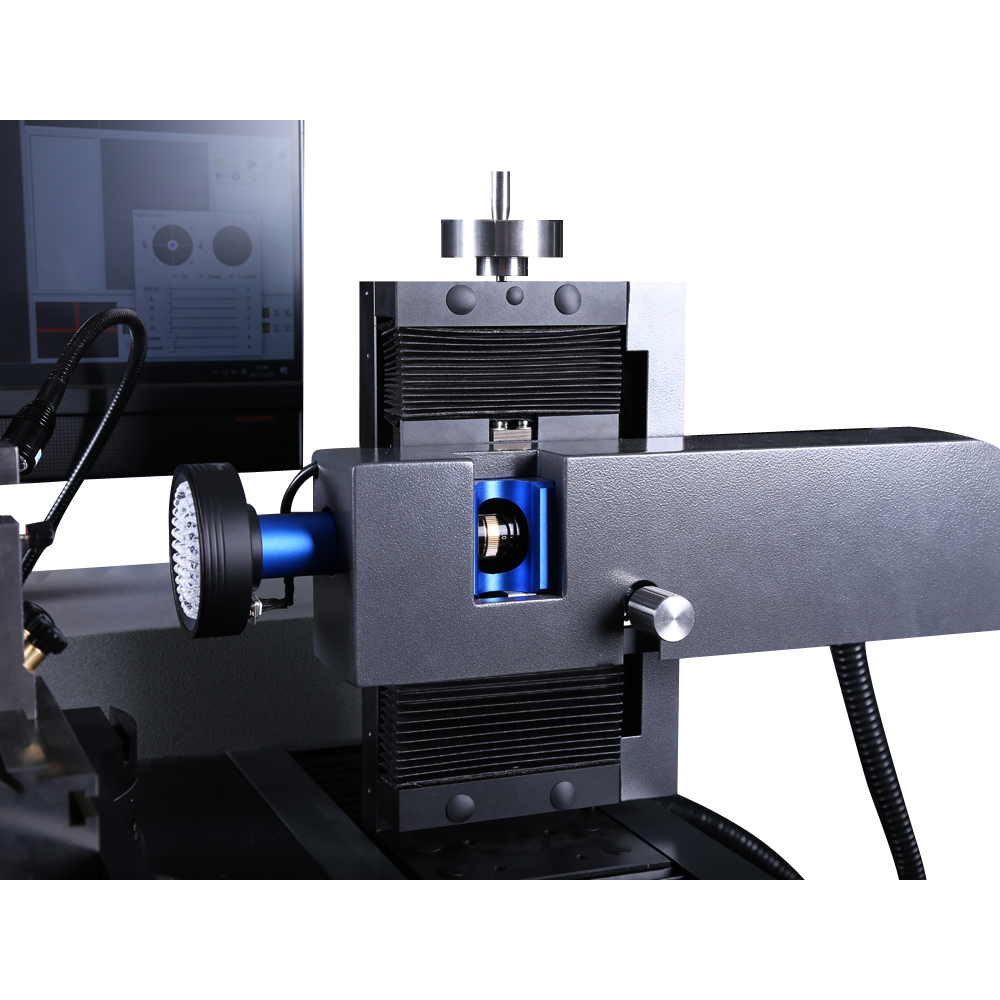

De RANGER600 bevat een parallelle lichtpadcontour-LED-module die langs de X-as beweegt, waardoor optimale beeldvorming en scherpe randdefinitie ontstaat bij het meten van gereedschapscontouren.

De solide stawerkplek beschikt over praktische, open opbergruimte voor materialen en gereedschap.

Aan de machinezijde is een gereedschapshouder met meerdere secties ingebed voor een georganiseerde gereedschapsvoorbereiding en opslag.

De SMARTOOL Cutting Tools-meetsoftware is ontwikkeld op basis van uiterst nauwkeurige optische en digitale meettechnologie. Deze intuïtieve software biedt talrijke meet- en evaluatie-algoritmen die speciaal zijn ontworpen voor gereedschappen die tijdens slijpbewerkingen worden vervaardigd of geslepen.
