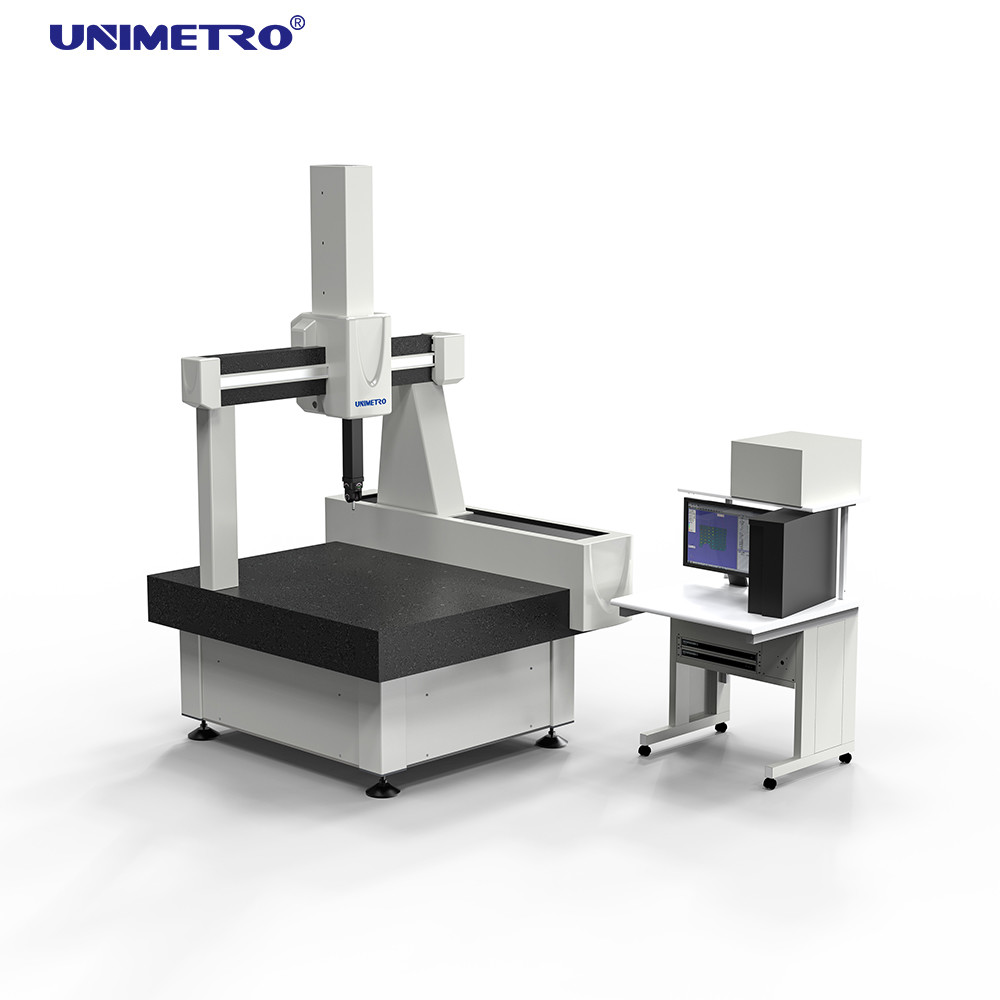

Semi-automatische 3D-coördinatenmeetmachine van het heliumtype met een verplaatsingssnelheid van 500 mm/s
Heliumtype 600 * 600 * 600 mm CMM-machine met hoge precisie
"Helium" wordt gekenmerkt door de machine met de hoogste precisie die door UNIMETRO volledig is ontwikkeld en ontworpen. Elk onderdeel wordt tijdens de productie streng geselecteerd om een perfecte en tijdige montage te garanderen. De acceptatie van meetmachines vindt plaats volgens ISO 10360-2, waarbij gebruik wordt gemaakt van twee gestandaardiseerde acceptatieprocedures. Alle meetmachines worden gemeten met een ultraprecieze laser en getest met DKD-gecertificeerde massieve maten zoals eindmaten en kogelplaten. Het resultaat is een hoogwaardige, uiterst nauwkeurige machine met Duitse technologie.
Technische parameters
| Parameter |
Specificatie |
| Meetgebied |
X=610mm, Y=610mm, Z=610mm |
| Algemene dimensie |
1350 × 1580 × 2680 mm |
| Maximaal onderdeelgewicht |
1000 kg |
| Machinegewicht |
1950kg |
| MPEe |
≤ 1,8+L/300 (μm) |
| MPEp |
≤ 2,5 μm |
| Schaalresolutie |
0,5 μm |
| Maximale 3D-snelheid |
500 mm/sec |
| Maximale 3D-versnelling |
900 mm/sec |
Belangrijkste voordelen
Hoge herhaalbaarheid
Herhaalbaarheid in één richting ≤ 1μm
Patent dubbele passieve trillingsdemping
Direct geïntegreerd in het machineframe, waardoor een geschikte positionering dicht bij de productie mogelijk is, zonder dat in de meeste gevallen speciale funderingen nodig zijn.
Granieten werktafel van hoge kwaliteit
Gemaakt van zeer nauwkeurig, zwaar en stabiel natuurlijk graniet van "Mount TAI" om trillingsdemping te ondersteunen en de prestaties te verbeteren.
Ingesloten geleiders in alle assen
Beschermt geleidingsbanen tegen beschadiging, vuil en directe thermische invloeden, waardoor deze geschikt is voor stoffige omgevingen.
Wrijvingstransmissie "Automatisch rectificeren".
Maakt gebruik van een "vaste + micro-ophangings"-structuur om ervoor te zorgen dat de transmissie parallel loopt met de geleiding, waardoor de machine grotendeels onderhoudsvrij is.
Geïmporteerde belangrijke onderdelen
Alle belangrijke onderdelen (servomotor, transmissiesysteem, pneumatisch systeem, enz.) zijn van bekende merken voor optimale precisie en levensduur.
RENISHAW optische weegschaal
Optische schaal met hoge nauwkeurigheid en een resolutie van 0,05 μm van het toonaangevende merk.
Luchtlageromringgeleiding
4-zijdig omgeven structuur met meerdere luchtdrukregelaars en ringvormig pneumatisch lagerontwerp voor stabiliteit van het instrument tijdens beweging.
Technologie voor kleine gaten
Luchtverbruik: 150NL/Min. Creëert een condensaatzone tussen het luchtlager en de geleidingsbaan om de warmte als gevolg van bewegingswrijving te compenseren, waardoor de thermische stabiliteit wordt verbeterd.
Software
Rationeel DMIS- Een nieuw ontwikkeld grootschalig geïntegreerd 3D-meetsoftwarepakket. Ontwikkeld met de volledige en native DMIS-kernel (ISO 22093:2003-standaard), voldoet het aan de eisen van zowel beginners als gevorderde gebruikers en dient het als model voor standaardisatie van CMM-meetsoftware.
Sondefunctie
Sondekop: MH20i handmatige kop van RENISHAW
| Parameter |
Specificatie |
| Herhaalbaarheid van positie |
+0,5 μm |
| Positionering stappen |
15° |
| Roterende as |
+180° |
| Temperatuurbereik |
10-40℃ |
Sonde: TP20 SF-module; M2-sondeconstructie
| Nummer |
Naam |
Specificaties |
Hoeveelheid |
| A-5004-7585 |
Sonde-verlengstang |
10 mm |
2 |
| A-5004-7586 |
Sonde-verlengstang |
20 mm |
1 |
| A-5000-7806 |
Kogel sonde |
Φ1×10mm |
1 |
| A-5000-3603 |
Kogel sonde |
Φ1×20mm |
2 |
| A-5000-3604 |
Kogel sonde |
Φ1×10mm |
2 |
| A-5000-4161 |
Kogel sonde |
Φ1×20mm |
1 |
| A-5000-2285 |
Kogel sonde |
Φ1×50mm |
1 |
|
Sondesleutel |
|
2 |
| Totaal: 8 soorten, 12 stuks |
