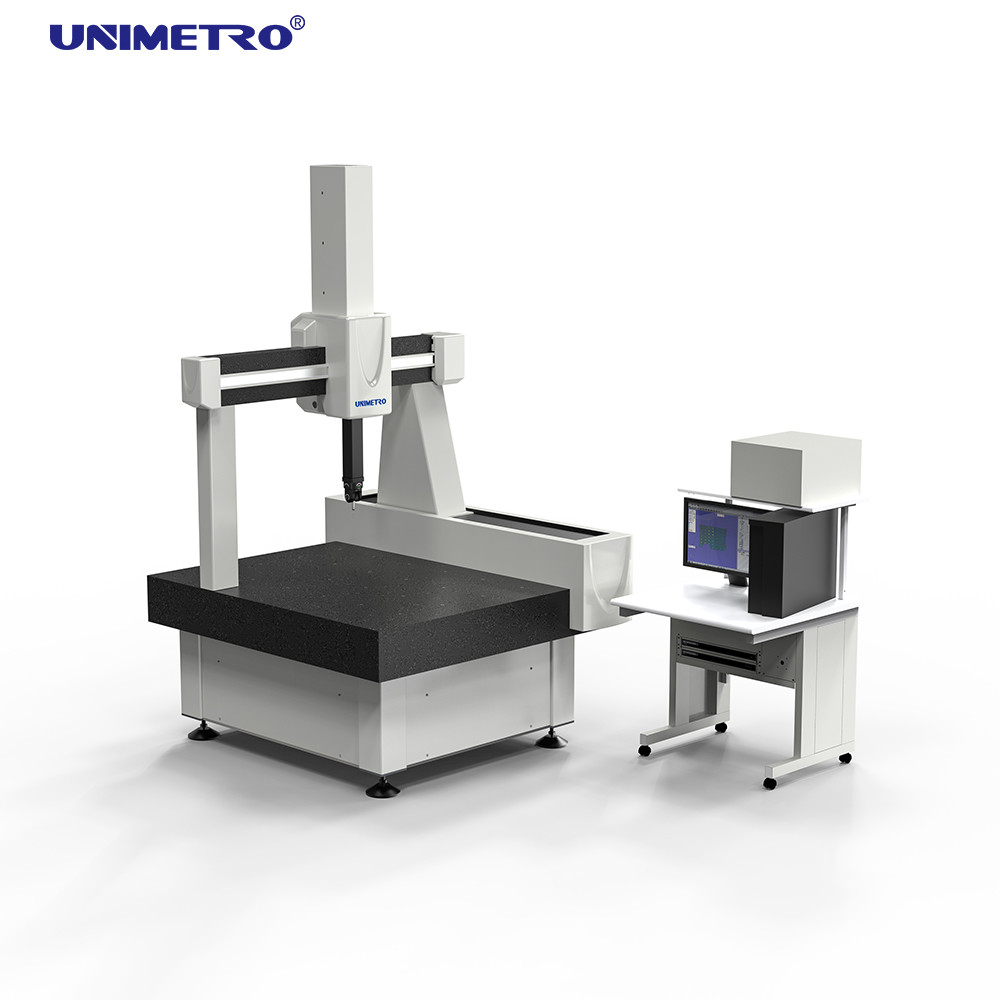

Helium serie 3D coördinaten meetmachine met marmeren basis
Hoge nauwkeurigheid Full Auto 3D CMM
"Helium" is de meetmachine met de hoogste precisie, volledig ontwikkeld en ontworpen door UNIMETRO.het verzekeren van een perfecte en tijdige integratie tijdens de assemblageAlle meetmachines worden geaccepteerd volgens de normen ISO 10360-2, waarbij gebruik wordt gemaakt van twee gestandaardiseerde acceptatieprocedures met ultraprecieze lasermetingen en DKD-gecertificeerde vaste metingen.
Technische specificaties
| Parameter | Specificatie |
|---|
| Metingsgebied | X=813 mm, Y=1220 mm, Z=710 mm |
| Algemene afmetingen | 1350 × 1580 × 2680 mm |
| Maximaal deelgewicht | 1200 kg |
| Gewicht van de machine | 2600 kg |
| MPEe | ≤ 1,8+L/350 (μm) |
| MPEp | ≤ 2,5 μm |
| Resolutie op schaal | 0.5 μm |
| Maximale 3D snelheid | 550 mm/s |
| Maximale 3D-versnelling | 700 mm/s |
Belangrijkste voordelen
Patent dubbele passieve trillingsdemping
Dit systeem, dat rechtstreeks in het machineframe is geïntegreerd, maakt het mogelijk om in de buurt van de productie te worden geplaatst zonder speciale funderingen nodig te hebben.effectief tegen trillingen van nabijgelegen machines en voertuigen.
Hoogwaardige werktafel van graniet
Gemaakt met hoogwaardige, zware en stabiele natuurlijke graniet van "Mount TAI", die een superieure trillingsdemping en verbeterde CMM-prestaties biedt.
Bijgevoegde gidsen in alle assen
Beschermt leidingen tegen beschadiging, vuil en directe thermische invloeden, waardoor de machine geschikt is voor stoffige omgevingen en temperatuurvariaties.
"Automatisch rechtstellende" wrijvingstransmissie
Gebruikt een "vaste + micro-ophanging" structuur om parallelisme van de transmissie met de geleidingen te garanderen, wat resulteert in grotendeels onderhoudsvrije werking.
Geïmporteerde belangrijkste componenten
Alle kritieke onderdelen, waaronder servomotoren, transmissie- en pneumatische systemen, zijn afkomstig van gerenommeerde merken om optimale precisie en levensduur te garanderen.
RENISHAW Optische schaal
Met een hoge nauwkeurigheid RENISHAW optische weegschaal met een resolutie van 0,05 μm voor een superieure meetnauwkeurigheid.
Air Bearing Surround Guide Way (Luchtdrager omringend leidingsweg)
De vierzijdige omringde structuur met meerdere luchtdrukregulatoren en het ringvormige pneumatische lagerontwerp zorgt voor de stabiliteit van het instrument tijdens de beweging.
Technologie voor kleine gaten
Het creëert condensatzones tussen luchtlagers en leidt de weg om warmte van bewegingstrik te compenseren, waardoor de thermische stabiliteit en de nauwkeurigheid op lange termijn worden verbeterd (luchtverbruik: 150NL/min).
Metingssoftware
Rational-DMIS- Een uitgebreid 3D-metingssoftwarepakket ontwikkeld met native DMIS-kernel (ISO 22093:2003 standaard).het biedt gestandaardiseerde CMM-metingssoftwarefunctionaliteit met gemakkelijke leercurven en krachtige mogelijkheden.
Probe-systeem
PH20MT gemotoriseerde sonde kop van RENISHAW
De PH20 vertegenwoordigt een innovatieve vijfassige technologie die is aangepast voor triggertoepassingen in verschillende CMM-specificaties.De stapsloze positioneringsmogelijkheid maakt een optimale werkstukmeting mogelijk met minimale vraag naar vervanging van de sonde.
| Parameter | Specificatie |
|---|
| Herhaalbaarheid van de positie | +0,5 μm |
| Positioneringsstappen | Onbegrensd, willekeurig |
| Rotatieas | +360° |
| Schommelas | 0° - 115° |
| Totaal aantal posities | Ontelbaar. |
| Werktemperatuur | 10-40°C |
Proefconfiguratie: TP20 SF-module; M2 proefassemblage
| Aantal | Naam | Specificaties | Hoeveelheid |
|---|
| A-5004-7585 | Verlengstang van de sonde | 10 mm | 2 |
| A-5004-7586 | Verlengstang van de sonde | 20 mm | 2 |
| A-5000-7806 | Ballensonde | Φ1 × 10 mm | 2 |
| A-5000-3603 | Ballensonde | Φ1×20 mm | 2 |
| A-5000-3604 | Ballensonde | Φ1 × 10 mm | 2 |
| A-5000-4161 | Ballensonde | Φ1×20 mm | 2 |
| A-5000-2286 | Ballensonde | Φ1×50 mm | 1 |
| Probe Spanner | | 2 |
| Totaal: | 8 soorten, 15 stuks |
Bedrijfsinformatie
Onze cliënten en agenten
Vaak gestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij zijn gespecialiseerd in de productie van Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en aanverwante apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte meetinstrumenten aanbevelen op basis van uw productvariëteit en meetvereisten.
Q4: Accepteert u aangepaste service?
A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze producten hebben een garantie van 1 jaar en we hebben de breekbare onderdelen aanzienlijk verbeterd om de kwaliteit en betrouwbaarheid van het product te waarborgen.
