Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel met OEM ODM de Dienst

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Certificering: ISO, CE
Modelnummer: Ranger600
Min. bestelaantal: 1set
Prijs: negotiable
Verpakking Details: Houten case+-Vacuümverpakking
Levertijd: 15 dagen
Betalingscondities: T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram
Levering vermogen: 50Sets per maand
Gedetailleerde informatie
Productnaam: Hoognauwkeurige gereedschapsinspectiemachine met OEM ODM-service Model: Ranger600
toepassingen: Verticaal, conisch, snijkop, speciaal gevormd mes Garantie: 12 maanden
Lineaire schaalresolutie: 0.1um modus: Handmatig of automatisch
Werkafstand: 90mm Onderhoud: OEM, ODM
Hoog licht:

OEM het Systeem van de Hulpmiddelinspectie

,

Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel

,

ODM het Systeem van de Hulpmiddelinspectie


Productomschrijving

Hoognauwkeurige gereedschapsinspectiemachine met OEM ODM-service







Beschrijving

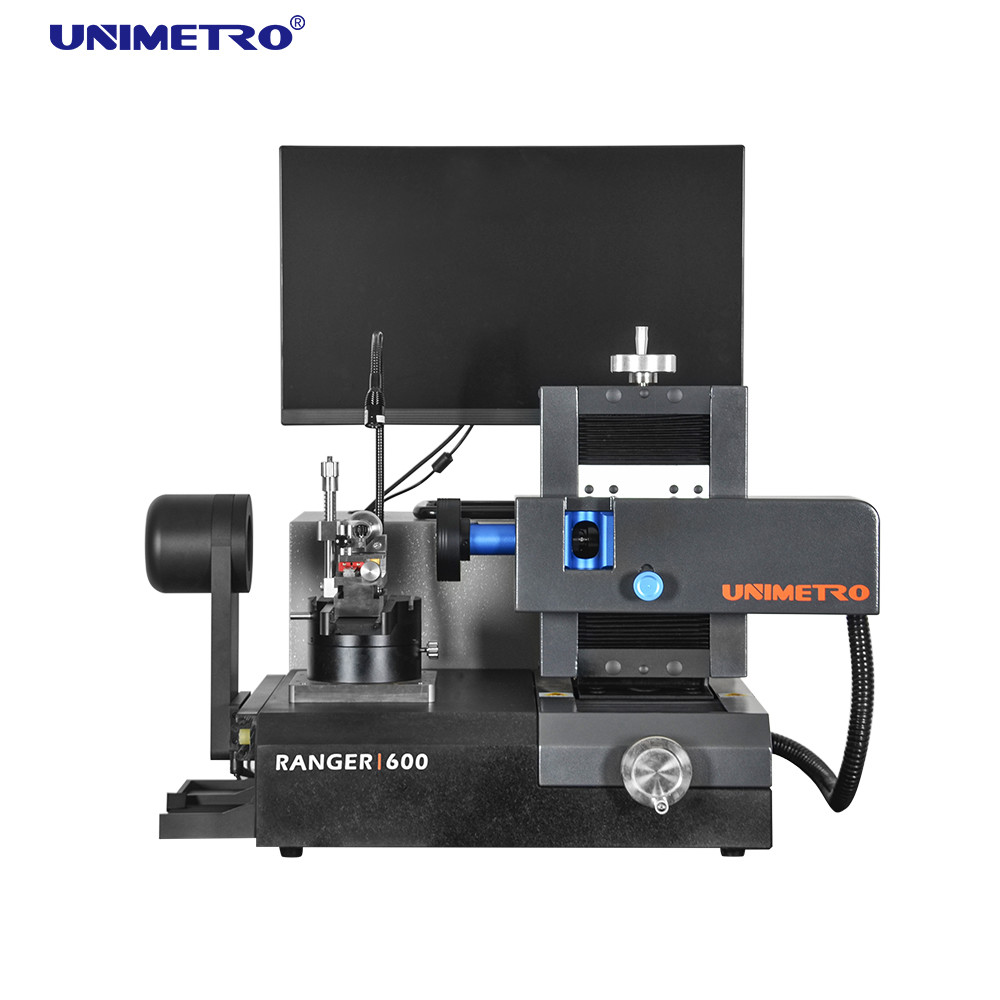

Het UNIMETRO RANGER600 Tool Inspection System is de universele meetmachine voor boren, frezen en verzink- en verzinkboren onder een Flexibel verlichtingssysteem.Dankzij het compacte ontwerp en de grote stabiliteit kan de RANGER600 worden gebruikt in de meetkamer, bij inspectie of direct in productie.

Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel met OEM ODM de Dienst 0



Parameters



Productnaam

Multifunctionele gereedschapsinspectiemachine voor snijgereedschappen in verschillende vormen


Model

Boswachter 600


X-as reizen

80mm


Y-as reizen

60mm


Meetbereik Z-as

60mm


Maximale gereedschapsdiameter

20 mm (optioneel 30 mm)


Maximale gereedschapslengte

200 mm (optioneel 350 mm)


Werkafstand

90mm



Lens

0,7X-4,5X ingedeukte zoomlens

Camera

5MP HD-camera

Lineaire schaal resolutie

0.1um

Vergroting

12.6X-79.2X/25.2X-158.4X (optioneel)

Gezichtsveld

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (Optioneel)

Nauwkeurigheid

X ~ Y, (2,5 + L / 100)μm , L is de gemeten lengte

PC

Windows 10 OS, met 24" LCD-monitor

Verlichting systeem

8 secties LED-ringlicht, contourlicht en flexibel hulplicht, allemaal softwarematig bestuurbaar en programmeerbaar.

invoer formaat

DXF-bestanden

Uitvoer formaat

EXCEL, DXF













Accessoires



Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel met OEM ODM de Dienst 1
       Hulplicht met vrije hoek                           Contourlichtmodule

Een dimbare extra lamp is beschikbaar op een flexibele arm.Dat helpt de gebruikers om een ​​lokaal verbeterd beeld te krijgen.

Dit is verplaatsbaar langs de richting van de X-as en biedt de gebruiker het beste beeld en de scherpe rand van de objectweergaven bij het meten van de contour van het gereedschap.






Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel met OEM ODM de Dienst 2

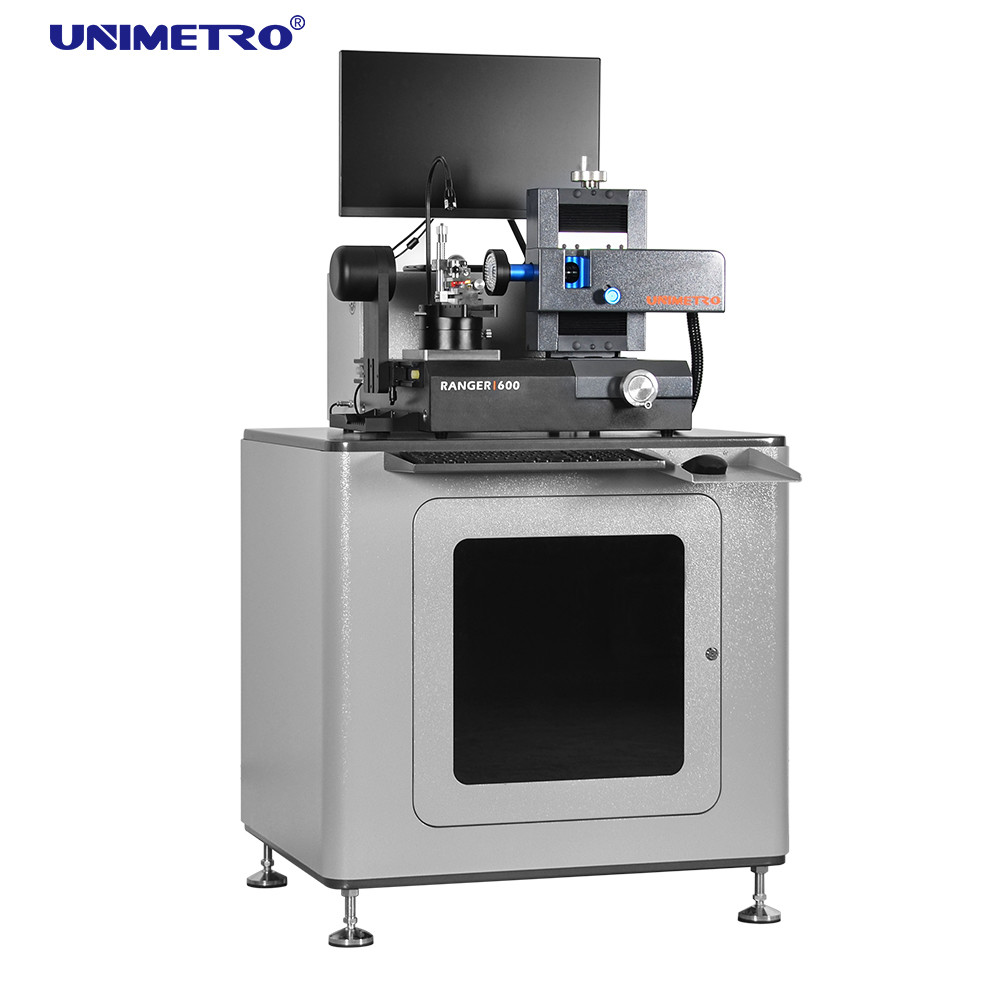

         Basistafel Gereedschaphouder

Solide stawerkplek met praktische en vrij uitzicht opbergruimte voor het opbergen van materialen en gereedschappen.


Aan de zijkant van de machine is een meerdelige gereedschapshouder ingebed.Gebruikers kunnen alle tools ter voorbereiding vasthouden om verwarring te voorkomen.






Functies


1. Geavanceerd ontwerp
﹥Ergonomisch ontwerp en solide constructie.
﹥HD-beeld vastleggen en weergeven combinatie, ook microscoopvergrotingsniveau is optioneel.
﹥Stabiel en nauwkeurig V-blok voor eenvoudig vasthouden en uitlijnen van gereedschap.
﹥Mechanische vaste meethoeken van 0 graden en 90 graden zijn beschikbaar op de draaitafel.
﹥Encoder met hoge nauwkeurigheid is ingebed in de draaitafel, biedt nauwkeurige hoeklocatie voor gebruikers.
﹥Meervoudig programmeerbaar LED-ringlicht voor oppervlakteverlichting, inclusief contourverlichting en hulplicht met vrije hoek voor standaardfuncties.
﹥SMARTOOL-meetsoftware biedt specifieke meetfuncties voor snijgereedschappen.
﹥Automatische randdetectie, snelle hoekmeting met dradenkruis, CAD-elementvergelijkingsfuncties zijn beschikbaar.

2. Meerdere hoeken meten
Voor een snellere en nauwkeurigere positie van de gereedschapshoek tijdens het meetproces, biedt de draaitafel van de RANGER600 2 mechanische vaste hoeken, 0 graden en 90 graden.In de 0 graden positie kunnen gebruikers Tool End, Tool End - Center shaft, Tool End - front angle, etc. meten. En 90 graden positie is beschikbaar voor Helix-hoek, Axial Front-hoek, First Rear-hoek, Second Rear-hoek en Tilting Randhoek enz.


Hoog de Inspectiesysteem van het Nauwkeurigheidshulpmiddel met OEM ODM de Dienst 3

0 graden 45 graden 90 graden
