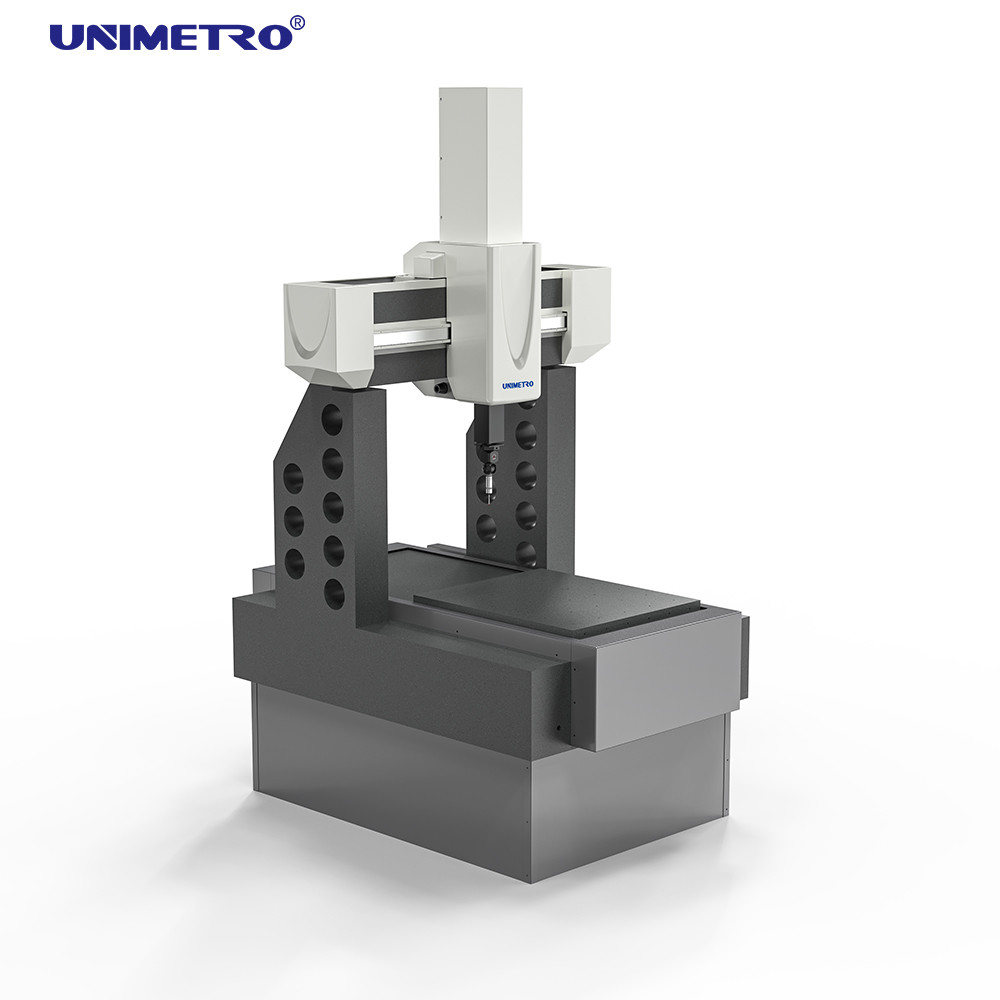

3D-coördinatenmeetmachine met keramische straalconstructie voor verbeterde precisie
Keramische straalontwerp 3D-coördinatenmeetmachine met hogere precisie
Productoverzicht
De coördinatenmeetmachine uit de Neon-serie maakt gebruik van een innovatief keramisch ontwerp om uiterst nauwkeurige scan- en detectiemogelijkheden te bereiken. Bijzonder geschikt voor de toepassingsbehoeften van uiterst nauwkeurige producten op het gebied van elektronica, automobiel en ruimtevaart. Deze unieke drie-coördinatenmeetmachine kan worden uitgerust met meerdere drie-coördinatentasters.
Technische parameters
| Productnaam |
Reisbereik (mm) |
Nauwkeurigheid (um) |
| Portaaltype coördinatenmeetmachine CMM voor auto-inspectie |
X-as: 600-1000
Y-as: 600
Z-as: 600 |
MPEe: 0,9+L/350um
MPEp: 0,9um |
X-as: 800-1500
Y-as: 800
Z-as: 700 |
- |
X-as: 1000-3000
Y-as: 1000
Z-as: 800 |
- |
X-as: 1500-4000
Y-as: 1200
Z-as: 1000 |
- |
Softwaresysteem
SW meten:Rational-DMIS Geavanceerde versie (CAD)
Handmatig:Handleiding+schijf
Besturingssysteem en sondesysteem
Controlesysteem:Inclusief joystick, RENISHAW-besturingssysteem, inclusief MCU-joystick
Sondeset:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Sonde Stylus:RENISHAW M2 M3-naald
Typische toepassingen
- Automotor- en versnellingsbakonderdelen
- Luchtvaartbladen, motoren en vliegtuigonderdelen
- Algemene precisietechniek
- Farmaceutische productie
Belangrijkste kenmerken
Werkplatform
Hoogwaardig granieten platform, nauwkeurige zwaluwstaartgeleiderail
Het granieten werkplatform vormt de basis van de machine, waarbij de kwaliteit ervan rechtstreeks van invloed is op de algehele prestaties. Het platform is gemaakt van granietmateriaal in combinatie met nauwkeurige zwaluwstaartgeleiderails, waardoor trillingen van de machine effectief worden verminderd en de algehele prestaties worden verbeterd.
Geleiding met drie assen
Volledig gesloten, keramische balk, spindel
Zowel de X- als de Z-as zijn voorzien van een keramische constructie, die roestbestendigheid, uitstekende stijfheid, een kleinere thermische uitzettingscoëfficiënt en een hogere nauwkeurigheid biedt.
Basisbeugel
Dubbel passief dempingsmechanisme
Coördinaatmeetmachines worden doorgaans gebruikt in productiefabrieken waar trillingen van nabijgelegen machines of transportvoertuigen een kritische invloed kunnen hebben op de nauwkeurigheid. Hoewel het creëren van een aardbevingsbestendige fundering een basisoplossing is, brengt het extra kosten en complicaties met zich mee. Onze beugel met drie coördinaten bevat een dubbele passieve dempingsstructuur om de effecten van laagfrequente trillingen te voorkomen, waardoor de meetnauwkeurigheid wordt gegarandeerd en de behoefte aan uitgebreide aardbevingsbestendige funderingsmaatregelen wordt verminderd.
Software
Rational-DMIS is een nieuw ontwikkeld grootschalig geïntegreerd 3D-meetsoftwarepakket. Bij de softwareontwikkeling wordt rekening gehouden met zowel de behoeften van beginners aan eenvoudig leren en gebruik, als met de functionele vereisten van gevorderde gebruikers. Wat nog belangrijker is, het vertegenwoordigt een model van standaardisatie van CMM-meetsoftware.
Rational DMIS-programma's zijn ontworpen met de volledige en native DMIS-kernel tot versie 5.0 van DMIS, die fundamenteel verschilt van de zogenaamde "support DMIS" (waarbij de kernel niet DMIS is). Zoals algemeen wordt erkend, is DMIS een ISO-standaard geworden (ISO 22093:2003).

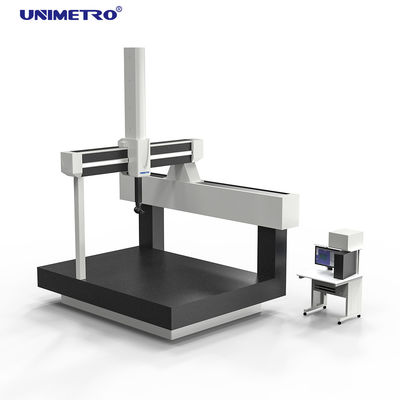

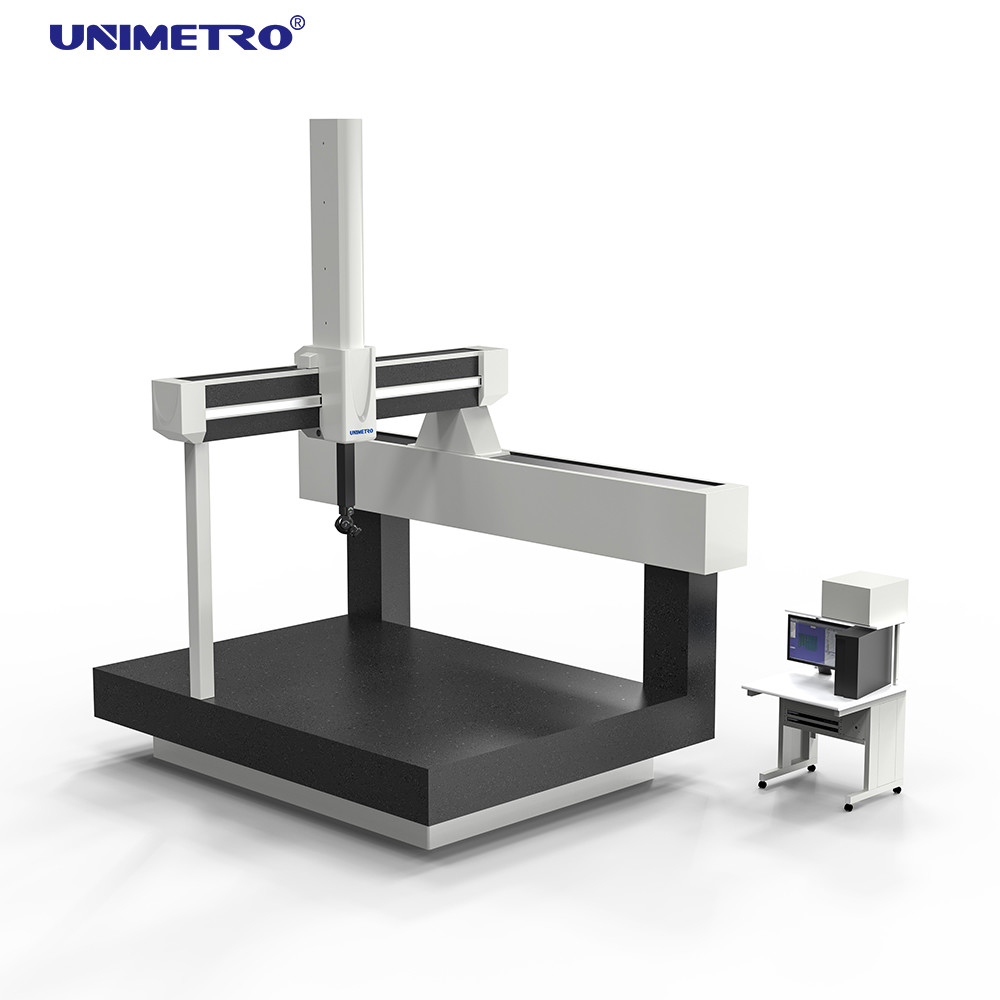

Productafbeeldingen
Onze klanten en agenten
Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.
Vraag 2: Wat produceert uw bedrijf voornamelijk?
A2: Wij vervaardigen voornamelijk vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturen en aanverwante apparatuur.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Informeer ons eenvoudig over de verscheidenheid en grootte van de te meten producten, en ons professionele team zal meetinstrumenten met geschikte specificaties aanbevelen.
Q4: Accepteert u service op maat?
A4: Absoluut! Wij leveren zowel standaardmachines als maatwerkoplossingen afgestemd op de wensen van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel en we hebben aanzienlijke verbeteringen aangebracht aan breekbare onderdelen. U kunt vertrouwen op onze productkwaliteit.
