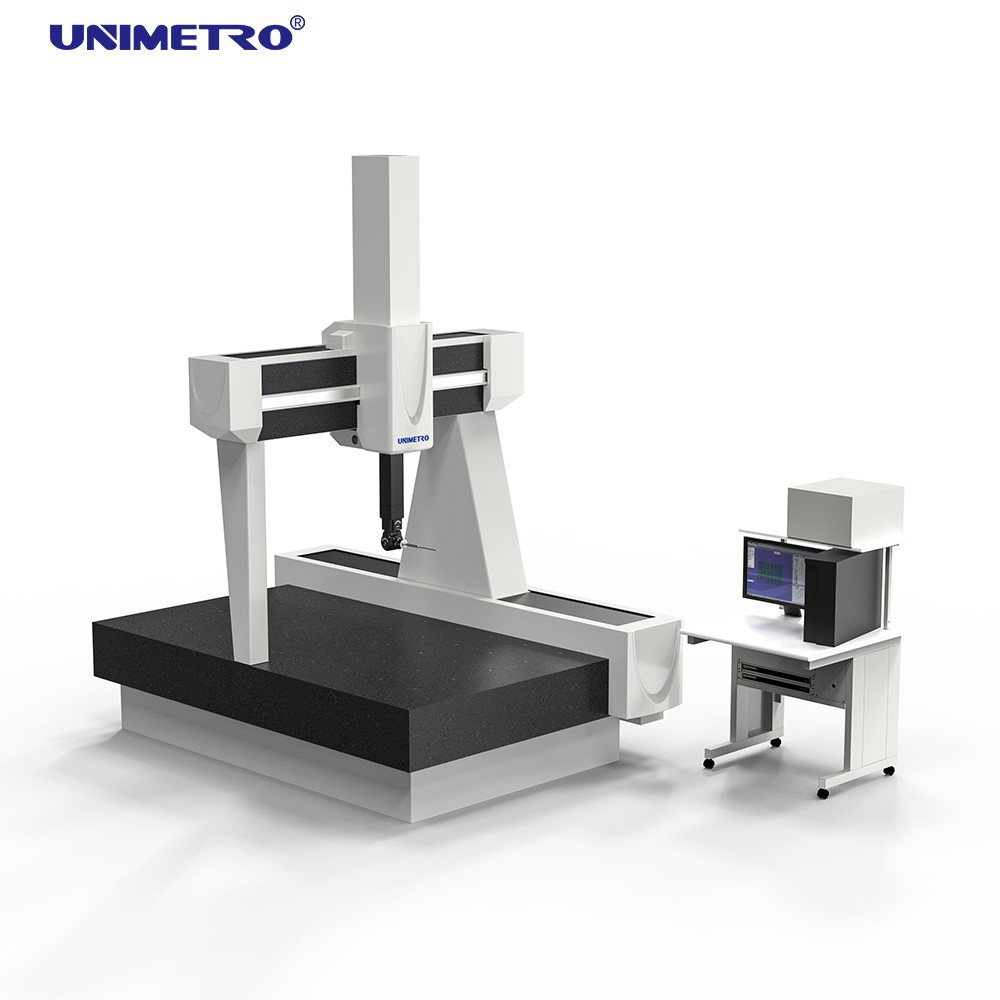

3D-coördinatenmeetmachine (CMM) met enkel frame en lange veerweg

"Krypton" is een zeer nauwkeurige, zeer betrouwbare, grootschalige drie-coördinaten meetmachine met een uniek eenzijdig hoog ontwerp. Gebaseerd op universele modulaire ontwerpconcepten, garandeert het een hoge betrouwbaarheid voor alle soorten coördinatenmeetmachines en is het eenvoudig te onderhouden. Dit model bevat verschillende specificaties met verlengrails van meer dan 10 meter, geschikt voor installatie onder het grondoppervlak. De Krypton-serie ondersteunt meerdere meetmethoden, waaronder digitale tastermeting met aanraaktrigger, analoog scannen met continu contact en scannen met lasersondes. Alle tasteropties zijn volledig uitwisselbaar, waardoor het meten van duizenden geometrische onderdelen en vrije vormonderdelen mogelijk is.

SW meten:Rational-DMIS Geavanceerde versie (CAD)

Handmatig:Handleiding + schijf

Controlesysteem:RENISHAW besturingssysteem met MCU-joystick

Sondeset:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Sonde Stylus:RENISHAW M2 M3-naald

• Verhoogde railconstructie:Het eenzijdige viaductontwerp vermindert de Abbe-fout aanzienlijk, wat resulteert in een hogere nauwkeurigheid en aanzienlijk verbeterde stabiliteit.
• Geleiding met drie assen:De volledig gesloten constructie van volledig granieten materiaal voorkomt schade door stoferosie van buitenaf en biedt bescherming tegen vervuiling en temperatuurschommelingen. Dit is vooral belangrijk voor ruwe omgevingen. Alle drie de assen zijn gemaakt van graniet, dat corrosiebestendig is en exact dezelfde thermische uitzettingscoëfficiënt heeft voor een hogere nauwkeurigheid.

Rational-DMIS is een nieuw ontwikkeld grootschalig geïntegreerd 3D-meetsoftwarepakket. Bij de softwareontwikkeling wordt rekening gehouden met zowel beginnersvereisten voor gebruiksgemak als geavanceerde gebruikersbehoeften voor uitgebreide functionaliteit. Belangrijker nog is dat het dient als model voor de standaardisatie van CMM-meetsoftware.

Rational DMIS-programma's zijn ontworpen met de volledige en native DMIS-kernel tot versie 5.0 van DMIS, wat fundamenteel verschilt van "support DMIS" -implementaties waarbij de kernel niet DMIS is. DMIS is een ISO-standaard geworden (ISO 22093:2003).
