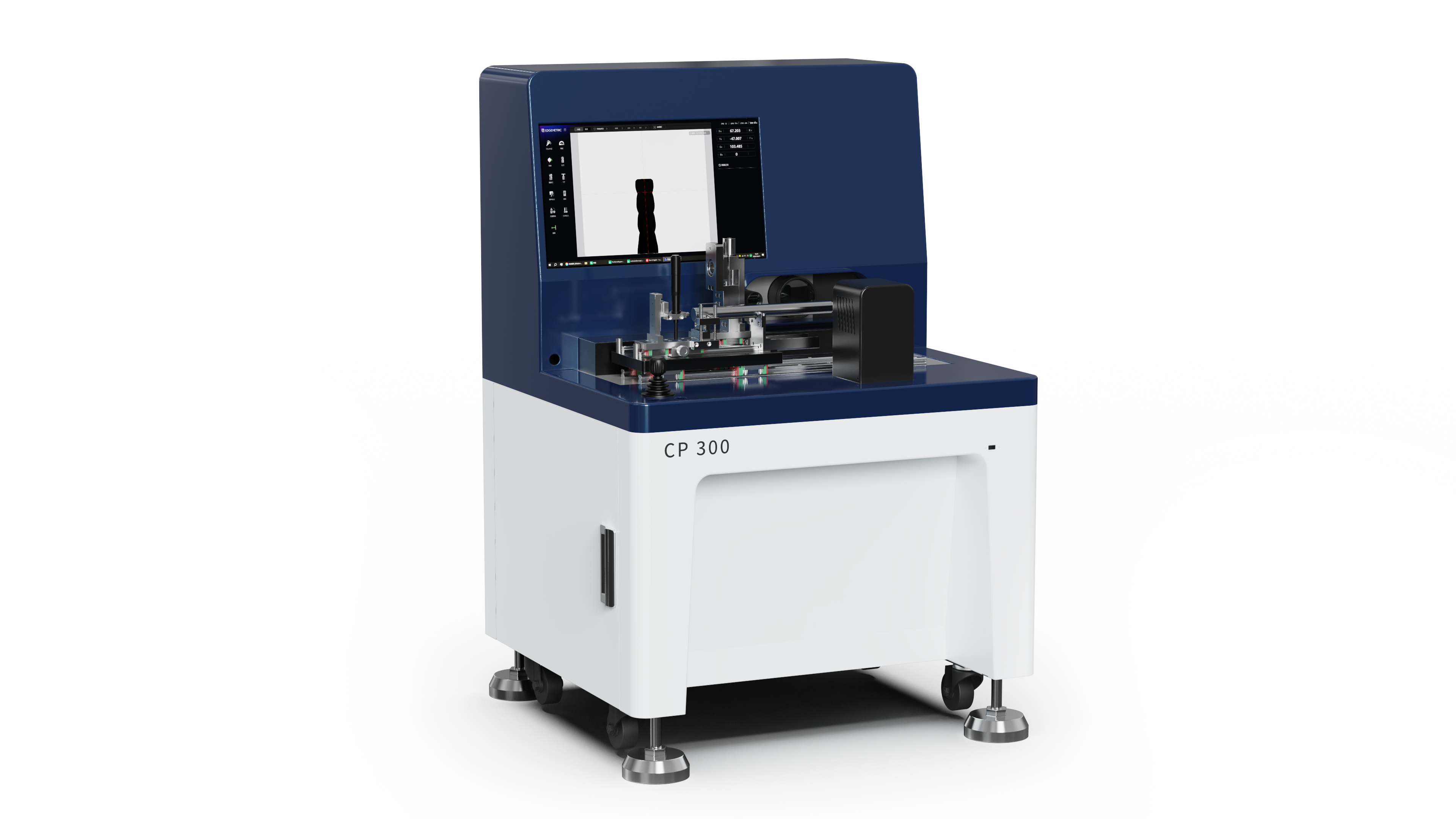

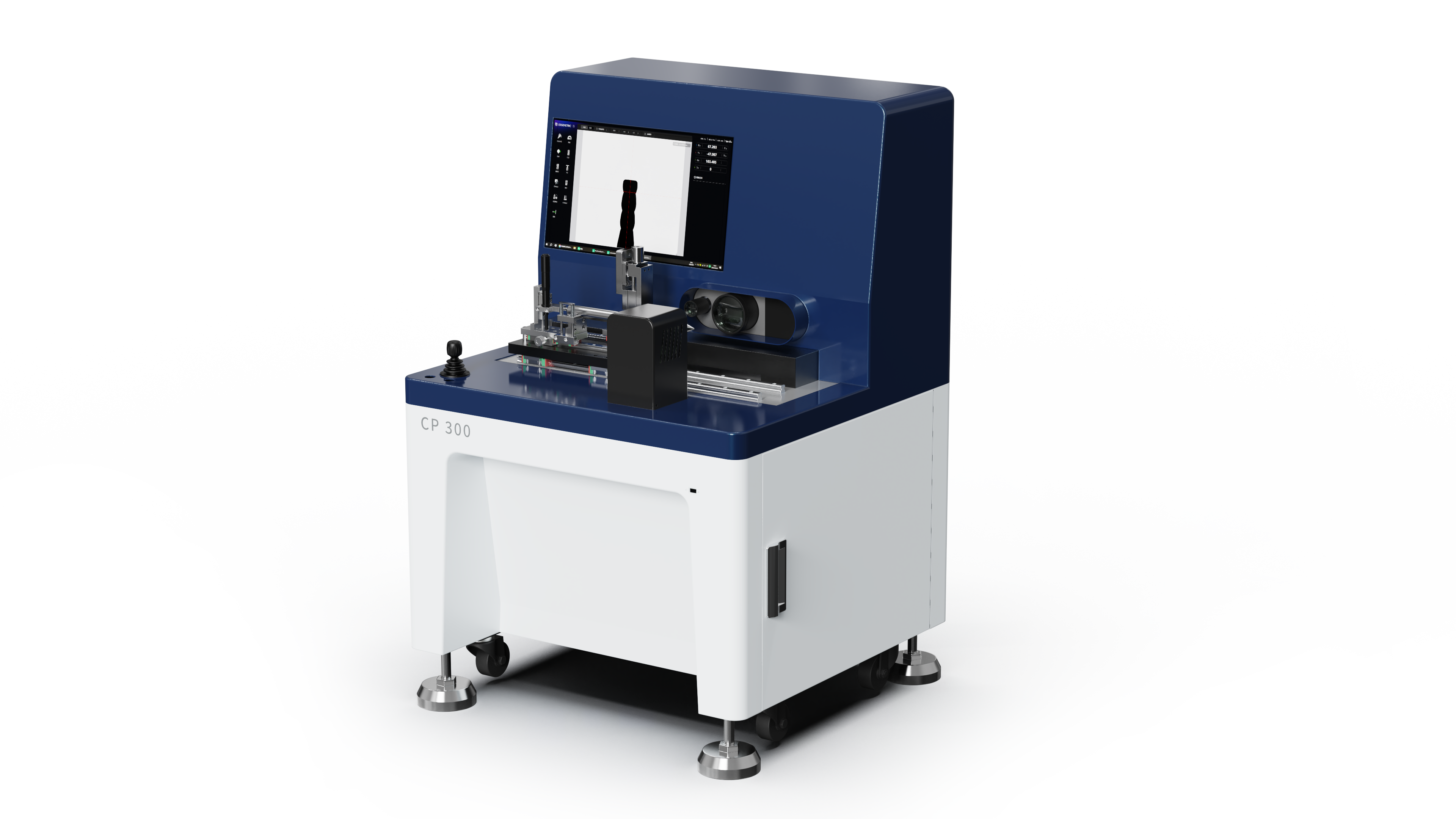

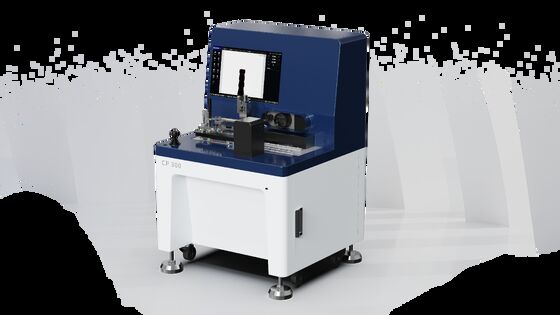

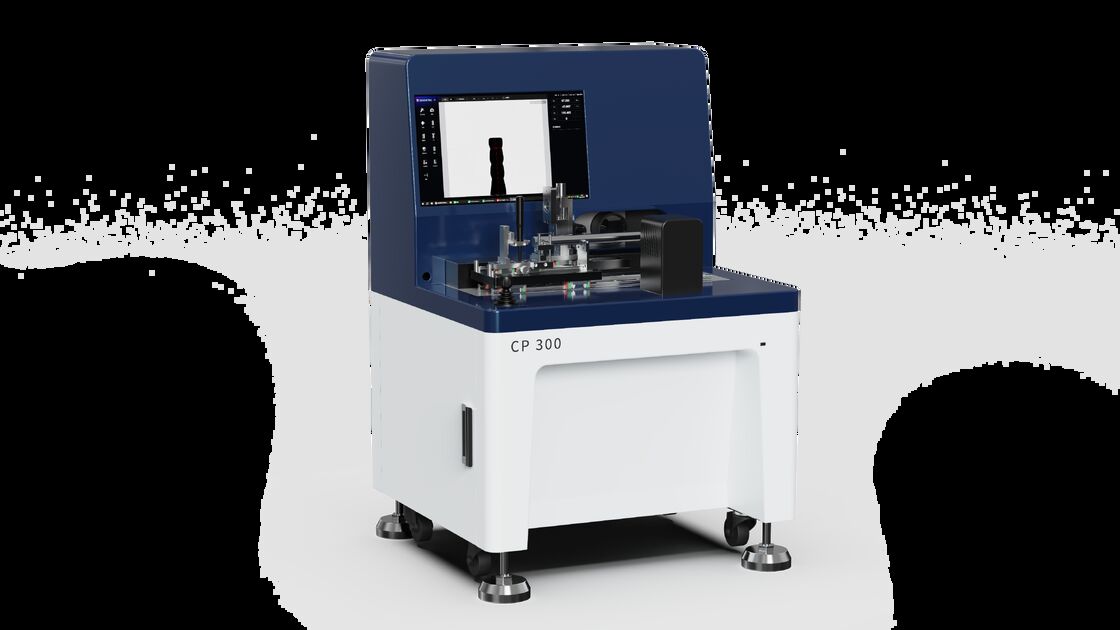

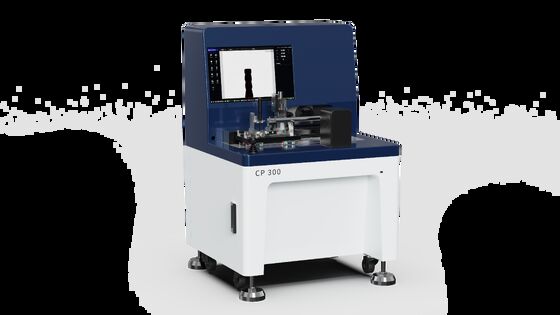

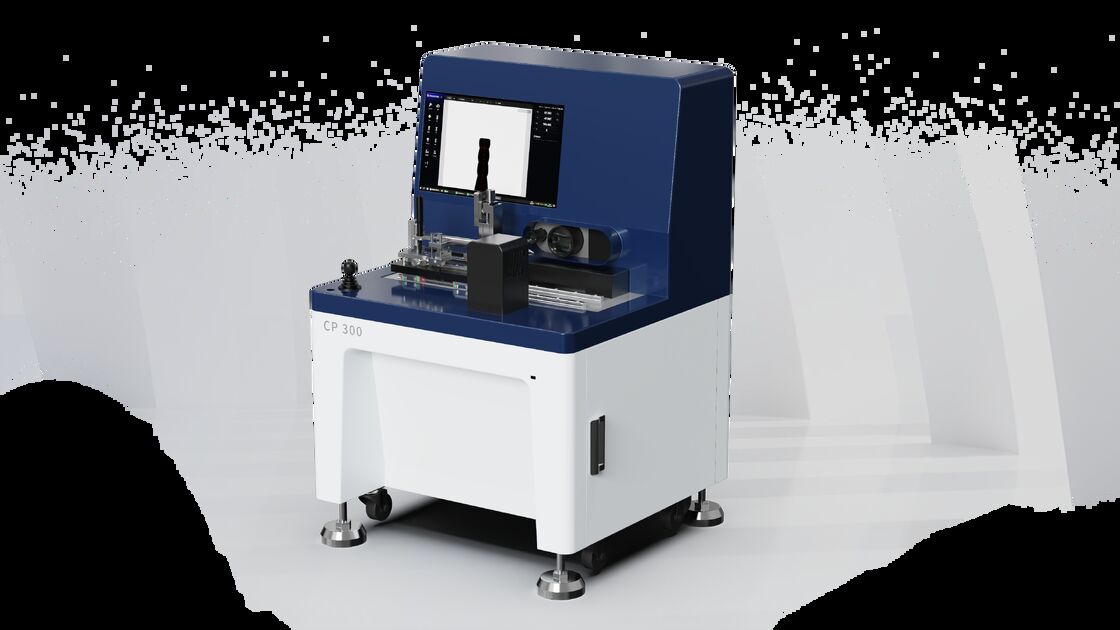

Cutter Profiler CP300: Zeer nauwkeurig automatisch 2D gereedschapsprofielmeetinstrument

De CP 300 is een zeer nauwkeurig, geautomatiseerd meetapparaat dat zich toelegt op het 2D-profiel van snijgereedschappen. Het laat de complexe reconstructie van de 3D-topografie achterwege en keert terug naar de essentie van profielmeting: het bereiken van een snelle, stabiele en herhaalbare kwantitatieve evaluatie van profielkenmerken zoals kogelfrezen, kogelkopgereedschappen en gevormde gereedschappen met uitstekende optische beeldvorming en mechanische nauwkeurigheid. Het is een betrouwbaar kwaliteitscontrolepunt tijdens het vervaardigen en herslijpen van snijgereedschappen.

• Uiterst nauwkeurige hardware en beeldvormingssysteem:

  1. Precisie optisch platform: Uitgerust met een zoomlens met hoge resolutie en een industriële camera met hoge resolutie, gecombineerd met een telecentrisch optisch ontwerp, vermindert het effectief perspectieffouten en verkrijgt het heldere, vervormingsvrije snijprofielafbeeldingen met scherpe randen.
  2. Mechanisch systeem met hoge stijfheid: door gebruik te maken van zeer nauwkeurige lineaire geleidingstransmissie en roterende as, zorgt het voor een soepele scanbeweging en positioneringsnauwkeurigheid, waardoor een solide basis wordt gelegd voor herhaalde metingen.
  3.Intelligent meetsysteem met dubbele lens: de lens met lage vergroting heeft een groter gezichtsveld voor snelle opname en algemene meting van het volledige profiel van grote gereedschappen; de sterk vergrotende lens biedt een hogere resolutie voor het meten van de microscopische profieldetails van frezen met een kleine diameter of belangrijke onderdelen. De intelligente samenwerking van het systeem met dubbele lenzen voldoet aan de volledige behoeften aan profielmetingen met hoge precisie van gereedschappen van micro- tot grote formaten, zonder handmatige lensvervanging.

• Intelligente en efficiënte software- en analysefuncties:

  1. Automatische meting met één klik: vooraf ingestelde meetprogramma's voor verschillende standaardgereedschappen (bijvoorbeeld kogelfrezen en kogelkopgereedschappen) om het volledig automatische proces van positionering en scannen tot evaluatie te realiseren.
  2.Intelligente contourvergelijking: Ondersteunt het importeren van standaard CAD (DXF)-tekeningen, automatisch vergelijken met de gemeten contouren, snel afwijkingskleurenkaarten en gedetailleerde dimensierapporten genereren voor een intuïtieve beoordeling van de kwalificatie.
  3. Rijke bibliotheek met profielparameters: analyseert en voert automatisch tientallen geometrische profielparameters uit, zoals boogradius, hoek, afstand en coördinaatpunten om aan diverse inspectiebehoeften te voldoen.

• Uitstekende stabiliteit en bruikbaarheid:

  1. Uitstekende herhaalbaarheid: vertrouwend op de stabiele mechanische structuur en het nauwkeurige controlesysteem, bereikt het de herhaalbaarheid van metingen op micronniveau, waardoor consistente en betrouwbare meetresultaten voor verschillende batches en operators worden gegarandeerd.
  2. Vereenvoudigd bedieningsproces: de gebruiksvriendelijke software-interface en het bedieningsontwerp in wizard-stijl verminderen de afhankelijkheid van de professionele ervaring van operators aanzienlijk en verlagen de trainingskosten.
  3. Robuust industrieel ontwerp: Met een goed aanpassingsvermogen aan de omgeving kan het stabiel worden ingezet in inspectieruimtes of omgevingen dicht bij de productielocatie.
