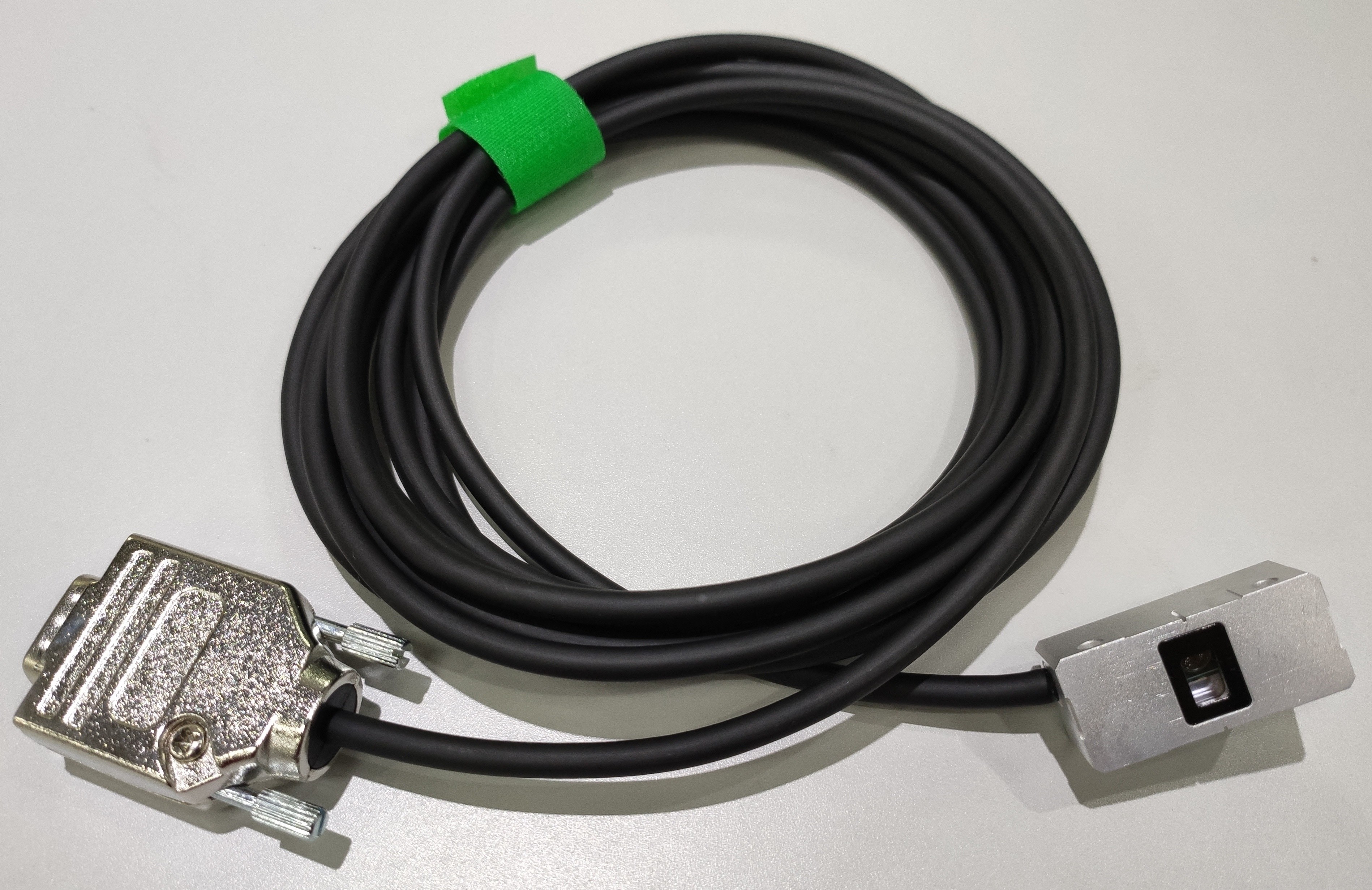

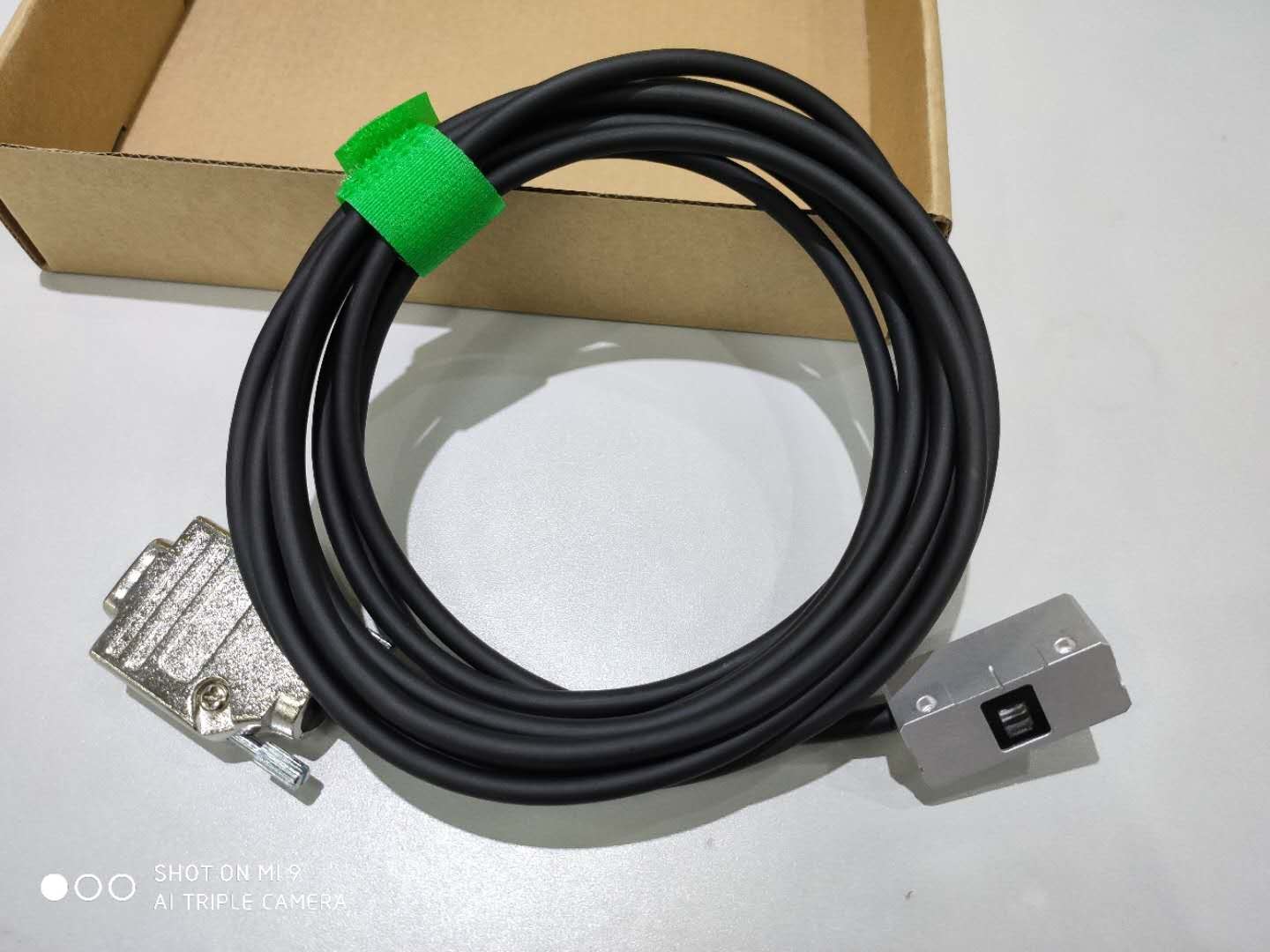

Grietregelaar-leeskop met effectieve resolutie van 20 nm / hoge-precisie optische encoder

Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
Basisinformatie
Plaats van herkomst: Dongguan
Merknaam: UNIMETRO
Modelnummer: RU2
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Box
Beste prijs Contact nu
Gedetailleerde informatie
Maat: L36mm*B16.4mm*H14.3mm Toonhoogte: 20um
Gewicht: Leeskop: 15 g, kabel: 35 g/m Signaal: Differentiële TTL of SinCos 1Vpp
Nauwkeurigheid: +-5um Oplossing: Differentiële TTL 5um,1um,0,5um,0,2um,100nm,50nm,20nm
Fout bij elektronenonderverdeling: <40 nm Maximale snelheid: 12m/s (Dit heeft te maken met de resolutie en de minimale klokfrequentie van de teller)
Maximale acceleratie: 35g Raadpleeg de unidirectionele herhalende precisie bij de oorsprong: 1LSB
Markeren:

lineaire digitale schaal

,

optische lineaire codeur

Productomschrijving

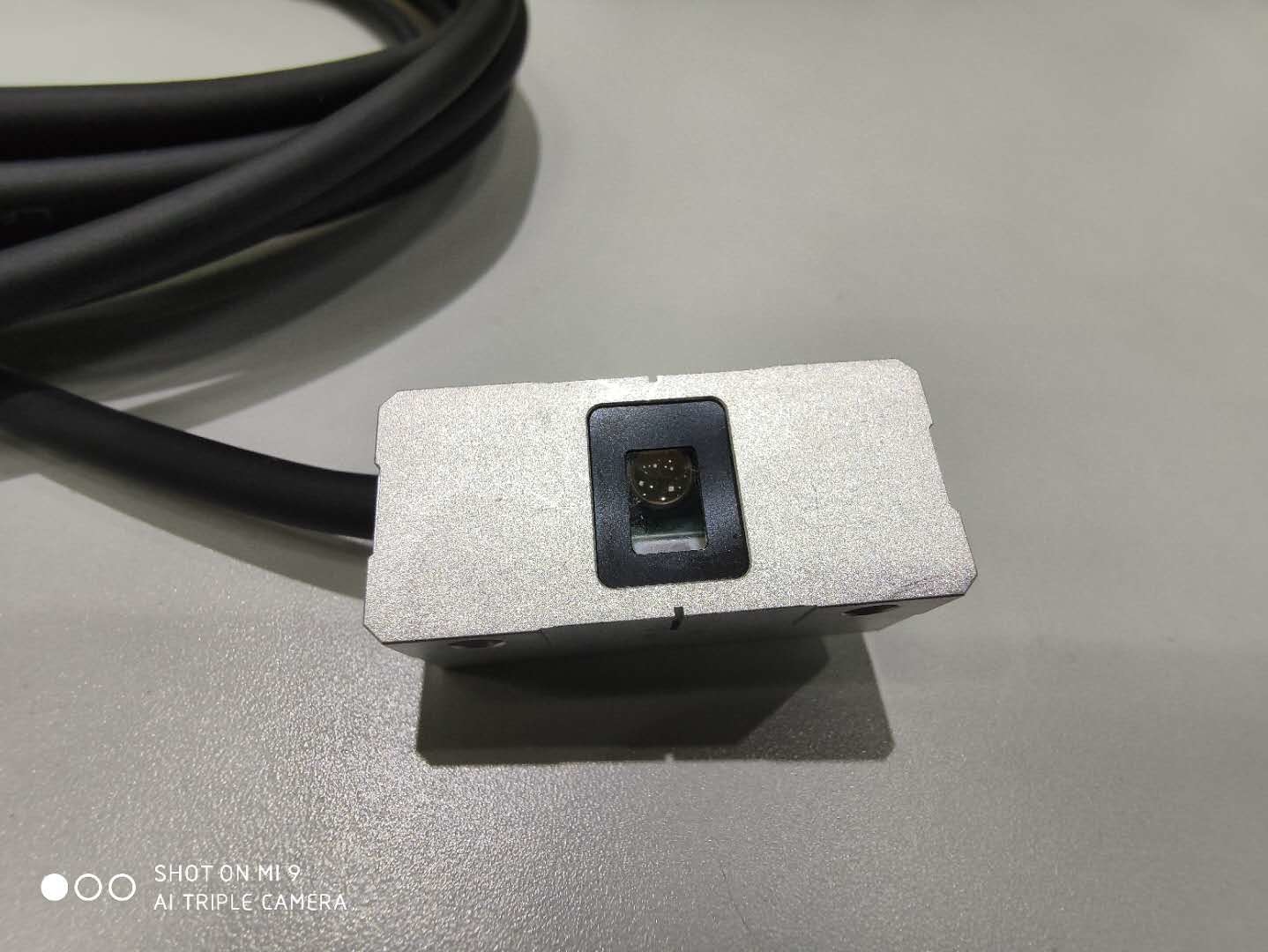

RU2-serie roosterregelaar met leeskop
Hoogprecisie-rattenregelaar-leeskop, ontworpen om feedback te geven voor lineaire meting met een effectieve resolutie van 20 nm.Gebruikt geavanceerde single-field scanning technologie met automatische winst en afwijking correctie voor superieure prestaties in hoge precisie toepassingen.
Grietregelaar-leeskop met effectieve resolutie van 20 nm / hoge-precisie optische encoder 0
Geavanceerde scantechnologie
Eenvoudige veldscan met een hoge verontreinigingsbestandheid
De RU2-leeskop maakt gebruik van LAMOTION's geavanceerde technologie voor het scannen van een enkel veld.Parallelle lichtstralen en een enkele veldscan sensor leveren uitzonderlijke prestaties, zelfs in verontreinigde omgevingen.
Verontreinigingsresistentie
Bij gebruik van een RUS-roestvrijstalen roosterregelaar behoudt de RU2-leeskop de meetnauwkeurigheid binnen tientallen nanometers, zelfs wanneer deze verontreinigd is door stof, inkt en krassen.
Technische specificaties
Fysieke afmetingen
L: 36 mm × W: 16,4 mm × H: 14,3 mm
Gewicht: Leeskop: 15 g, kabel: 35 g/m
Prestaties
Resolutie: 20nm (SinCos 1Vpp)
Genauigheid: ±5 μm (RUS Grating lineal)
Maximale snelheid: 12 m/s
Elektrische apparatuur
Vermogen: 5V±10% 150mA

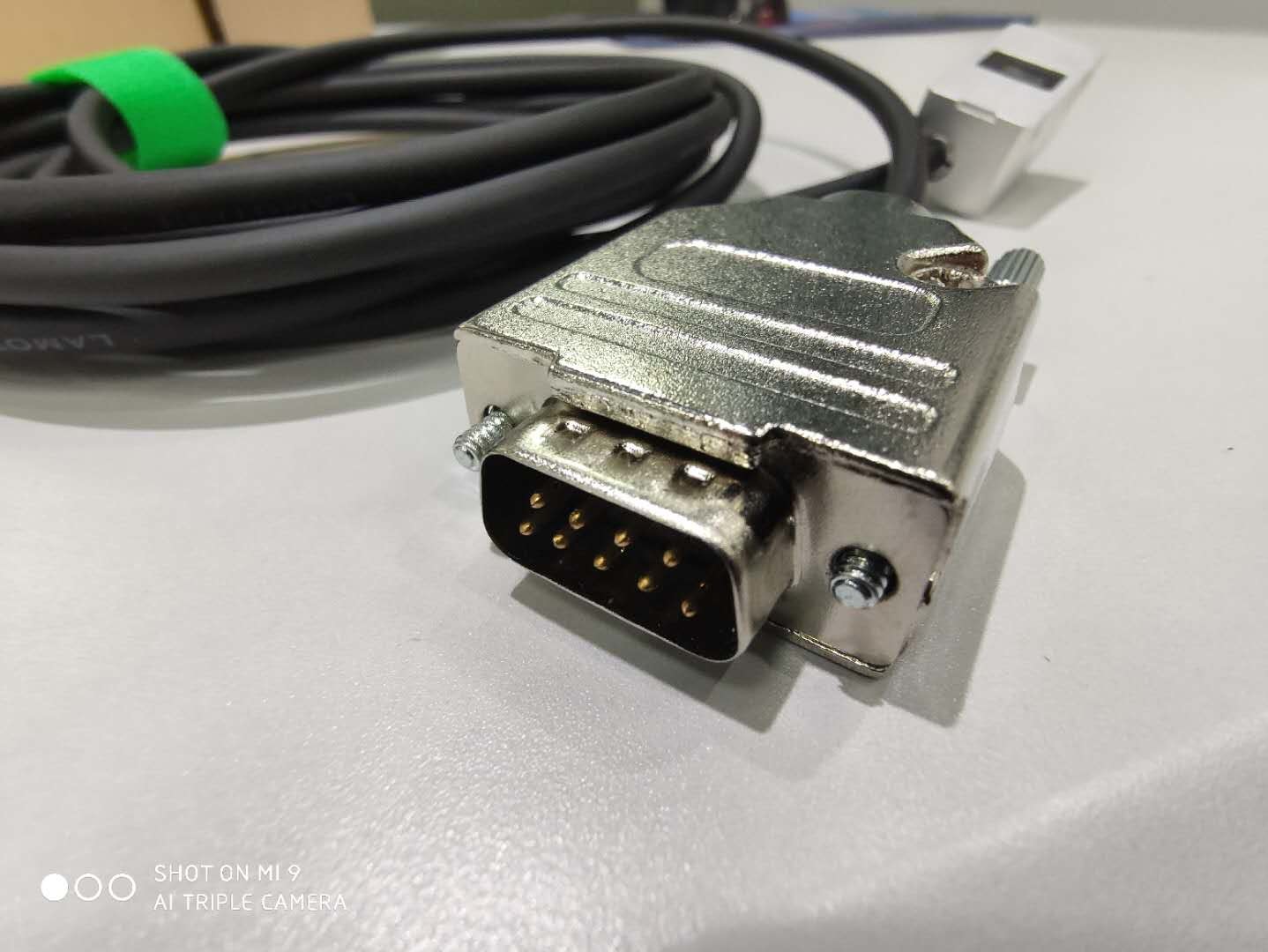

Connector: D-sub 15 Pin Mannelijk
Uitgang: TTL-differentieel of SinCos 1Vpp
Milieueisen
ParameterSpecificatie
Werktemperatuur-10°C ~ +70°C
WerkvochtigheidRH < 95% (niet-condensatie)
VerzegelingIP40
Bergingstemperatuur-20°C ~ +85°C
BewaarvochtigheidRH < 95% (niet-condensatie)
Belangrijkste kenmerken
  • Maximale resolutie van 50 nm met sterke vermogen tegen verontreiniging
  • Technologie voor het scannen van een enkel veld op groot gebied, waarbij gelijktijdig meer dan 100 rasterlijnen worden gescand
  • Hoge bandbreedte met een lage onderverdelingsfout door middel van een ingebouwde highspeed ADC
  • Geavanceerde automatische sterktebeheersing en automatische afwijkingscorrectie
  • Meerkleurige indicator voor signaalsterkte en installatiestatus
  • Ingebouwde REF-oorsprong- en grenssignalen
  • SinCos 1Vpp- en differentiële TTL-signaalinterfaces
Signalparameters
Differentiële TTL-uitvoer
ParameterSpecificatie
Plaats van het signaal2 differentiële signalen A en B
Referentie-Oorsprong1 differentiaalsignaal Z
SignalniveauRS-422 (TIA/EIA-422-B)
Hoog niveau van de produktieUitgangsstroom ≥ 2,4 V @ 20 mA
Uitvoer laag niveau≤ 0,4V @ 20mA uitgangsstroom
SinCos 1Vpp Uitgang
ParameterSpecificatie
Plaats van het signaalSin- en Cos-signaal
Referentie-Oorsprong1 verschilsignaal REF
Signalniveau0.6V~1.2V (typisch 1Vpp)
Fasehoek90°±1° Elektronenhoek
Snelheid versus resolutie
UitvoerresolutieCounter Min Clock FrequencyMaximale snelheid
1 μm10M12 m/s
0.5 μm12M10 m/s
0.2 μm.12M4 m/s
0.1 μm.8M2 m/s
50 nm4M1 m/s
Verbindingsinterface
PinnummerFunctiePinnummerFunctie
PIN 1Differentiële TTL A+ / SinCos 1Vpp Sin+PIN 9Differentiële TTL A- / SinCos 1Vpp Sin-
PIN 2Differentiële TTL B+ / SinCos 1Vpp Cos+PIN 10Differentiële TTL B- / SinCos 1Vpp Cos-
PIN 3Differentiële TTL Z+ / SinCos 1Vpp Ref+PIN 11Differentiële TTL Z- / SinCos 1Vpp Ref-
PIN 5Lezer klaar.PIN 14+5V
PIN 6BeperkingPIN 150V
PIN 7+5VPIN 80V, binnenste afscherming
Systeemindicatoren
Het meerkleurige indicatorlicht biedt real-time status van signaal, oorsprong en grensomstandigheden voor gemakkelijke installatie en aanpassing.
Betekening van de indicator
IndicatorBetekenis
Rood licht aan voor 0,5 secondeOorsprongspositie vastgesteld
Rood licht knippert twee keer.Oorsprongfasefout of snelheid te snel
