Thuis > Producten> Optische Lineaire Schaal> Optische Lineaire Schaal met 0,0001 mm Precisie / TTL en 422 Signaaluitgang voor VMM, Draaibank en EDM

Optische Lineaire Schaal met 0,0001 mm Precisie / TTL en 422 Signaaluitgang voor VMM, Draaibank en EDM

Basisinformatie

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Modelnummer:	UJC

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	paper box
Levertijd:	5 het werkdagen
Betalingscondities:	T/T
Levering vermogen:	200 per maand

Beste prijs Contact nu

Gedetailleerde informatie

Grating afstand:	20um (0,02 mm), 10um (0,01 mm)	Rooster meetsysteem:	Infraroodmeetsysteem van het projectietype, infraroodgolflengte: 800 nm
Maximale werksnelheid:	20m/min(1um), 60m/min(5um)	Uitgangssignaal:	TTL, RS422, ~1Vpp
Werkspanning:	5V±5%DC, 12±5%DV, 24V±5%DC	Werkomgeving:	Temperatuur: -10-45°C, vochtigheid≦90%
Markeren:	lineaire digitale schaal , optische lineaire codeur

Productomschrijving

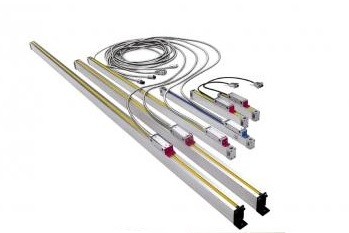

Optische Lineaire Schaal met 0,0001 mm Precisie

TTL en 422 Signaaluitgang voor VMM, Draaibank en EDM

Het UJ-serie lineaire transducersysteem biedt nauwkeurige positielezing voor lineaire bewegingstoepassingen in werktuigmachines en meetinstrumenten. Met resoluties tot 0,1 µm leveren deze optische lineaire schalen uitzonderlijke nauwkeurigheid voor veeleisende industriële toepassingen.

Productoverzicht

Onze lineaire schalen zijn ontworpen voor nauwkeurige positie-meting in lineaire bewegingsgeleidingsstructuren. Verkrijgbaar in zowel open als afgedichte configuraties, zijn ze ideaal voor de retrofitting van werktuigmachines en toepassingen met meetinstrumenten. OEM- en ODM-services zijn beschikbaar om aan specifieke vereisten te voldoen.

Beschikbare Modellen

Meetmachines: UJCXF, UJCXE, UJCXFS, UJCXH series
Werktuigmachines: UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, UJCXGL series
Spuitgietmachines: UJCXEP
EDM & Speciale Toepassingen: Aangepaste sensoren voor EDM, machines voor kleine gaten en draadsnijtoepassingen

Technische Specificaties

Model	Resolutie	Meetbereik	Max. Snelheid	Uitgangssignaal
UJCXF1/UJCXFS1	1 µm	50-600 mm	20 m/min	TTL, RS422, ~1Vpp
UJCXF5/UJCXFS5	5 µm	50-600 mm	60 m/min
UJCXH	1 µm	50-500 mm	20 m/min
UJCXE1	1 µm	50-1000 mm	20 m/min
UJCXE5	5 µm	50-1000 mm	60 m/min
UJCXG1	1 µm	50-3000 mm	20 m/min
UJCXG5	5 µm	50-3000 mm	60 m/min
UJCXGL5	5 µm	3000-6000 mm	60 m/min

Aanvullende Specificaties:
Rasterafstand: 20 µm (0,02 mm), 10 µm (0,01 mm)
Meetsysteem: Projectie-type infrarood (800 nm golflengte)
Werkspanning: 5V±5% DC, 12V±5% DC, 24V±5% DC
Bedrijfsomgeving: Temperatuur -10°C tot 45°C, Vochtigheid ≤90%

Toepassingsvoorbeeld

De UJC-serie lineaire schalen geïnstalleerd op een vision meetmachine:

Bedrijfsinformatie

Onze Klanten & Agenten

Veelgestelde Vragen

V1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.

V2: Wat produceert uw bedrijf voornamelijk?

A2: Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en gerelateerde precisie meetapparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.

V4: Accepteert u maatwerk?

A4: Ja, wij leveren zowel standaardmachines als aangepaste oplossingen die zijn afgestemd op specifieke klantbehoeften.

V5: Wat is uw garantieperiode?

A5: Wij bieden een garantieperiode van 1 jaar. Onze producten hebben een stabiele kwaliteit met verbeteringen aan duurzame componenten voor betrouwbare prestaties.
