Incrementele optische lineaire schaal met een resolutie van 20 μm / open stalen poortliniaal voor meetinstrumenten

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments

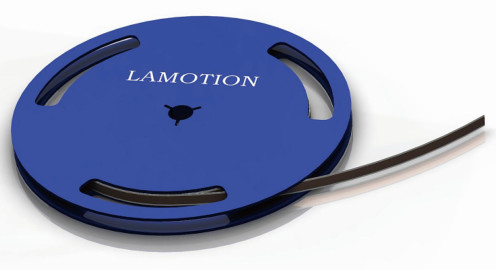

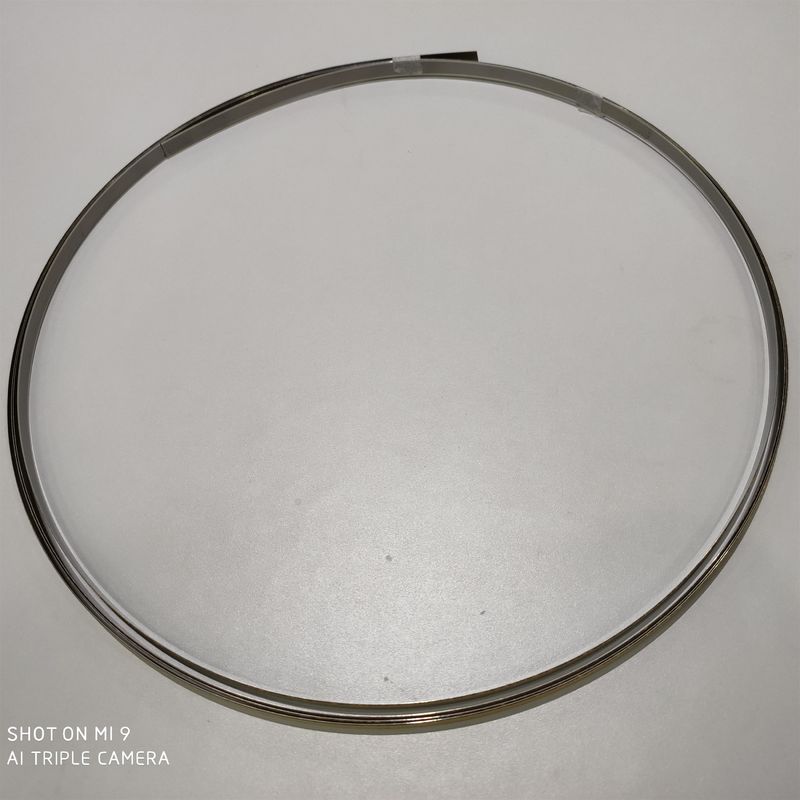

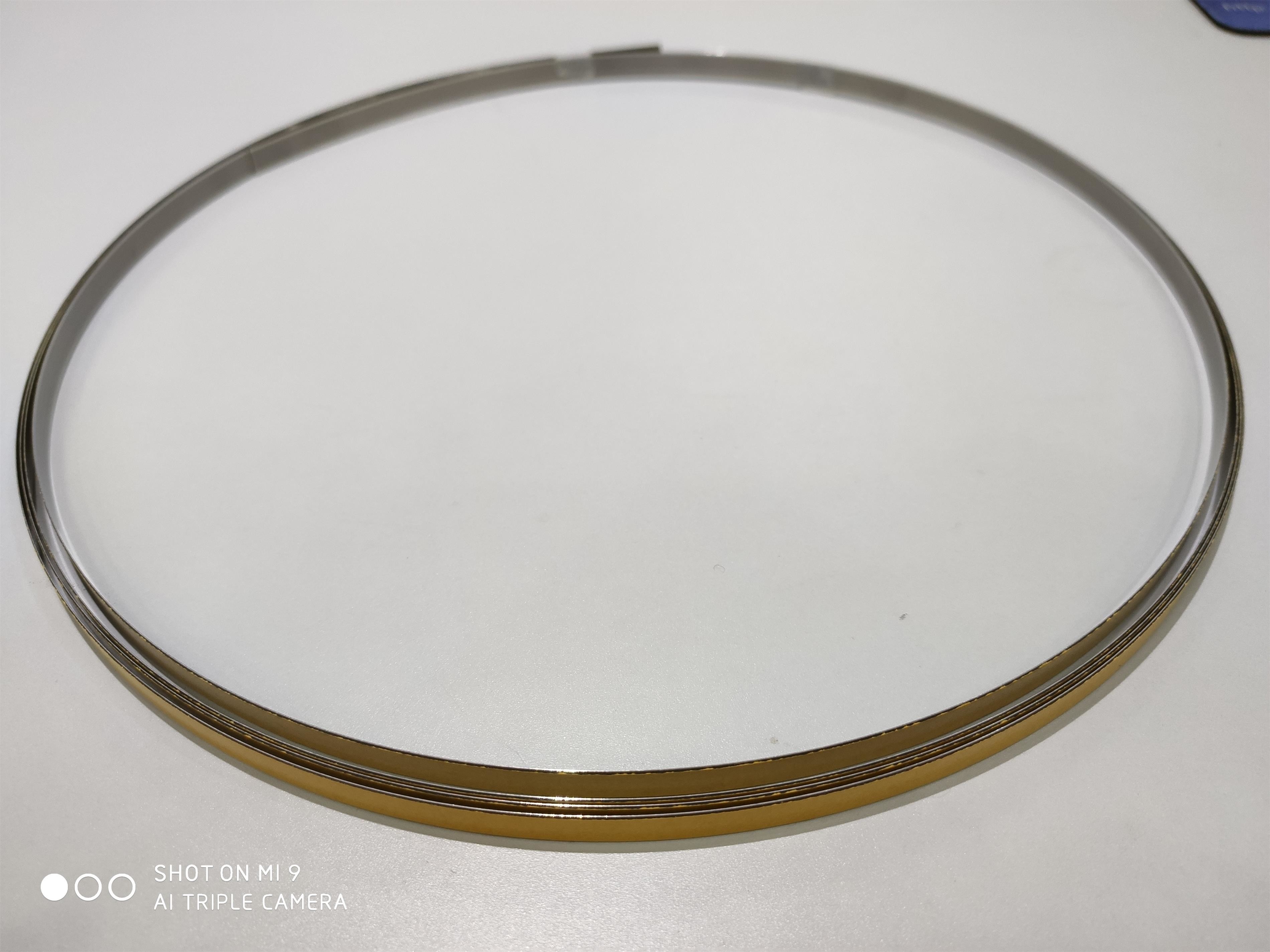

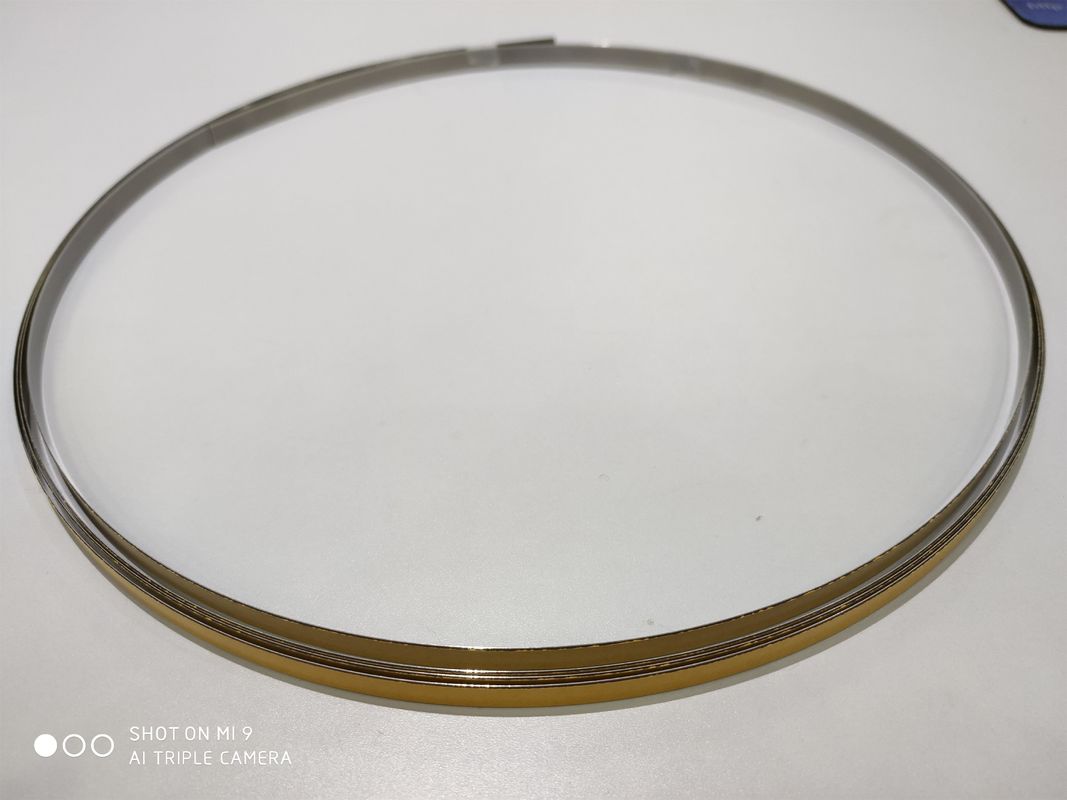

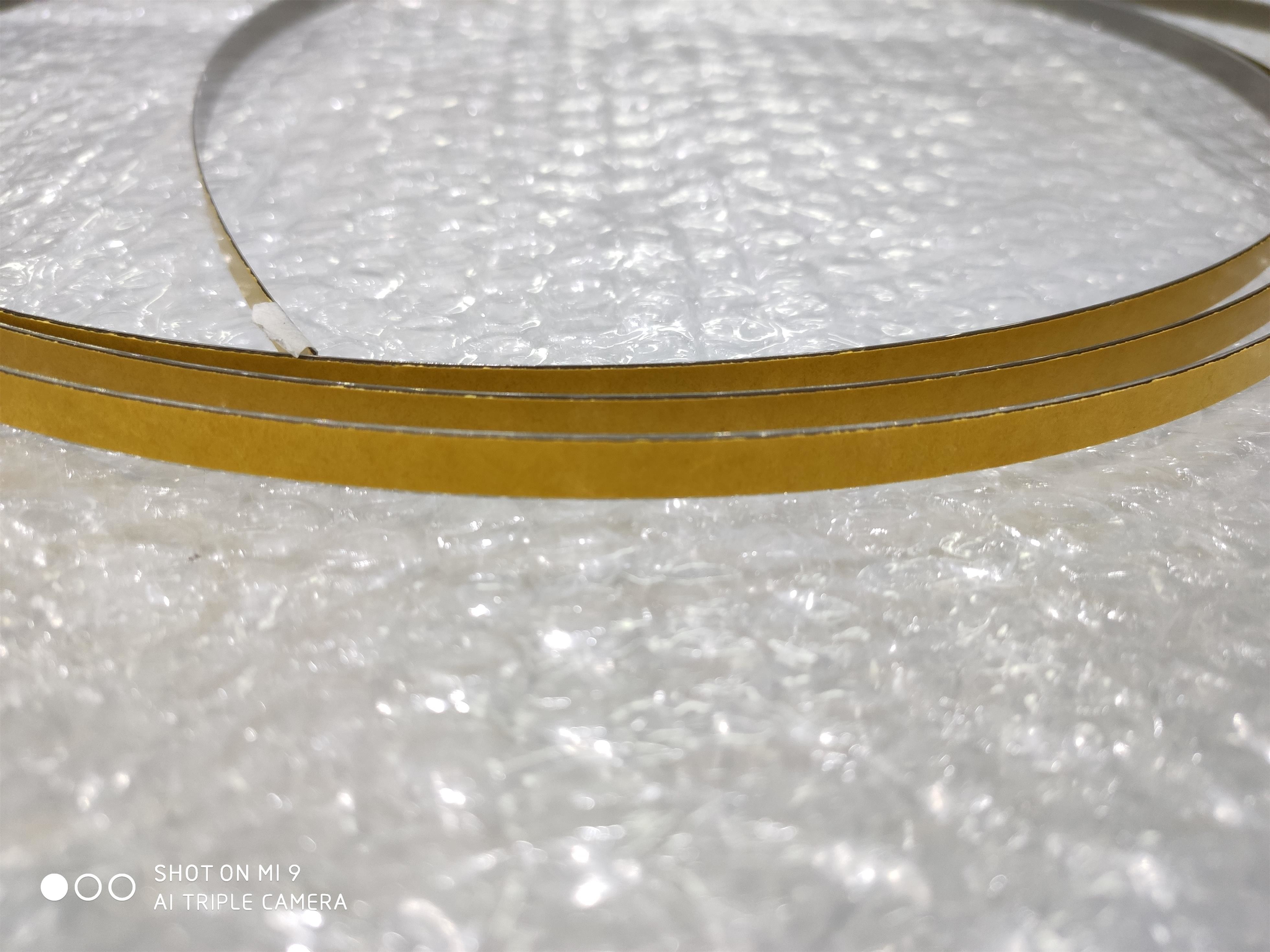

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments
Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Modelnummer: SD2
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Box
Beste prijs Contact nu
Gedetailleerde informatie
Nauwkeurigheid: +-5um/m Hoge lineariteit: +-2,5um/m
Klein formaat: Dikte * breedte (0,2 mm * 8 mm) Lage uitzettingscoëfficiënt: 10,5um/m/℃
Snelle installatie: Zorg voor stokliniaalgereedschap, staafliniaal met lijm aan de achterkant Uitstekend materiaal.: Corrosiebestendigheid, hoge hardheid
Lange Grootte: Kan 50 meter superlengte-aanpassing bieden
Markeren:

lineaire digitale schaal

,

optische lineaire codeur

Productomschrijving

Incrementele Optische Lineaire Schaal met 20 µm Resolutie
Open Stalen Poortliniaal voor Meetinstrumenten
Productoverzicht
De RUS grating liniaal is een incrementele grating liniaal van 20 µm, ontworpen om feedback te geven voor lineaire metingen met hoge precisie. Het maakt gebruik van UNIMETRO's geavanceerde interferentie grating lijnmarkeringstechnologie, met een fout in de grating lijn gecontroleerd onder 40 nm. Gemaakt van hoogwaardig, corrosiebestendig speciaal roestvrij staal om langdurige stabiele prestaties te garanderen.

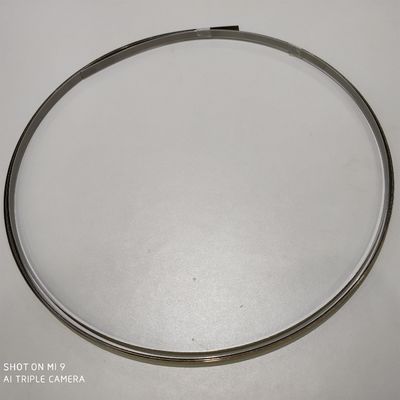

Incrementele optische lineaire schaal met een resolutie van 20 μm / open stalen poortliniaal voor meetinstrumenten 0
Systeemeigenschappen
RUS High Precision Roestvrij Stalen Poortliniaal kenmerken:
  • Hoge Precisie: ±5 µm/m
  • Lage expansiecoëfficiënt: 10,5 µm/m/°C
  • Hoge lineariteit: ±2,5 µm/m
  • Snelle Installatie: Inclusief tape tool, backing adhesive voor snelle montage
  • Compact formaat: 0,2 mm dik × 8 mm breed
  • Premium materialen: Corrosiebestendig, hoge hardheid
  • Ultra Lange Afmetingen: Tot 50 m bestellengte beschikbaar
RU2 Reader Prestaties
Parameter Specificatie
Resolutie Digitaal: 1 µm, 0,5 µm, 0,2 µm, 0,1 µm, 20 nm, 50 nm
Simulatie: 20 µm
Minimale klokfrequentie van de teller 1M, 2,5M, 5M, 10M
Maximale snelheid 12 m/s (afhankelijk van resolutie en tellerfrequentie)
Elektronische onderverdelingsfout 40 nm
Automatische gain control Ja
Technische Specificaties
Specificatie Waarde
Thermische uitzettingscoëfficiënt 10,5 µm/m/°C
Type grating liniaal Incrementeel type
Gewicht 12,6 g/m
Pitch 20 µm
Materiaal Hoogwaardig Roestvrij Staal
Precisie ±5 µm/m
Lineariteit ±2,5 µm/m (Tweepuntscorrectie beschikbaar)
Afmetingen H 0,2 mm × B 8 mm
Afmetingen lijm H 0,1 mm × B 6 mm
Leveringslengte 100 mm ~ 50 m
Werktemperatuur 0 °C ~ 70 °C
Werkvochtigheid RV < 95% (Niet-condenserend)
Opslagtemperatuur -20 °C ~ 70 °C
Opslagvochtigheid RV < 95% (Niet-condenserend)
Toepassingsvoorbeelden
Incrementele optische lineaire schaal met een resolutie van 20 μm / open stalen poortliniaal voor meetinstrumenten 1 Incrementele optische lineaire schaal met een resolutie van 20 μm / open stalen poortliniaal voor meetinstrumenten 2 Incrementele optische lineaire schaal met een resolutie van 20 μm / open stalen poortliniaal voor meetinstrumenten 3
Veelgestelde Vragen
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM fixtures en gerelateerde apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte meetinstrumenten aanbevelen op basis van uw productvariëteit en meetvereisten.
V4: Accepteert u aangepaste diensten?
A4: Ja, wij bieden zowel standaardmachines als op maat gemaakte oplossingen die zijn afgestemd op de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: Onze producten worden geleverd met 1 jaar garantie. We hebben de duurzaamheid van kritieke componenten verbeterd voor betrouwbare prestaties.
