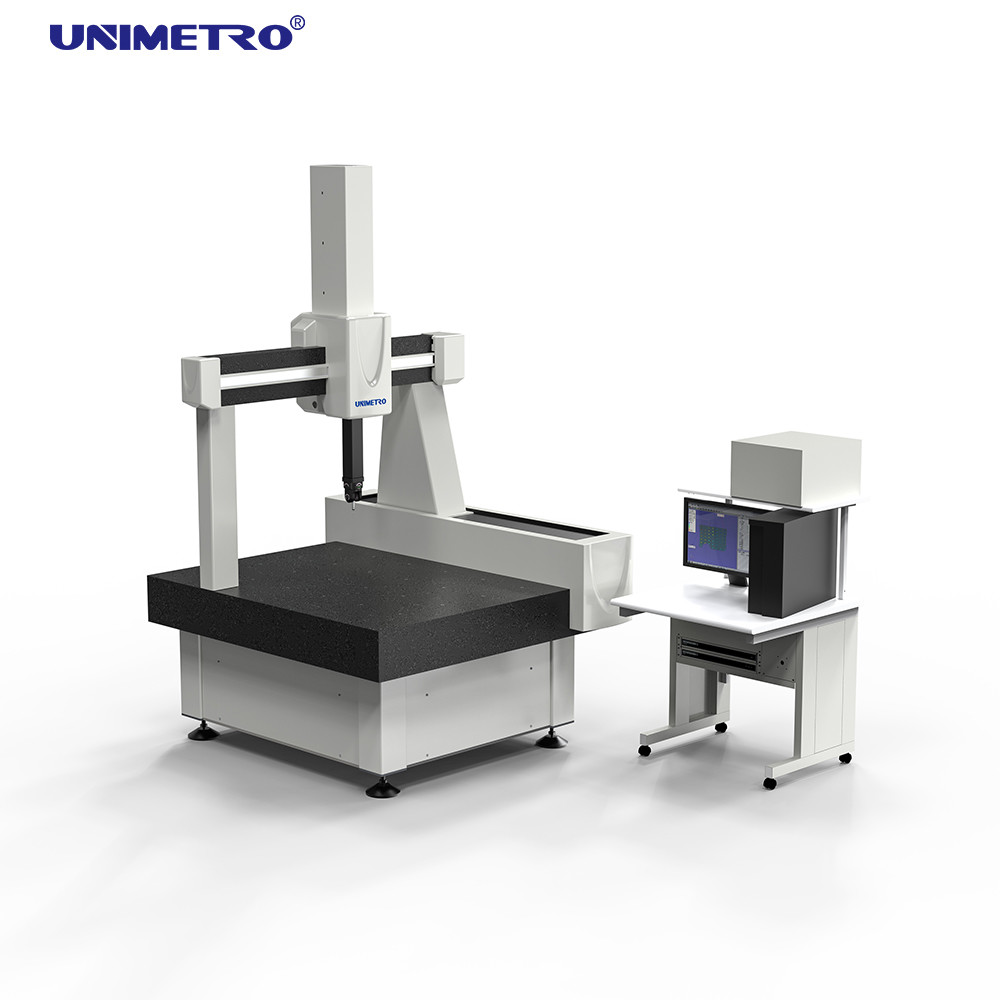

Halfautomatische 3D-coördinatenmetingsmachine met hoge precisie met dubbele passieve trillingsdemping en ingesloten gidsen

• Patent dubbele passieve trillingsdemping:Het geïntegreerde trillingsdempingssysteem maakt het mogelijk om in de buurt van de productie te plaatsen zonder speciale funderingseisen.
• Hoogwaardige werktafel van graniet:Precieze natuurlijke graniet van "Mount TAI" zorgt voor superieure trillingsdemping en stabiliteit.
• Bijgevoegde gidsen in alle assen:Beschermde leidingen voorkomen schade door vuil en thermische invloeden, geschikt voor stoffige omgevingen.
• "Automatisch corrigerende" wrijvingstransmissie:Het gepatenteerde transmissiesysteem met vaste + micro-ophangingsstructuur zorgt voor parallelle transmissie met geleidingswegen.
• Geïmporteerde sleutelonderdelen:Premium componenten van gerenommeerde merken, waaronder servomotoren, transmissie systemen en pneumatische systemen.
• RENISHAW optische schaal:Optische schaal met een hoge nauwkeurigheid met een resolutie van 0,5 μm voor een superieure meetnauwkeurigheid.
• Luchtlagers omringend geleidingsweg:Vierzijdige omringde structuur met meerdere luchtdrukregulatoren voor uitzonderlijke stabiliteit.
• Technologie voor kleine gaten:Geavanceerde luchtverbruikstechnologie (150NL/min) verbetert de thermische stabiliteit en de nauwkeurigheid op lange termijn.

Rational-DMIS is een uitgebreid 3D-metingssoftwarepakket met een volledige native DMIS-kernel (ISO 22093:2003 standaard) met geavanceerde mogelijkheden voor zowel beginners als ervaren gebruikers.

• Online en offline programmering met realtime botsingwaarschuwing
• Volledige DMIS-kernel ondersteunt versies 3.0, 4.0, en 5.0
• Meerdere CAD-interfaceformaten, waaronder CATIA, Pro/E, UG, Parasolid, STEP en IGES
• ACIS-grafiekenmachine voor het verwerken van grootschalige CAD-bestanden
• PTB-gecertificeerde algoritmen (niveau 1)
• High-speed punt-tot-punt scannen met 0,002 mm interval
• Verwerking van gegevens met behulp van laser scannen met 20.000 punten per seconde
• Ingebouwde Renishaw-productgegevensmodellen voor de kalibratie van sondes

• Windows-gebaseerde grafische interface met aanpasbare lay-out
• Volledige 2D- en 3D-meting van geometrische elementen
• Evaluatie van ISO-standaardtolerantie voor alle geometrische kenmerken
• Geavanceerde geometrische relatieberekeningen en coördinatentransformaties
• Automatische herkenning van kenmerken en generatie van meetprogramma's
• Methoden voor het vaststellen van een meerdere coördinatenstelsel
• Template functionaliteit voor hergebruik van programma's
• Uitgebreide rapportage in PDF, Excel, HTML en andere formaten

RENISHAW UCC-controller met geïntegreerde servo-rack, controllerplatform en CPU met CE- en UL-certificeringen voor wereldwijde naleving.

• Eén CPU 32-bits processor met echte real-time controle
• 19" rack ontwerp, gewicht: 19kg
• 220V, 50/60Hz enkelfasig vermogen, 1300W aangesloten belasting
• Voldoet aan de voorschriften EN50082 en EN50081
• Werktemperatuur: 10°C tot 45°C
• Relatieve luchtvochtigheid: 10% tot 95% niet-condenserend
• Maximale positioneringssnelheid met een resolutie van 1 μm
• Geavanceerde vooruitblik en S-profielversnelling
• Tegenfrequentie tot 10MHz

Joystick MCUlite:Een uitgebreide CMM-operatie-eenheid met 10 bedieningstoetsen en snelheidsregeling.

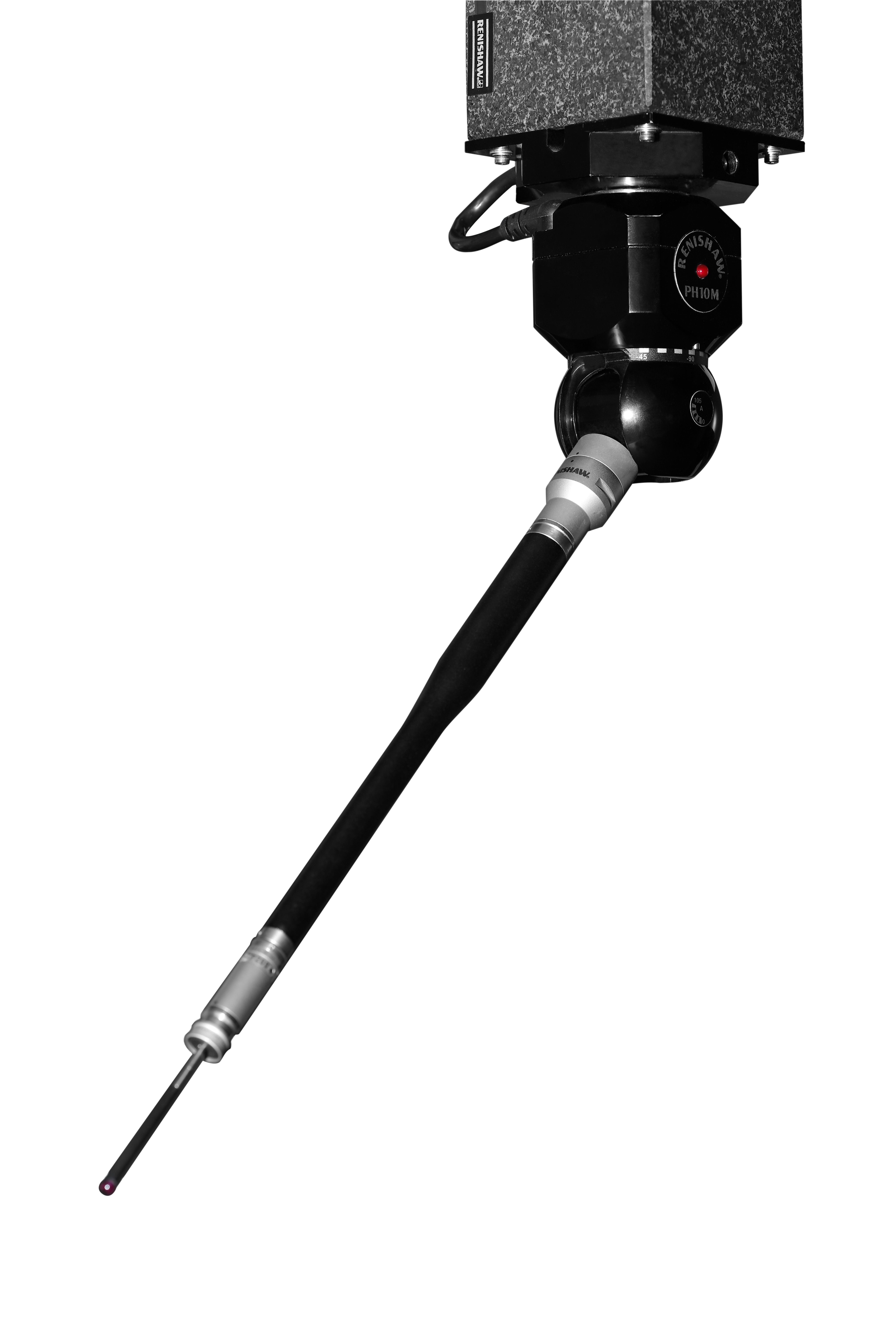

Probe systeem:Volledig meetsysteem, met inbegrip van proefkoppen, sondes en stielen.

Kalibratiebal:Ø20 mm bolvormige referentiegever met draad M10, rondheid ≤0,3 μm, toegankelijk vanaf alle zes halve assen.
