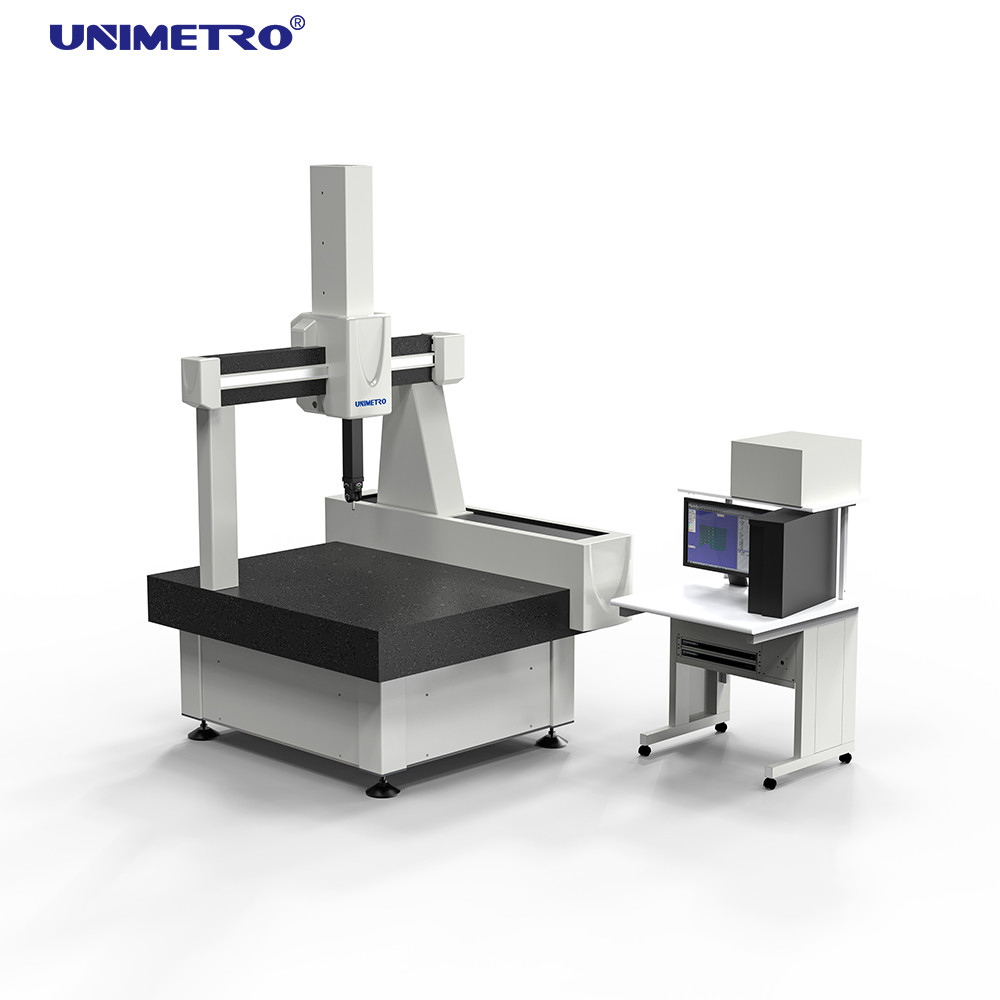

Name: Semi-handmatische 3D-meetmachine met een meetbereik van 710×1016×610 mm, marmeren basis en een schaalresolutie van 0,5 µm
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Helium
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Productnaam:	CMM Gecoördineerde Metende machine	Materiaal:	Marmeren basis
Meetbereik:	710 X 1016 X 610 mm	Overralldiamension:	1460 X 1800 X 2700 mm
Machinegewicht:	2380kg	MPEe:	≤ 1.8+L/350 (μm)
MPEp:	≤ 2.3μm	Schaalresolutie:	0.5 mm
Markeren:	3D cmm gecoördineerde metende machine , Helium 3D coördinaten meetmachine

Productomschrijving

Semi-handmatige 3D-coördinaten meetmachine, Helium-serie, meetbereik 700 × 1000 × 600 mm

Productoverzicht

De "Helium"-serie vertegenwoordigt UNIMETRO's meest nauwkeurige 3D-coördinatenmetingsmachine, die volledig is ontwikkeld en ontworpen met Duitse technologie.Elk onderdeel wordt tijdens de productie strikt geselecteerd.Alle machines zijn gecertificeerd volgens de ISO 10360-2-normen met behulp van ultraprecieze lasermetingen en DKD-gecertificeerde vaste metingen.

Technische specificaties

Parameter	Specificatie
Metingsgebied	X=710mm, Y=1016mm, Z=610mm
Algemene afmetingen	1460 × 1800 × 2700 mm
Maximaal deelgewicht	1000 kg
Gewicht van de machine	2380 kg
MPEe	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3 μm
Resolutie op schaal	0.5 μm
Maximale 3D snelheid	520 mm/s
Maximale 3D-versnelling	900 mm/s

Belangrijkste voordelen

Patent dubbele passieve trillingsdemping
Hoogwaardige werktafel van graniet
Bijgevoegde gidsen in alle assen
"Automatisch corrigerende" wrijvingstransmissie
Geïmporteerde belangrijkste onderdelen
RENISHAW optische schaal
Luchtlagers omringend geleidingsweg aan alle vier zijden
Technologie voor kleine gaten

Metingssoftware

Rational-DMIS- Een uitgebreid 3D-metingssoftwarepakket dat is ontwikkeld met volledige native DMIS-kernelondersteuning (ISO 22093:2003 standaard).het stelt de standaard voor CMM-metingssoftware.

Specificaties van het proefsysteem

Proefkop:MH20i handleiding hoofd door RENISHAW

Kenmerken	Specificatie
Herhaalbaarheid van de positie	± 0,5 μm
Positioneringsstappen	15°
Rotatieas	± 180°
Schommelas	0°-90°
Totaal aantal posities	140 mm
Werktemperatuur	10-40°C

Probecomponenten:TP20 SF-module met M2-sonde-assemblage

Deelnummer	Beschrijving	Specificaties	Hoeveelheid
A-5004-7585	Verlengstaaf van de sonde	10 mm	1
A-5004-7586	Verlengstaaf van de sonde	20 mm	2
A-5000-2280	Verlengstaaf van de sonde	240 mm	1
A-5000-7805	Ballensonde	Φ0,7 × 10 mm	2
A-5000-7806	Ballensonde	Φ1 × 10 mm	2
A-5000-3603	Ballensonde	Φ2×10 mm	2
A-5000-3604	Ballensonde	Φ3×10 mm	2
A-5000-4161	Ballensonde	Φ4×10 mm	1
A-5000-2286	Ballensonde	Φ5 × 10 mm	1
-	Proefknop	-	2

Totaal:10 soorten, 16 stuks

Portfolio van bedrijven en cliënten

Vaak gestelde vragen

Q1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.

V2: Wat produceert uw bedrijf voornamelijk?

A2: Wij zijn gespecialiseerd in visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen, en gerelateerde apparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.

Q4: Accepteert u op maat gemaakte diensten?

A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.

Q5: Wat is uw garantieperiode?

A5: Onze producten hebben een garantie van 1 jaar. We hebben de duurzaamheid van breekbare onderdelen verbeterd om de betrouwbaarheid van het product te waarborgen.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Certificering:	CE,ISO
Modelnummer:	Helium

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	Houten geval
Levertijd:	3~5 weken
Betalingscondities:	T/T,L/C
Levering vermogen:	40
