Eén-Frame 3D Coördinatenmeetmachine met Lange Slagafstand
Productoverzicht

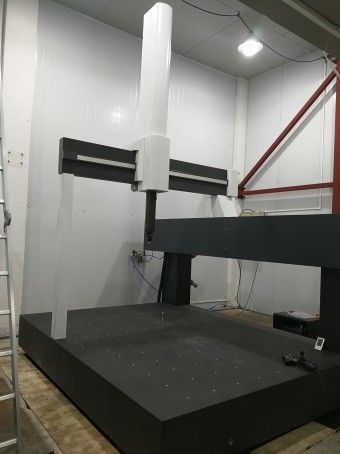

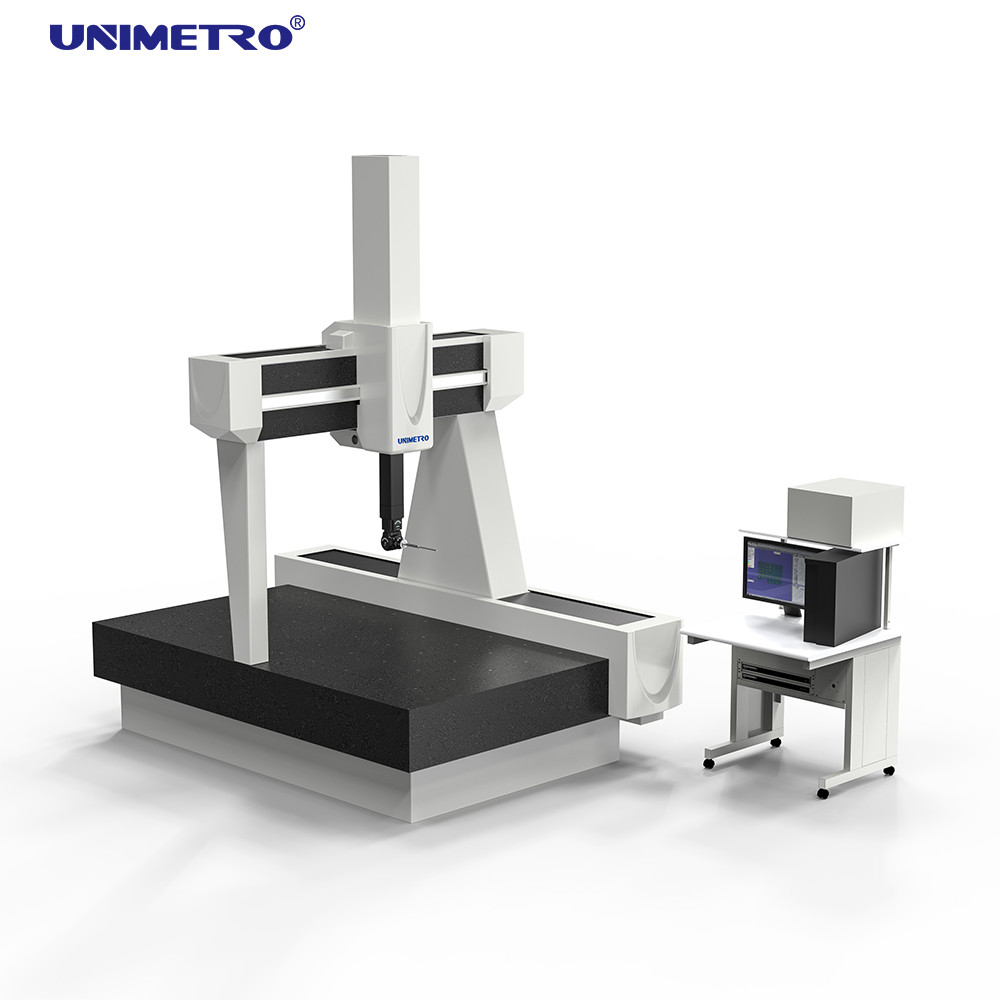

"Krypton" is een hoog-precisie, hoog-betrouwbare, grootschalige drievoudige coördinatenmeetmachine met een uniek eenzijdig hoog ontwerp. Gebaseerd op universele modulaire ontwerpprincipes, garandeert het uitzonderlijke betrouwbaarheid voor alle soorten coördinatenmeetmachines en is het gemakkelijk te onderhouden. De verschillende specificaties van dit model omvatten verlengrails van meer dan 10 meter, waardoor installatie onder het grondoppervlak mogelijk is. De Krypton-serie ondersteunt meerdere meetmethoden, waaronder touch-trigger digitale probe-meting, continue contact analoge probe-scanning en laserprobe-scanning. Alle probe-opties zijn volledig uitwisselbaar, wat de meting van duizenden geometrische en vrij-vorm onderdelen vergemakkelijkt.
Technische Parameters
| Productnaam |
Portaaltype Coördinatenmeetmachine CMM voor Automobielinspectie |
| Kr Serie |
Slagbereik (mm) |
Nauwkeurigheid (um) |
MPEe |
MPEp |
| 1000 |
X: 1000-5000
Y: 800 |
1.5+L/350um |
1.5um |
|
| 1200 |
X: 1000-5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000-5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000-5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500-6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500-8000
Y: 2000 |
|
|
|
Software Systeem
Meet SW: Rational-DMIS Geavanceerde versie (CAD)
Handleiding: Handleiding + schijf
Besturingssysteem & Probesysteem
Inclusief joystick: RENISHAW besturingssysteem, inclusief MCU joystick
Probenset: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Probe stylus: RENISHAW M2 M3 stylus
Typische Toepassingen
- Luchtvaartonderdelen en structurele onderdelen
- Groot tandwiel
- Grote stoomturbine voor energiecentrale
- Scheepsmotoren en propellers
- Treinonderdelen
Belangrijkste Kenmerken

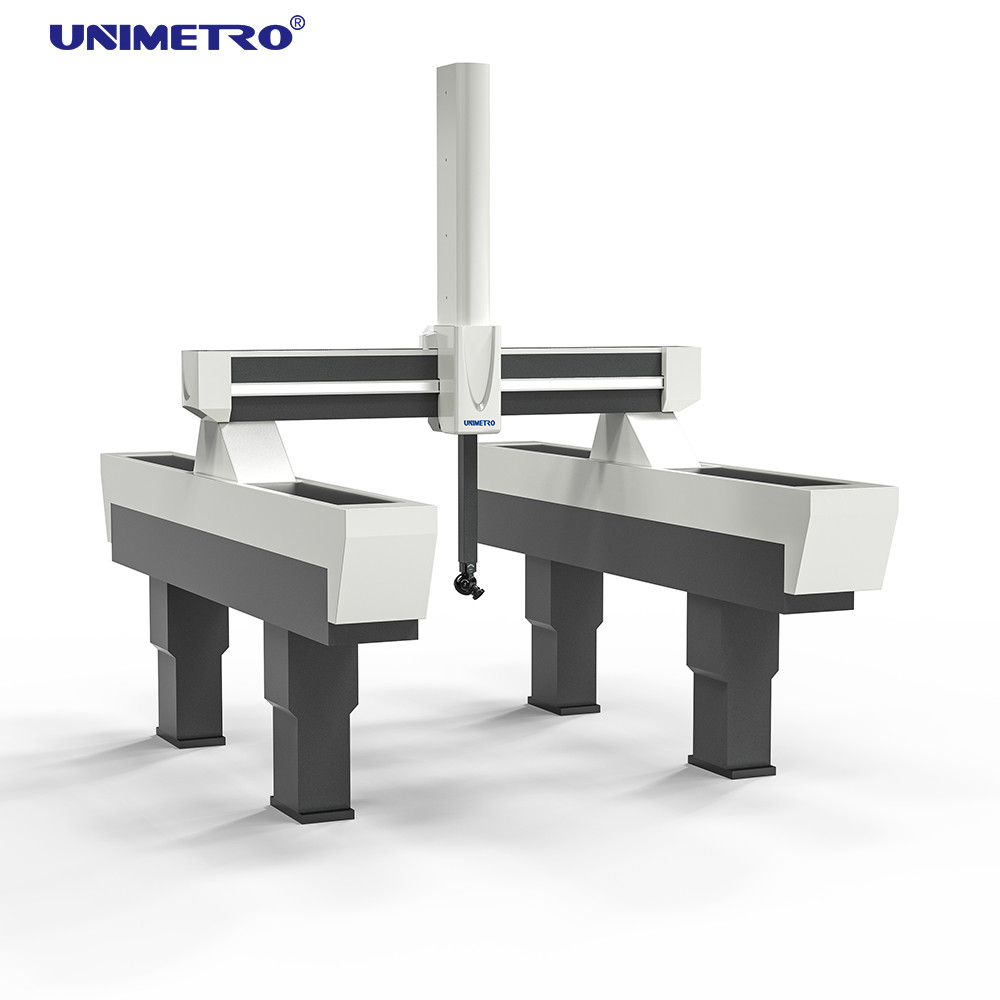

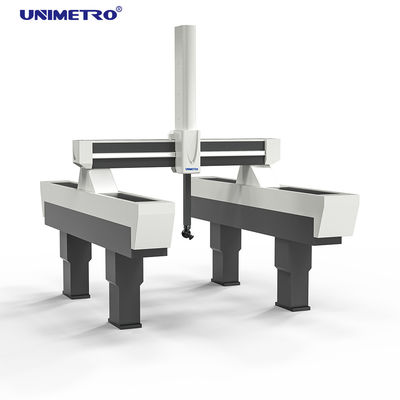

Verhoogde Railstructuur - Verbeterde Nauwkeurigheid en Stabiliteit
Het eenzijdige viaductontwerp op de drievoudige coördinatenmeetmachine vermindert de Abbe-fout aanzienlijk, wat resulteert in hogere nauwkeurigheid en sterk verbeterde stabiliteit.
Drie-assige Geleiderail - Volledig Afgesloten, Alleen Graniet Materiaal
Uitgerust met afgesloten geleiderails op alle machines om schade door externe stoferosie te voorkomen en bescherming te bieden tegen vervuiling en temperatuurschommelingen. Dit is met name belangrijk voor zware omstandigheden. Alle drie de assen zijn gemaakt van graniet, dat corrosiebestendig is en identieke thermische uitzettingscoëfficiënten heeft, wat zorgt voor hogere nauwkeurigheid.
Software
Rational-DMIS is een nieuw ontwikkeld grootschalig geïntegreerd 3D-meetsoftwarepakket. De softwareontwikkeling houdt rekening met zowel de behoeften van beginners voor gebruiksgemak als de functionele vereisten van gevorderde gebruikers. Belangrijker nog, het vertegenwoordigt een model van standaardisatie van CMM-meetsoftware.
Rational DMIS-programma's zijn ontworpen met de volledige en native DMIS-kernel tot versie 5.0 van DMIS, wat fundamenteel verschilt van zogenaamde "ondersteuning DMIS" (waarbij de kernel geen DMIS is). Als een gevestigde ISO-standaard (ISO 22093:2003), garandeert DMIS industriestandaard compatibiliteit en prestaties.
