Gedetailleerde informatie

Productnaam:	Gantry Type coördinatenmeetmachine CMM voor auto-inspectie	Model:	Xeon
MPEe:	≤ 2,0+L/350 (μm)	MPEp:	2,0 μm
Waranty:	12 maanden	Voordeel:	stabiele structuur, groot bereik
Markeren:	Brugtype Gecoördineerde Metende Machines , CMM Coördinaat die Machines en Systemen meten , ISO-Coördinaat die Machines meten

Productomschrijving

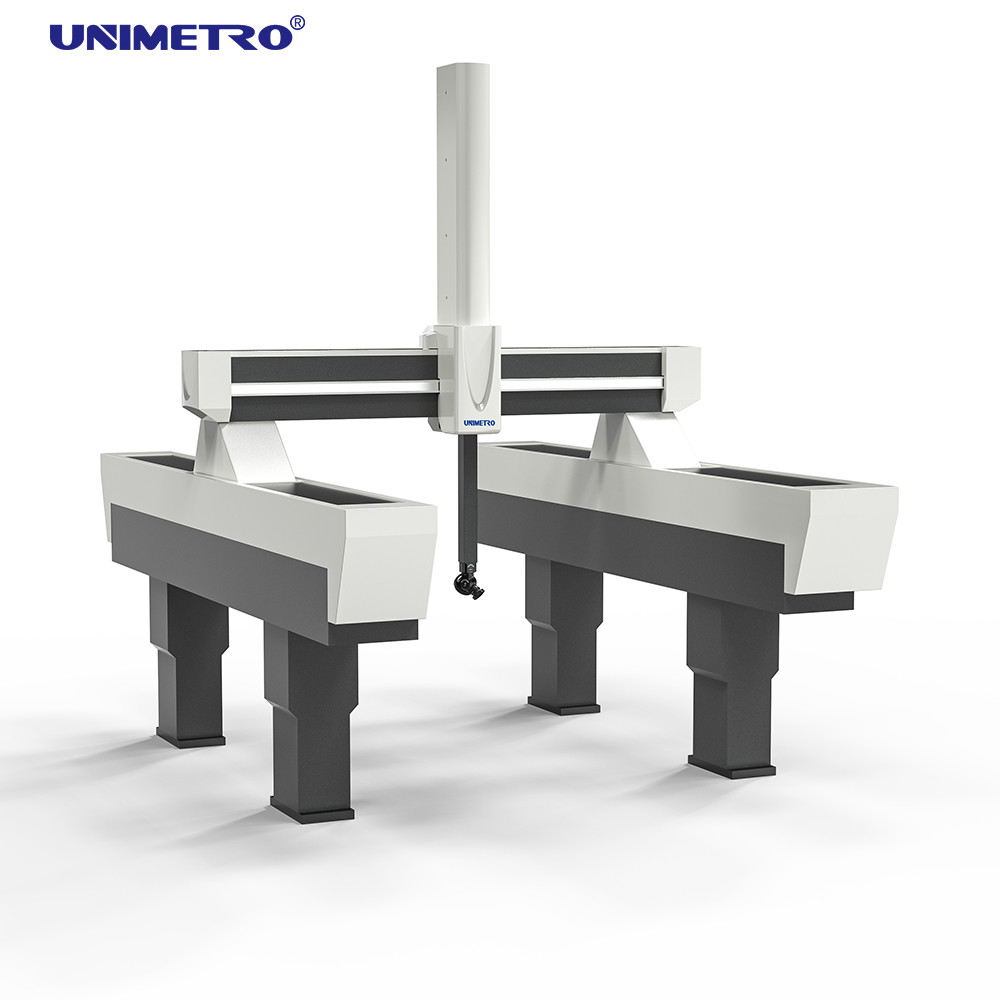

Gantry-stijl CMM-systemen en Coördinatenmeetmachines voor Automobielinspectie

Productoverzicht

Het portaaltype drievoudige coördinatenmeetinstrument uit de Xe-serie is voorzien van een overhead laserstructuurontwerp, wat zorgt voor een hoge precisieprestatie, ideaal voor het meten van krikken en complexe onderdeelstructuren. Verkrijgbaar met optionele trigger-sondes, analoge scansondes of scansondes om aan diverse meetvereisten te voldoen.

Dit systeem biedt effectieve oplossingen voor bedrijven die te maken hebben met grootschalige structurele onderdelen en pakt uitdagende meetproblemen aan in diverse industriële toepassingen.

Technische Parameters

Productserie	X-as Verplaatsing (mm)	Y-as Verplaatsing (mm)	Z-as Verplaatsing (mm)	MPEe Nauwkeurigheid	MPEp Nauwkeurigheid
Xe 1800,2000,2500	2000-4000	1500	1500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	2500-6000	1800	1800	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-6000	2000	2000	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-8000	2500	2500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	3500-8000	3000	3000	2.0+L/350μm	2.0μm
Xe 5000,6000	5000-8000	4000	4000	2.0+L/350μm	2.0μm

Software & Besturingssystemen

Software Systeem: Rational-DMIS Geavanceerde versie (CAD) met handmatig en schijf

Besturingssysteem: RENISHAW besturingssysteem met MCU joystick

Probe Opties: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Probe Stylus: RENISHAW M2 M3 stylus

Typische Toepassingen

Hoge herhaalbaarheid: Eenzijdige herhaalbaarheid ≤1μm

Automobielmotor- en versnellingsbakonderdelen
Luchtvaartbladen, motoren en vliegtuigonderdelen
Algemene Precisietechniek
Farmaceutische Productie

Belangrijkste Kenmerken

Drie-assige geleiding - volledig gesloten, volledig granieten materiaal: Gesloten geleiderails beschermen tegen stoferosie en milieuvervuiling. Alle drie assen zijn van granietconstructie voor corrosiebestendigheid en consistente thermische uitzettingscoëfficiënten.
Rasterliniaal - Renishaw hoge precisie rasterliniaal: Voorzien van Renishaw's nieuwste hoge-precisie Tonic rasterliniaal voor uitzonderlijke meetnauwkeurigheid.
Luchtzwevende geleiderail - rondom ontworpen aan alle zijden: Vierzijdige luchtzwevende geleiderailstructuur met meerdere luchtdrukregelkleppen en luchtlagers voor maximale stabiliteit tijdens beweging.

Software Mogelijkheden

Rational-DMIS is een uitgebreid 3D-meetsoftwarepakket ontwikkeld met zowel beginners als gevorderde gebruikers in gedachten. De software beschikt over een native DMIS-kernel (versie 5.0) en voldoet aan de ISO-norm 22093:2003, waarmee de standaard wordt gezet voor CMM-meetsoftware.

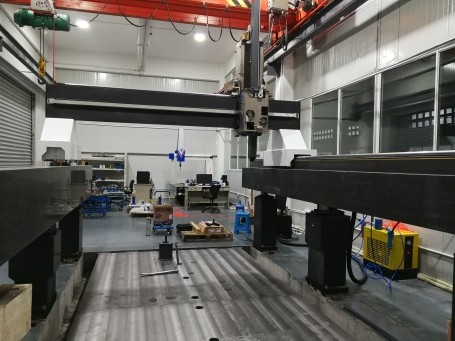

Productafbeeldingen

Onze Klanten & Agenten

Veelgestelde Vragen

V1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.

V2: Wat produceert uw bedrijf voornamelijk?

A2: Wij produceren voornamelijk Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en gerelateerde apparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.

V4: Accepteert u maatwerk?

A4: Ja, wij leveren zowel standaardmachines als op maat gemaakte oplossingen die zijn afgestemd op specifieke klantbehoeften.

V5: Wat is uw garantieperiode?

A5: Onze producten worden geleverd met 1 jaar garantie. We hebben de duurzaamheid van breekbare componenten verbeterd om de productbetrouwbaarheid te garanderen.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Certificering:	ISO
Modelnummer:	Xeon

Min. bestelaantal:	1set
Prijs:	onderhandelbaar
Verpakking Details:	houten geval
Levertijd:	45DAYS
Betalingscondities:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Levering vermogen:	10 reeks per Maand

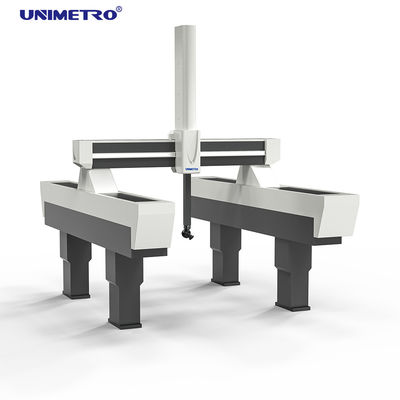

CMM in de vorm van een scharnier met een hoge-precisie roosterregelaar, volledig afgesloten granietleidingen en vierzijdige luchtdrijvende rails voor automobielinspectie
