| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Unimetro |
| Modelnummer: | Ranger600 |
| Min. bestelaantal: | 1 set |
| Prijs: | onderhandelbaar |
| Verpakking Details: | Houten behuizing + vacuümpakket |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Toepassingen: | Verticaal, conisch, snijkop, speciaal gevormd mes | Garantie: | 12 maanden |
|---|---|---|---|
| Lineaire schaalresolutie: | 0.1um | Modus: | hand of automatisch |
| Het werk afstand: | 90 mm | Diensten: | OEM, ODM |
| Markeren: | Optisch snijgereedschap inspectiesysteem |
||
Beschrijving

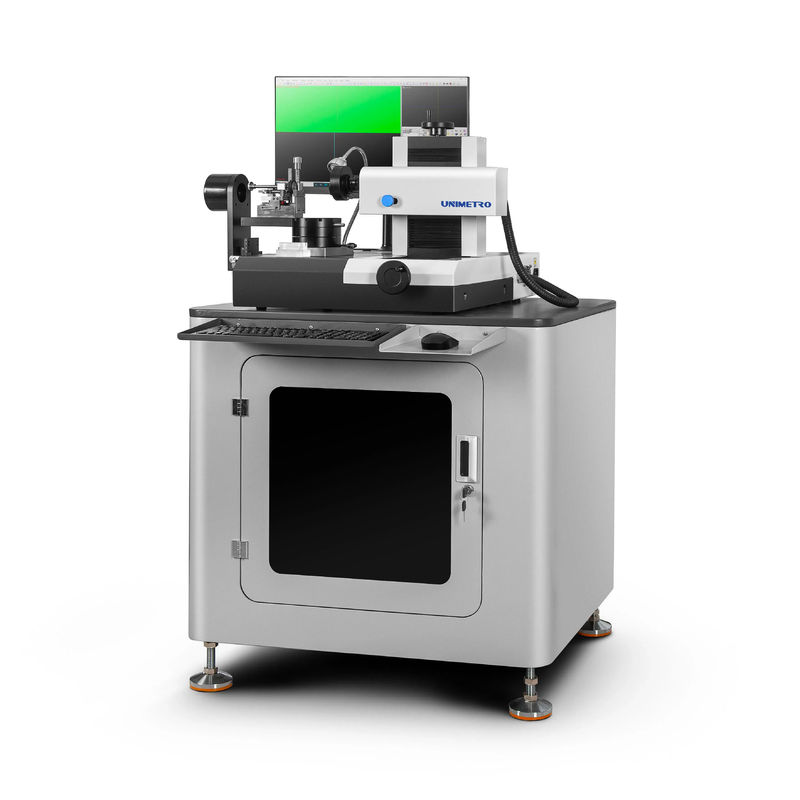

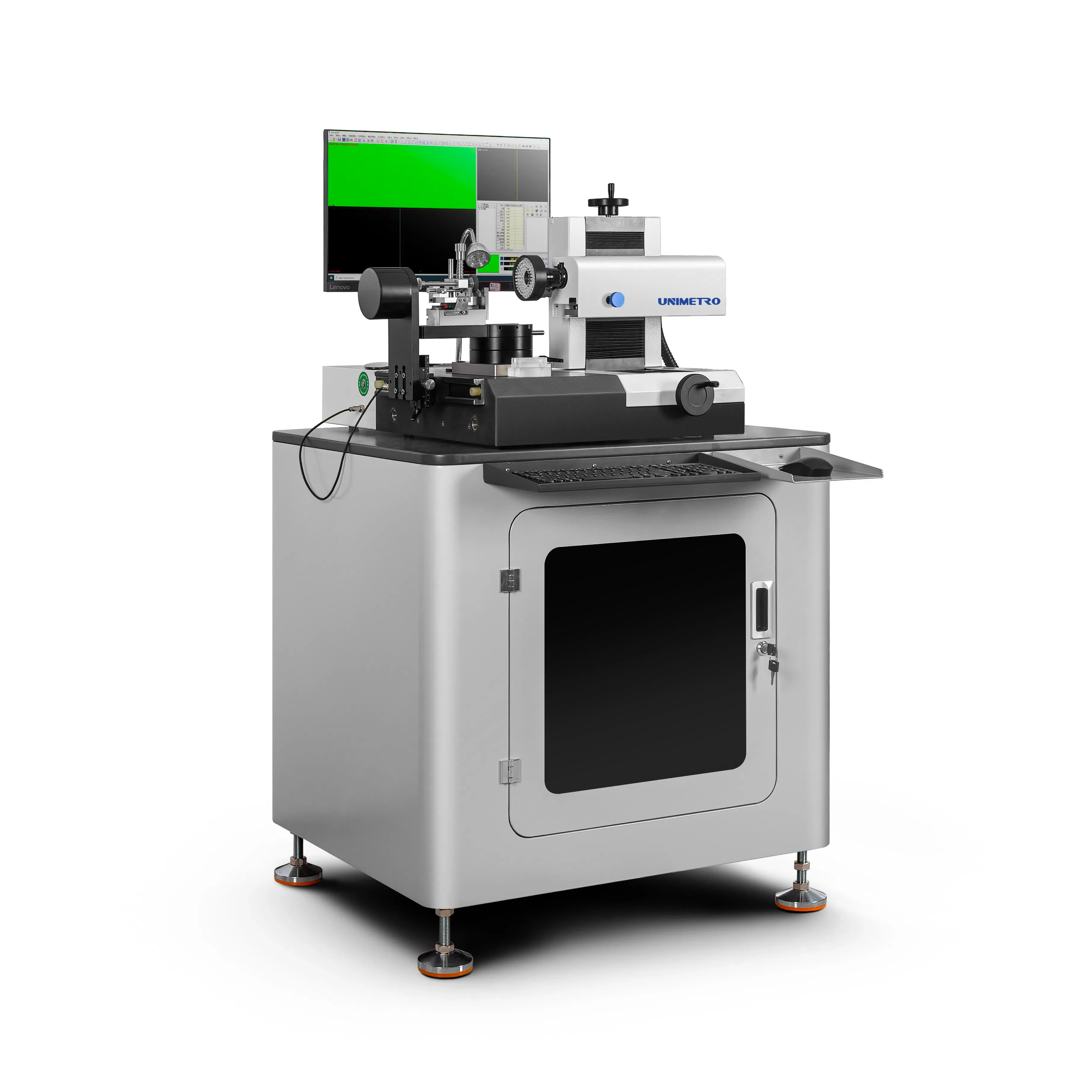

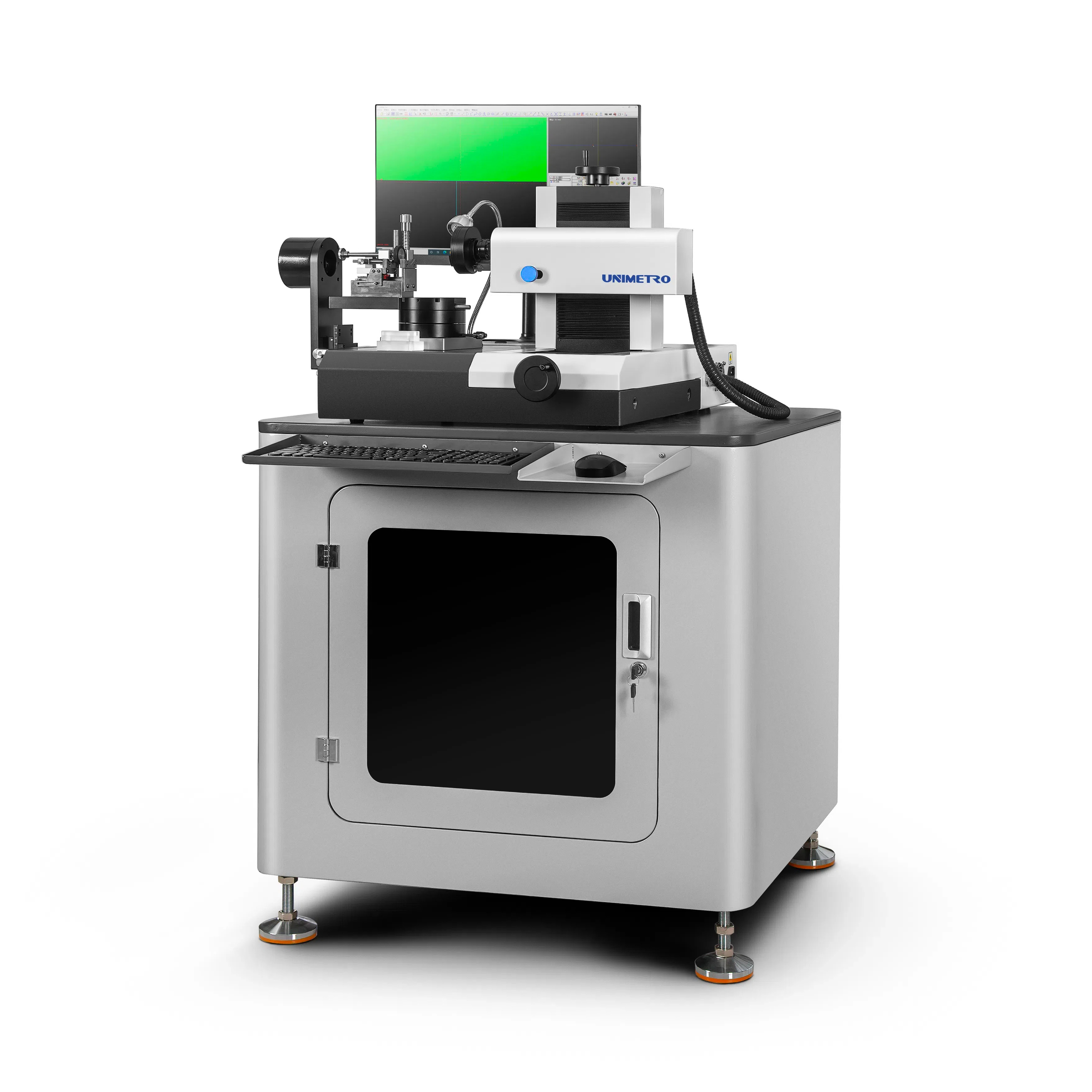

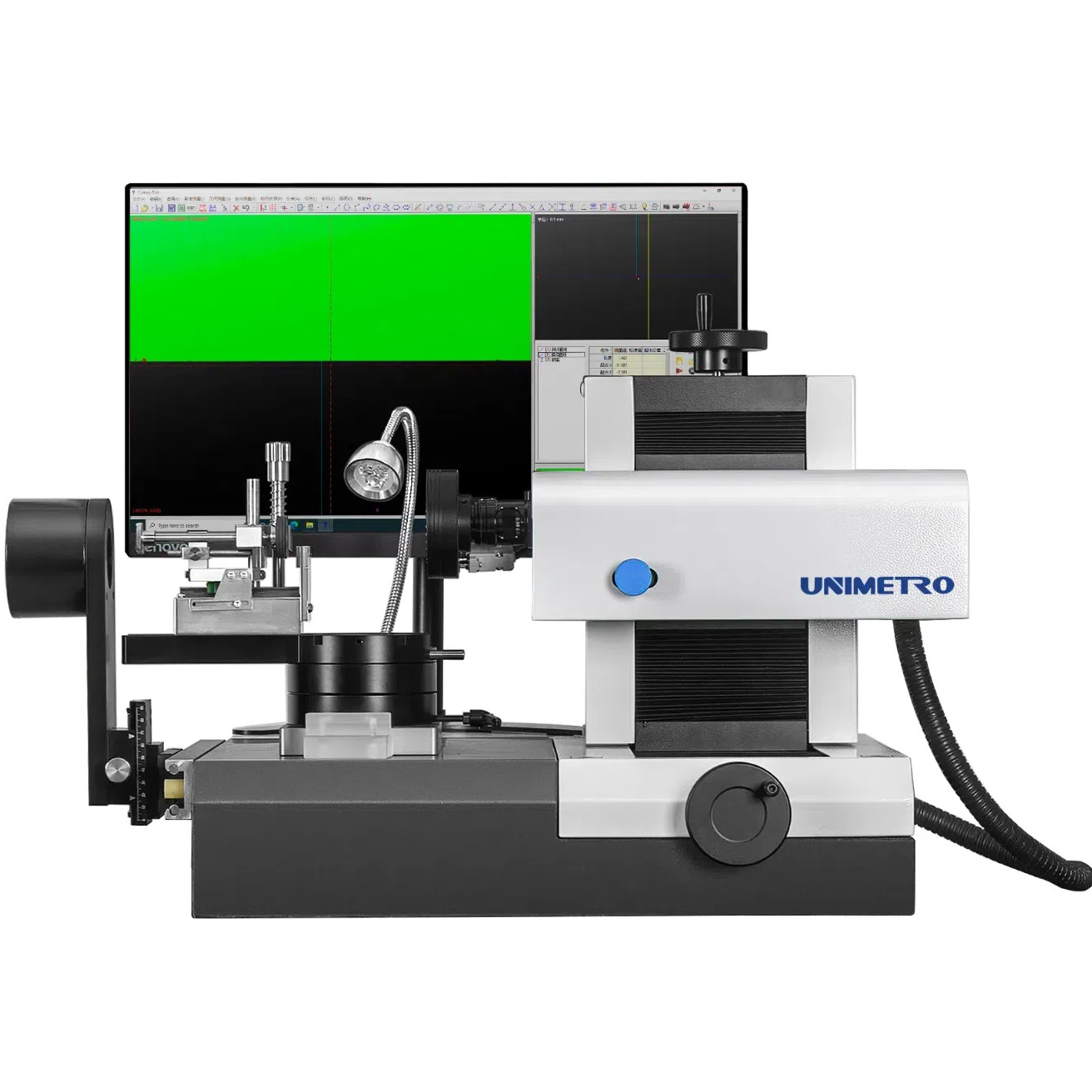

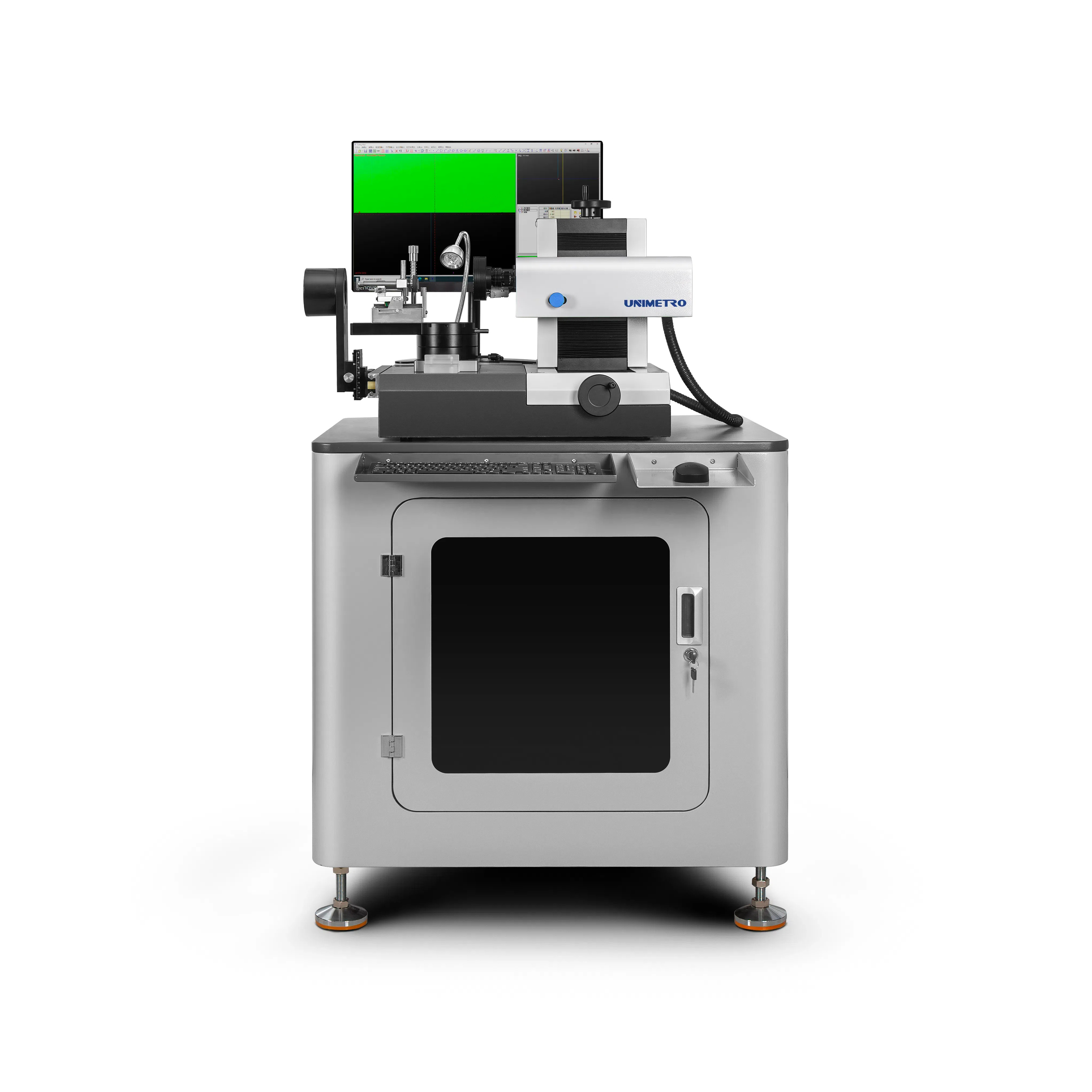

Het UNIMETRO RANGER600-gereedschapscontrolesysteem is de universele meetmachine voor boormachines, freesmachines en rekenmachines en afwasmachines met een flexibel verlichtingssysteem.Dankzij het compacte ontwerp en de grote stabiliteit, kan de RANGER600 worden gebruikt in de metrologische ruimte, bij inspectie of rechtstreeks in de productie.
Parameters
| Naam van het product | Multifunktioneel gereedschapsinspectieapparaat voor verscheidene snijwerktuigen | |||||
| Model | Ranger 600 | |||||
| X-asverkeer | 80 mm | |||||
| Y-asreizen | 60 mm | |||||
| Z-as meetbereik | 60 mm | |||||
| Maximale werktuigdiameter | 20 mm (optioneel 30 mm) | |||||
| Maximale lengte van het werktuig | 200 mm (optioneel 350 mm) | |||||
| Werkafstand | 90 mm | |||||
| Lens | 0.7X-4.5X geborstelde zoomlens | |||||
| Camera | 5MP HD camera | |||||
| Resolutie op lineaire schaal | 0.1um | |||||
| Vergroting | 12.6X-79.2X/25.2X-158.4X (optioneel) | |||||
| Zichtveld | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (optioneel) | |||||
| Precisiteit | X ~ Y, (2,5 + L / 100) μm, L is de gemeten lengte | |||||
| PC's | Windows 10 besturingssysteem, met 24" LCD-scherm | |||||
| Verlichtingssysteem | 8 secties LED-ringlicht, contourenlicht en flexibel hulplicht, allemaal softwarebesturing en programmeerbaar. | |||||
| Invoerformaat | DXF-bestanden | |||||
| Outputformaat | EXCEL, DXF | |||||
Accessoires
Vrijehoek hulplicht Contourlichtmodule
| Een dimbaar extra licht is beschikbaar op een flexibele arm, waardoor de gebruikers een lokaal verbeterd beeld krijgen. | Dit is verplaatsbaar in de richting van de X-as en biedt de beste afbeelding en scherpe rand van het object voor de gebruiker bij het meten van de contour van het gereedschap. |
Basistafel Gereedschapsholding
| Een stevig staand werkstation met een praktische en open opslagruimte voor de opslag van materialen en gereedschappen. | Een gereedschapsholder met meerdere delen is aan de zijkant van de machine ingebed. |
Kenmerken
1Geavanceerd ontwerp
>Ergonomisch ontwerp en solide constructie.
>HD-beeldopname en displaycombinatie, ook microscopisch vergrootingsniveau is optioneel.
>Stabiel en nauwkeurig V-blok voor gemakkelijk vasthouden en uitlijnen van gereedschappen.
>Op het draaistapje zijn mechanische vaste meethoeken van 0° en 90° beschikbaar.
>High accuracy encoder is ingebed in de draaitafel, biedt nauwkeurige hoek locatie voor gebruikers.
>Meerdere secties programmeerbaar LED-ringlicht voor oppervlakteverlichting, ook met contourenverlichting en vrijhoekige hulpverlichting voor standaardfuncties.
> SMARTOOL meetsoftware biedt specifieke meetfuncties voor snijgereedschappen.
>Automatische randdetectie, snelle hoekmeting met reticel, CAD-elementvergelijkingsfuncties zijn beschikbaar.
2. Meerdere hoeken meten
Voor een snellere en nauwkeurigere plaatsing van de werktuighoek tijdens het meetproces biedt de draaitafel van de RANGER600 2 mechanische vaste hoeken, 0 en 90 graden.Bij de 0 graden positie gebruikers in staat zijn om te meten Tool End, Tool End - Center shaft, Tool End - voorhoek, enz. En 90 graden positie is beschikbaar voor Helix hoek, Axial Front hoek, Eerste Achterhoek, Tweede Achterhoek en Tilting Edge hoek, enz.
0° 45° 90°
