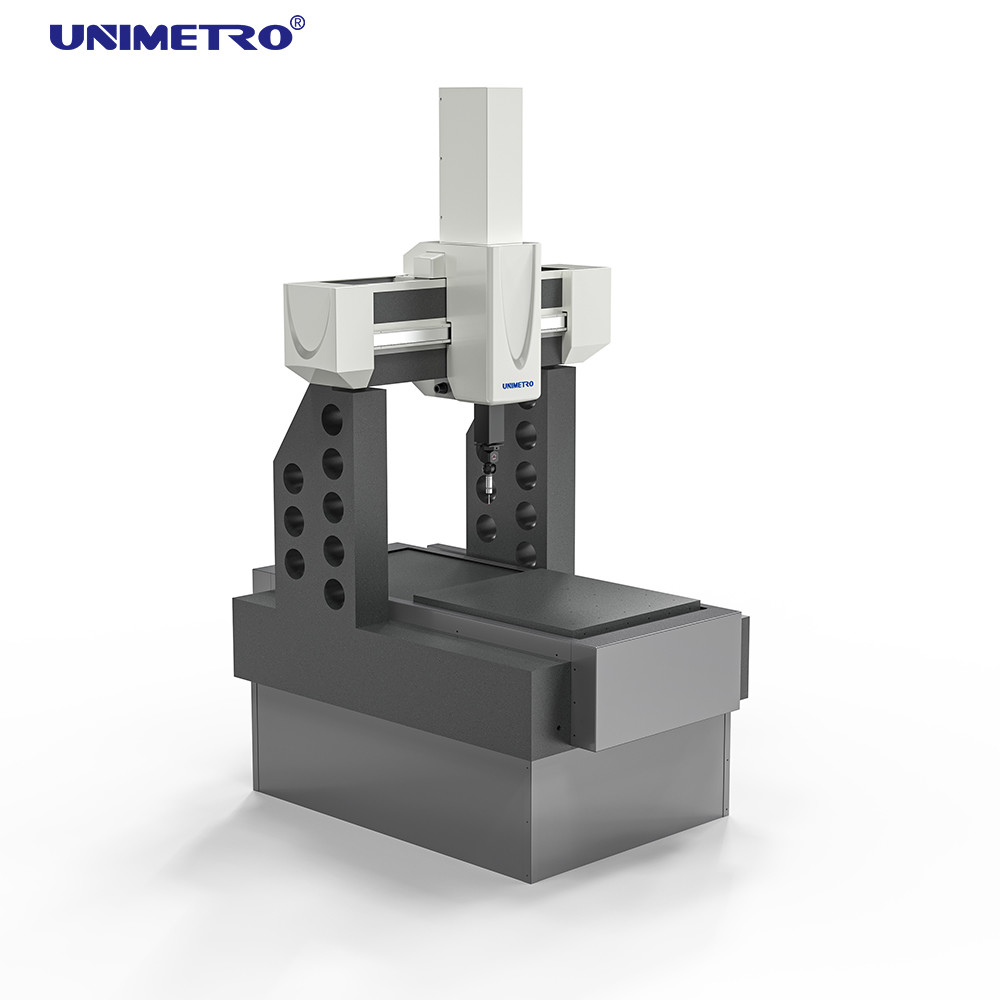

OEM geautomatiseerde 3D coördinaten meetmachine voor CAD vergelijking met High Precision Grating Ruler

De brug 3D Coördinatenmeetmachine (CMM) heeft een vereenvoudigd ontwerp en biedt uitzonderlijke kosteneffectiviteit voor precisiebewerkingstoepassingen. Ideaal voor testvereisten in elektronica, mallen, huishoudelijke apparaten, kleine auto-onderdelen en luchtvaartcomponenten.

Het granieten werkplatform vormt de basis van de 3D Coördinatenmeetmachine (CMM), waarbij alle drie de assen van granietmateriaal zijn gemaakt. Dit biedt spanningsvrije, roestvrije en corrosiebestendige eigenschappen met een lage thermische uitzettingscoëfficiënt en minimale temperatuurgeïnduceerde vervorming. Vermindert effectief machinevibraties en verbetert de algehele prestaties.

Maakt gebruik van wrijvingstransmissie over alle drie de assen met een stabiel transmissiesysteem met "zelfcorrigerende afwijking". De "vaste + micro-ophanging" structuur zorgt voor parallelle transmissie naar de geleiderail, terwijl precisie stabiliteit en bewegingsconsistentie behouden blijven. Biedt verbeterde botsingsbescherming voor veiligere werking.

Maakt gebruik van Renishaw hoge precisie grating linialen met een resolutie variërend van 0,1 µm tot 20 nm. De wereldwijde reputatie van Renishaw garandeert kwaliteit en betrouwbare after-sales service voor alle coördinatensysteemcomponenten.

De Helium serie 3D Coördinatenmeetmachine (CMM) is speciaal ontworpen voor de industrie van kleine en middelgrote producten, mallen en elektronische producten. Verkrijgbaar in aanpasbare maten volgens de eisen van de klant. Kenmerken lichtgewicht ontwerp, snelle installatie en geen funderingsvereisten.

Rational-DMIS is een uitgebreid geïntegreerd 3D-meetsoftwarepakket, ontwikkeld met zowel gebruiksvriendelijkheid voor beginners als geavanceerde functionaliteit. Gebouwd met een native DMIS-kernel die voldoet aan de ISO-standaard ISO 22093:2003, zet het de standaard voor CMM-meetsoftware.

MH20I Handmatige Kop van RENISHAW (Handmatig)

• Indexeerbare as A: 0°~90° Stapafstand: 15°
• Indexeerbare as B: ±180° Stapafstand: 15°
• Ruimtelijke meetoriëntatie: 168 keer
• Positieherhaalbaarheid: 1,5 µm

PH20MT Gemotoriseerde Sondekopen van RENISHAW

• Herhaalbaarheid van positie: +0,5 µm
• Positioneringsstappen: Onbeperkt
• Draaias: 360°
• Zwaaias: 0°-115°
• Totaal aantal posities: Talloos
• Bedrijfstemperatuur: 10-40°C

PH10T van RENISHAW

Compatibel met elke M8 schroefdraad interface sonde en verlengstuk (maximale toegestane verlenging tot 300 mm).

Voornamelijk gebruikt voor het meten van kasten, frames, tandwielen, nokken, wormwielen, wormen, bladen, curven en gebogen oppervlakken in machines, auto-, luchtvaart-, militaire, meubel-, gereedschapsprototypes en andere kleine tot middelgrote onderdelen- en malindustrieën.

Ook toepasbaar in de elektronica-, hardware- en kunststofindustrieën voor nauwkeurige detectie van afmetingen, vorm en toleranties van werkstukken. Capabel voor inspectie van onderdelen, vormmeting en procescontrole taken.
