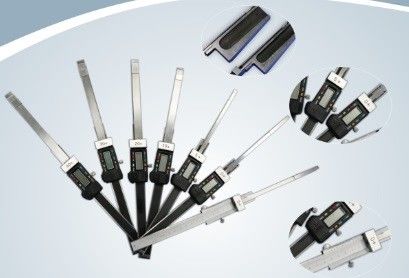

Elektronische Meetklok met Optische Lineaire Encoder
Digitale Precisieweegschaal in Wigvorm
Geavanceerde elektronische meetklok met optische lineaire encodertechnologie voor nauwkeurige spleetmeting in industriële toepassingen.
Productfunctie
Ontworpen voor statische of dynamische spleetmeting aan turbines en hydraulische turbines. Voorzien van een duidelijk LCD-display voor nauwkeurige aflezingen.
Gebruiksaanwijzing
- Batterijvervanging: Open de klep om de batterij te vervangen, sluit deze vervolgens om stevig te vergrendelen
- ZERO Knop: Stel de aflezing in op 0 in elke positie
- AAN/UIT Knop: Stroomregeling
- Voorbereiding: Draai de schroef los, maak de schaalzijden schoon met een doek, beweeg de leeskop naar het rechteruiteinde, lijn de hulpmeetschaal uit met de wig, stel de aflezing in op 0

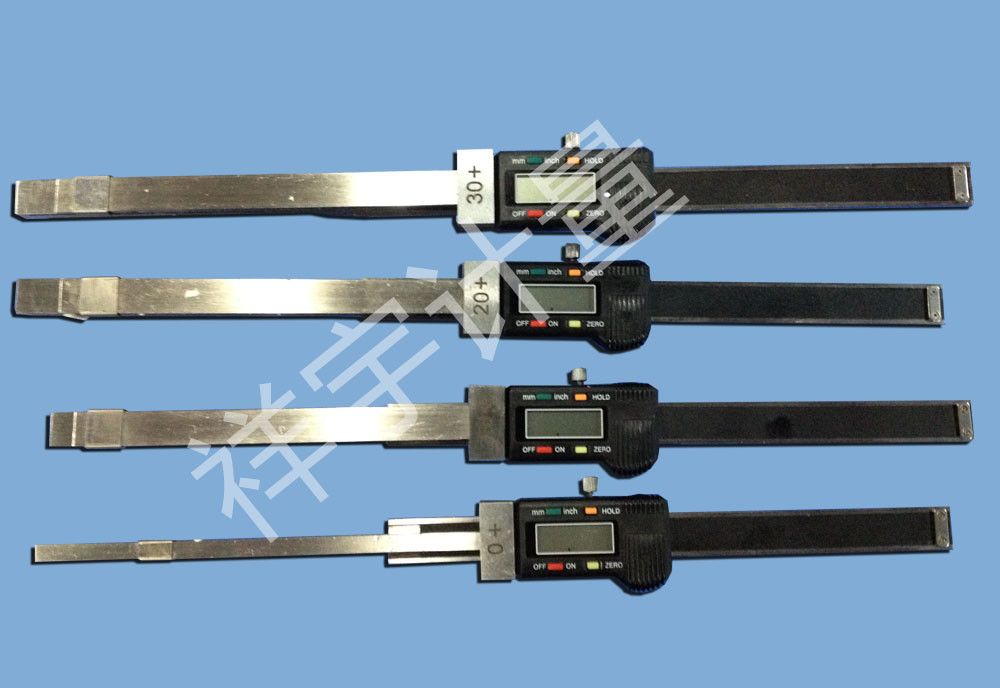

Beschikbare Modellen
| Model |
Meetbereik |
| UNIMETRO UXY-1 |
0-10mm |
| UNIMETRO UXY-2 |
5-15mm |
| UNIMETRO UXY-3 |
10-20mm |
| UNIMETRO UXY-4 |
20-30mm |
| UNIMETRO UXY-5 |
30-40mm |
Meetprocedures
Directe Meting (Model UXY-1)
Steek de wigvoeler in de wiggroef, zorg ervoor dat de onderkant van de hulpmeetschaal volledig contact maakt met het meetoppervlak en verticaal blijft. LCD toont directe meetgegevens.
Optellen van Metingen (Modellen UXY-2 tot UXY-5)
Lijn de hulpmeetschaal uit met de zijkant van het wigblok, stel de positie in op 0, voer vervolgens de meting uit. Bereken de werkelijke waarde met de formule: LCD-weergavewaarde + wigafleeswaarde.
Voorbeeld: Weergave toont 7,5 mm, wigmarkering +5 mm (Model 2) = Werkelijke waarde 12,5 mm
Technische Specificaties
| Parameter |
Specificatie |
| Meetbereik |
0-10mm, 5-15mm, 10-20mm, 20-30mm, 30-40mm |
| Resolutie |
0,01mm |
| Nauwkeurigheid |
0,03mm |
| Max. Bewegingssnelheid |
1,5 m/s |
| Werktemperatuur |
0-40°C |
| Vochtigheid |
80% |
| Batterij |
1,5V (SR44W) |
Aangepaste opties beschikbaar met 15 werkdagen levering
Gebruiksvoorzorgen
- Vermijd stoffige of natte omgevingen - houd de luchtvochtigheid onder de 80%
- Bescherm tegen UV-straling en straling van hoge temperaturen
- Behandel het bewegende schaalblok voorzichtig om vallen of stootschade te voorkomen
- Houd uit de buurt van magnetische objecten
- Alleen schoonmaken met benzine, gebruik horlogesmeermiddel voor glijdende oppervlakken
- Gebruik geen alcohol - bescherm elektronica tegen contact met vloeistoffen
Probleemoplossingsgids
| Fout |
Mogelijke oorzaak |
Oplossing |
| LCD toont niets of tekens knipperen |
Lage batterij of losse batterijverbinding |
Vervang of pas de batterij aan |
Productafbeeldingen
