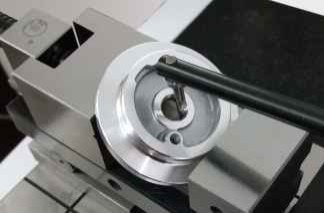

oppervlakte- en contourroofheidstester voor gewrichtsarmlagers
De SPR1000-serie oppervlaktehoogtecontourmeter is een precisie-metingssysteem dat is ontworpen voor een uitgebreide oppervlaktanalyse van industriële componenten, waaronder gewrichtsarmlagers,optische germaniumkristallen, afdichtingsringen en turbo afdichtingen.
Grondslagen van oppervlaktemetingen
Alle oppervlakken kunnen worden gemeten op basis van vier belangrijke elementen die hun functionele kenmerken definiëren:
- Afmetingen:Lineaire relaties tussen straal, hoek, afstand en oppervlakken
- De vorm:Afwijking van de doelgeometrie (vlak, bol, kegel) doorgaans veroorzaakt door een machinefout
- Ruwheid:oppervlaktekstuur van snijgereedschappen of van bewerkingen
- Waviness:Niet-ideale machine-effecten door trillingen, onvoldoende stijfheid of procesinstabiliteit
Kenmerken van de SPR1000-serie
Standaardconfiguratie met optimale kostenefficiëntie.Kenmerken Dual sensor technologie die digitale contour sensing combineert met inductieve ruwheidsmeting voor uitgebreide oppervlaktanalyse in één machine.
Metingen toepassingen
Technische specificaties
| Specificatie |
Waarde |
| Modelnummer |
PR1103G-sdk |
| Meetbereik X-as |
100 mm |
| Meetbereik Z-as |
320 mm |
| Meetbereik Z1-as |
C:±12,5 mm/R:±420 μm |
| Contournauwkeurigheid Z1 Lineaire nauwkeurigheid |
± 1,5 + 0,5 + 0,2 μm |
| Boognauwkeurigheid |
±(2+R/8) μm |
| Hoeknauwkeurigheid |
±2′ |
| Rechtheid |
00,8 μm/100 mm |
| Ruwheid Lineaire precisie |
± 4% |
| Restgeluid |
≤ 0,02 μm |
| Dubbele waarde |
1δ≤2nm |
| Afscheidingsgolflengte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Nominale lengte |
λcX2,3,4,5,6,7 |
| X-as aandrijfsnelheid |
0.1~10 mm/s |
| Versnellingssnelheid op de Z-as |
0.5-10 mm/s |
Metingsmogelijkheden
Profielanalyse:Lijnelementen, puntkenmerken, afstanden tussen punten en lijnen, positie-analyse met inbegrip van afstand, parallelisme, loodrechtheid, hoek, groefdiepte, groefbreedte, straal,rechte analyse, convexiteitsanalyse en profielanalyse.
Parameters van ruwheid:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Waviness Parameters:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originele contourparameters:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemcomponenten
Digitale contoursensor van de P-serie
- Resolutie: 0,02-0,2 μm
- Bereik: ±7,5-±30μm
- Lineaire nauwkeurigheid: ± 1,5 + 0,6H
- Meetkracht: 1,2 kg
- Behoudt een uitstekende lineariteit over grote meetbereiken
Opties voor het aandrijfsysteem
- Spoorvervoer: 100-150 mm
- Aantal Interval: 0,2 ~ 2 μm
- Contourrechtsheid: 0,5 μm/100 mm
- Ruwheid Restwaarde: ≤ 0,02 μm
- Maximale snelheid: 10 mm/s
- Minimum snelheid: 0,1 mm/s
- Standaard aandrijving voldoet aan de eisen voor de meet van de contour van een deelniveau
Kolomcomponenten
- Afstand: 320~420mm / 520~620mm (keuzebaar)
- Maximale snelheid: 10 mm/s
- Minimale snelheid: 0,5 mm/s
- Positioneringsnauwkeurigheid: 0,01 mm
- Het lichtgewicht van het frame zorgt voor langdurige stabiliteit zonder vervorming
Platformcomponenten
- Materiaal: Marmeren constructies
- Specificaties: 500 × 800 mm, 500 × 1000 mm
- Eén-stuk ontwerp met compacte structuur voor eenvoudig onderhoud
Vaak gestelde vragen
Bent u een fabriek of handelsonderneming?
We zijn een fabriek en geven binnen 24 uur antwoord.
Wat maakt uw bedrijf voornamelijk?
Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en gerelateerde apparatuur.
Hoe kies ik de juiste specificatie?
Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
Accepteert u een op maat gemaakte service?
Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.
Wat is uw garantieperiode?
Onze producten hebben een garantie van één jaar en we hebben de duurzaamheid van de breekbare onderdelen verbeterd om de betrouwbaarheid te garanderen.
