RMW geavanceerde multifunctioneel oppervlakroefheidstester
Professionele oppervlakkrapheidstester met sondevrije inductieve sensortechnologie voor uitgebreide oppervlaktanalyse en -meting.
Grondbeginselen voor de meting van de oppervlaktebruinheid
Oppervlaktanalyse omvat vier kritische meetbare elementen die essentieel zijn voor een zeer nauwkeurige evaluatie van onderdelen:
- Afmetingen:Lineaire relaties die functionele oppervlaktevormen definiëren, met inbegrip van straal, hoeken en afstanden
- De vorm:Afwijkingen van de meetoppervlakgeometrie veroorzaakt door machinefouten
- Ruwheid:Veranderingen in oppervlaktekstuur als gevolg van snijgereedschappen en bewerkingen
- Waviness:Periodieke oppervlakte-onregelmatigheden als gevolg van trillingen, stijfheidsproblemen of procesinstabiliteit
Kenmerken van de SR1000-serie
Desktop standaardconfiguratie met uitzonderlijke kostenefficiëntie en prestaties:
- Loodloze standaard inductieve sensortechnologie
- Uitgebreide evaluatie van honderden parameters voor ruwheid, golvendheid en profiel
- Metingsmogelijkheden van professionele kwaliteit
Metingen toepassingen

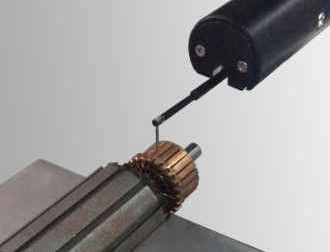

Commutatoren

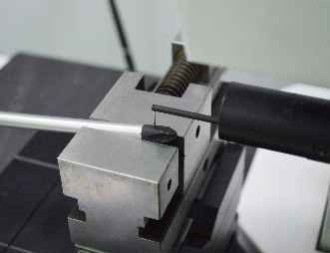

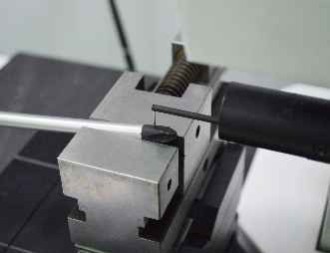

Schroevendraaierhandgreep

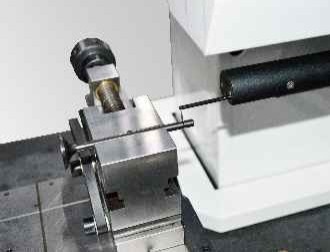

Valvecomponent

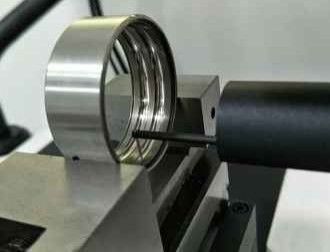

Lagers
Technische specificaties
| Specificatie |
Waarde |
| Modelnummer |
SR1133G-zak |
| X-as meetbereik |
100 mm |
| Z-as meetbereik |
320 mm |
| Z1-as Bereik |
±420μm/65536:1 |
| Z1 Lineaire precisie |
± 4% |
| Herhaalbaarheid |
1δ≤2nm |
| Afscheidingsgolflengte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Nominale lengte |
λcX2,3,4,5,6,7 |
| Restgeluid |
≤ 0,005 μm |
| X-as aandrijfsnelheid |
0.1~10 mm/s |
| Versnellingssnelheid op de Z-as |
0.5-10 mm/s |
Metingsmogelijkheden
Uitgebreide parameteranalyse, met inbegrip van:
Parameters van ruwheid:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Waviness Parameters:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originele contourparameters:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemcomponenten
Inductieve sensor van de serie R
Resolutie: 65536:1 / 262144:1
Meetbereik: ±420μm / ±620μm
Lineaire nauwkeurigheid: R: ±4% / ±3%
Restgeluid: ≤ 0,007 μm / ≤ 0,005 μm
Ruwheidsreferentie: gids, geen lood
Een hoofdloze ruwheidssensor met uitstekende frequentie-responskenmerken en een brede signaalbandbreedte die het optimale sensortype is voor ruwheidsmetingen.
Opties voor het aandrijfsysteem
Spoorvervoer: 100-150 mm
Aantal Interval: 0,2 ~ 2 μm
Contourrechtsheid: 0,5 μm/100 mm
Ruwheid Restwaarde: ≤ 0,02 μm
Maximale snelheid: 10 mm/s
Minimale meetsnelheid: 0,1 mm/s
Standaard aandrijfsysteem met een meetnauwkeurigheid van de contour op gedeeltelijk niveau, compatibel met ruwheidssensoren voor metingen van meer dan Ra 0,1 micron.
Kolomcomponenten
Bereik: 320~420mm / 520~620mm
Maximale snelheid: 10 mm/s
Minimum snelheid: 0,5 mm/s
Positioneringsnauwkeurigheid: 0,01 mm
Een licht frame-kolomontwerp dat de langdurige stabiliteit zonder vervorming garandeert.
Platformcomponenten
Materiaal: Marmer
Specificaties: 500×800, 500×1000
Eén-stuk ontwerp met compacte structuur voor eenvoudig onderhoud en ruimte-efficiëntie.
Vaak gestelde vragen
Bent u een fabriek of handelsonderneming?
We zijn een fabriek en geven binnen 24 uur antwoord.
Wat maakt uw bedrijf voornamelijk?
Wij zijn gespecialiseerd in visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen, en gerelateerde meetapparatuur.
Hoe kies ik de juiste specificatie?
Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
Accepteert u een op maat gemaakte service?
Ja, we leveren zowel standaard machines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.
Wat is uw garantieperiode?
Onze producten hebben een garantie van één jaar en we hebben de duurzaamheid van de breekbare onderdelen verbeterd om de betrouwbaarheid te garanderen.
