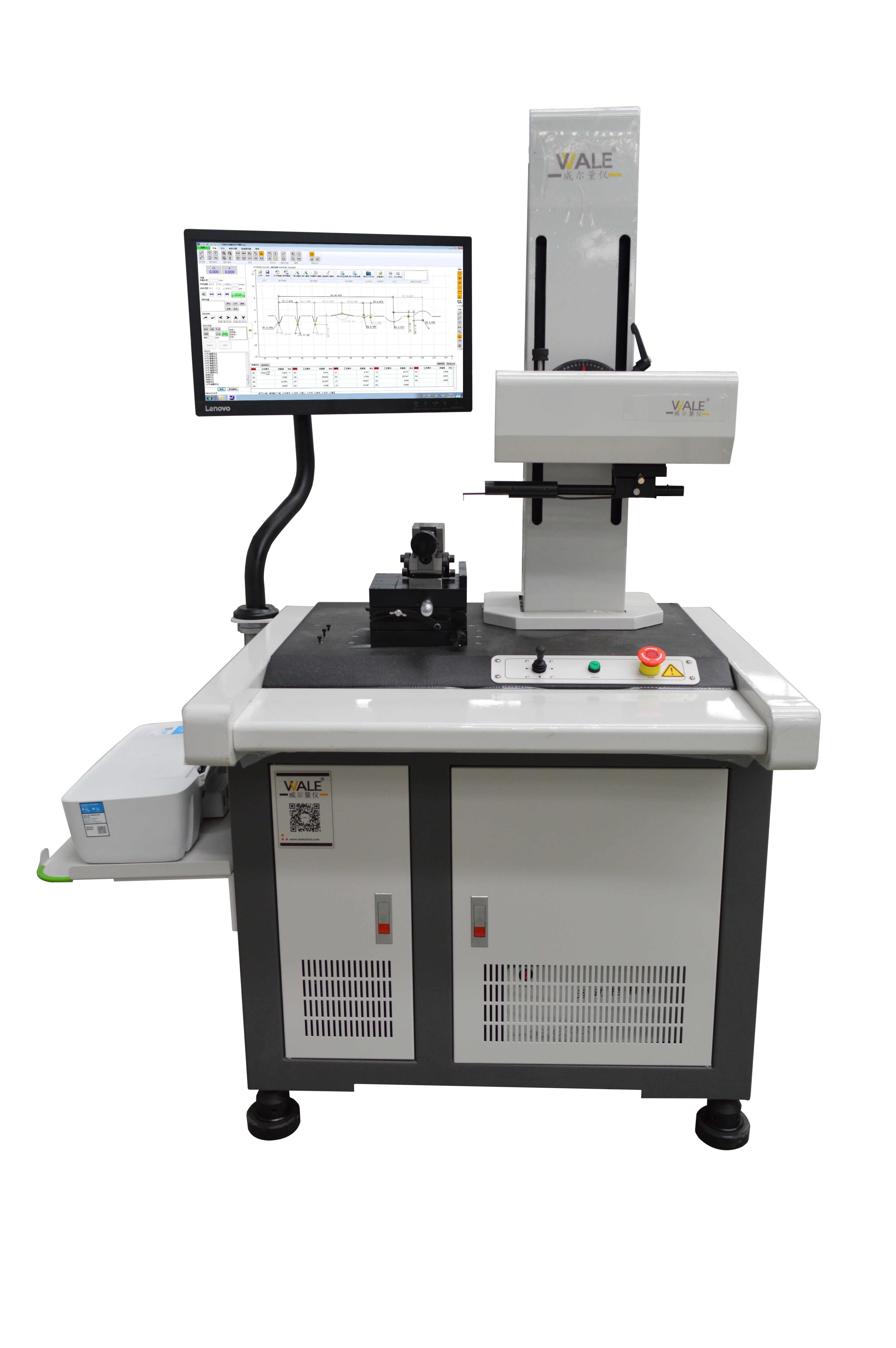

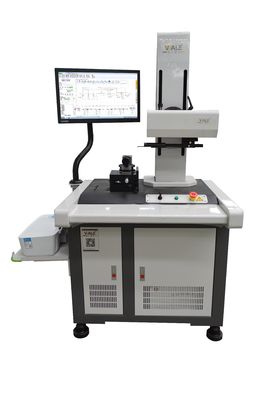

Name: Gelede armcontour- en ruwheidsmeetsysteem voor lageroppervlakken
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Sensor:	Digitale contoursensor en standaard ruwheidssensor zonder kop	Software:	CMS-contourmeetsysteem en RMW-meet- en analysesysteem voor oppervlakteruwheid
Aanvrager:	Gelede armlager, germaniumkristal van optische kwaliteit, afdichtring, turboafdichting enz	Contournauwkeurigheid:	±2´
Ruwheid:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	Beoordelingslengte:	λcX2,3,4,5,6,7
X-as:	0,1~10 mm/s	Z-as:	0,5-10 mm/sec
Markeren:	10mm/s contour Meetinstrument , De Contour Meetinstrument van de Rskruwheid , Het Meetinstrument van de Rkuruwheid

Productomschrijving

Meesysteem voor de meting van de contour en ruwheid van de gewrichtsarm voor draagvlakken

Bovenvlakkelijke ruwheid Contur Tester

Een uitgebreid analyse-systeem voor het meten van de ruwheidsprofielen voor een nauwkeurige oppervlakte-evaluatie van lagers en andere hoogwaardige onderdelen.

Meelelementen voor oppervlaktemeting

Alle oppervlakken vereisen een analyse van de volgende kritieke elementen:

Afmetingen:Functionele oppervlaktevormen die worden gedefinieerd door lineaire relaties tussen straal, hoek, afstand en kenmerken
De vorm:Afwijking van de vorm van het beoogde oppervlak (vlak, bol, kegel, enz.), meestal veroorzaakt door een machinefout
Ruwheid:Veranderingen in de oppervlaktekstuur als gevolg van snijgereedschappen of bewerkingen
Waviness:Niet-ideale machine-effecten veroorzaakt door trillingen, onvoldoende stijfheid of andere onstabiele procesfactoren

SPR1000-serie - standaardtype

Het toestel beschikt over dual sensor technologie met digitale contour sensor en inductieve standaard ruwheid sensor voor gecombineerde contour en ruwheid meting in één machine.

Technische specificaties

Specificatie	PR1103G-sdk
Meetbereik X-as	100 mm
Meetbereik Z-as	320 mm
Meetbereik Z1-as	C:±12,5 mm/R:±420 μm
Contournauwkeurigheid Z1 Lineaire nauwkeurigheid	± 1,5 + 0,5 + 0,2 μm
Boognauwkeurigheid	±(2+R/8) μm
Hoeknauwkeurigheid	± 2
Rechtheid	00,8 μm/100 mm
Ruwheid nauwkeurigheid lineaire precisie	± 4%
Restgeluid	≤ 0,02 μm
Dubbele waarde	1δ≤2nm
Afscheidingsgolflengte	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm
Nominale lengte	λcX2,3,4,5,6,7
Rijsnelheid X-as	0.1~10 mm/s
Versnellingssnelheid Z-as	0.5-10 mm/s

Metingsfuncties

Profielmeting

Lijnelementen van verschillende werkstukoppervlakken, puntkenmerken, afstanden, parallelisme, loodrechtheid, hoek, groefdiepte, groefbreedte, straal, rechte analyse, convexiteitsanalyse,en profielanalyse.

Parameters voor ruwheid

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parameters van de golflengte

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Originele contourparameters

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Metingen toepassingen

Voorbeelden van realistische metingen die de mogelijkheden van het systeem aantonen:

Analyse van het oppervlak van de legarm

Evaluatie van het optisch gehalte van germaniumkristallen

Analyse van de oppervlaktecontouren en ruwheid van de zegelringen

Bepaling van de oppervlakte van het onderdeel van de turbosluiting

Systemcomponenten

Digitale contoursensor van de P-serie

Resolutie: 0,02-0,2 μm
Bereik: ±7,5-±30μm
Lineaire nauwkeurigheid: ± 1,5+ 0,6H
Metingsvermogen: 1,2 kg
Kenmerk: behoudt uitstekende lineariteit over grote meetbereiken

aandrijfsystemen

Spoorvervoer: 100-150 mm
Aantalinterval: 0,2 tot 2 μm
Voor de afmeting van de afmetingen van de voorziening moet de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmeting van de afmetingsgraaf van de af
Restwaarde van ruwheid: ≤ 0,02 μm
Maximale snelheid: 10 mm/s
Minimale meetsnelheid: 0,1 mm/s
Opties: DS-standaarddriver of DC-keramische driver
Toepassing: Voldoet aan de eisen inzake de nauwkeurigheid van de contourmetingen op gedeeltelijk niveau en aan de eisen inzake de grofheid van de metingen voor Ra groter dan 0,1 micron

Overzicht van ruwheidstests

Deze ruwheidstester zorgt voor een snelle en nauwkeurige bepaling van de textuur van het oppervlak en de ruwheid van het oppervlak van materialen.met een oppervlakte van meer dan 50 mm,.

label:

Plaats van herkomst:	DongGuan, China
Merknaam:	UNIMETRO
Modelnummer:	SPR1000

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
