Hoge-precisie oppervlakte ruwheid en contour meting systeem
Basisprincipes van oppervlakte-metingsanalyse
Alle oppervlaktemetingen omvatten vier kritieke elementen die de kwaliteit en de prestaties van de onderdelen bepalen:
- Afmetingen:Functionele oppervlaktevormen die worden gedefinieerd door lineaire relaties tussen straal, hoek, afstand en kenmerken
- De vorm:Afwijking van de geometrie van het beoogde oppervlak (vlak, bol, kegel, enz.), meestal veroorzaakt door een machinefout
- Ruwheid:Veranderingen in de oppervlaktekstuur als gevolg van snijgereedschappen of bewerkingen
- Waviness:Niet-ideale machine-effecten als gevolg van trillingen, onvoldoende stijfheid of procesinstabiliteit
SER2000-serie kenmerken
Het bereiken van een optimale balans tussen prestaties en kosten met een superieure prijs/prestatieverhouding:
- Digitale contoursensor met hoge precisie
- Groots bereik grofheidssensor zonder kop
- Grootschalige profilometrie en microprofielmetingen
- Grote reeks grofheidsmetingen
- Hoge precisie grootschalige grofheids- en contourmetingen in samengestelde modellen
Metingen toepassingen

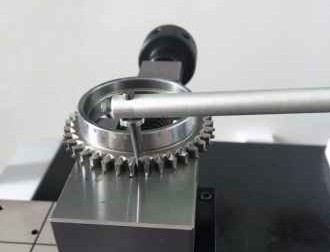

Accessoires voor versnellingsbakken

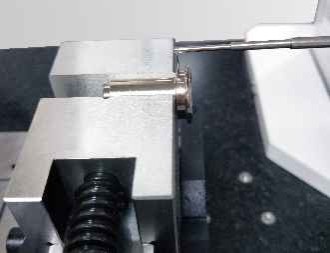

Onderdelen van versnellingsbakken

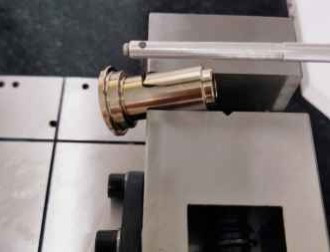

Precision Gear

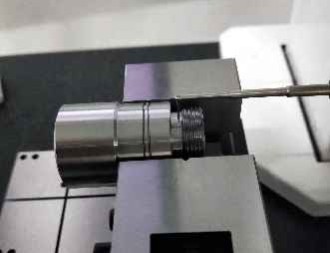

Valve-carrière
Technische specificaties - SER2042G-tbo
| Parameter |
Specificatie |
| Meetbereik X-as |
120 mm |
| Meetbereik Z-as |
420 mm |
Meetbereik Z1-as |
C:±7,5 mm / R:±600μm |
| Contournauwkeurigheid Z1 Lineaire nauwkeurigheid |
0.07% f.s. |
| Pt-nauwkeurigheid |
± 0,3 μm |
| Hoeknauwkeurigheid |
± 1′ |
| Rechtheid |
0.3 μm/100 mm |
| Ruwheid nauwkeurigheid lineaire precisie |
± 4% |
| Restgeluid |
≤ 0,02 μm |
| Herhaalbaarheid |
1δ≤3nm |
| Afscheidingsgolflengte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Nominale lengte |
λcX2,3,4,5,6,7 |
| Rijsnelheid X-as |
0.5~20 mm/s |
| Versnellingssnelheid Z-as |
0.2-20mm/s |
Metingsmogelijkheden
Profielmethode:Uitgebreide analyse van lijnelementen, puntkenmerken, afstanden tussen punten en lijnen, positieverhoudingen, met inbegrip van afstand, parallelisme, loodrechtheid, hoek, groefdiepte,groefbreedte, radius. In staat tot rechte analyse, convexiteitsanalyse en profielanalyse.
Meestering van de ruwheid:Complete analyse van de parameters voor ruwheid, met inbegrip van Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr.Wq, Wsm, Wsk, Wku, Wmr. Originele contourparameters: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Systemcomponenten
ER-serie Inductieve ruwheidsprofielsensor
- Resolutie: 65536:1 / 262144:1
- In dit geval is het gebruik van een van de onderstaande parameters noodzakelijk:
- Lijnprecisie: R:±7%/±4%, C:0.15%/0.07%
- Restgeluid: ≤ 0,025 μm/≤ 0,02 μm
- Ruwheidsreferentie: gids, geen gids
- Geïntegreerde hoogprecisie-induktanssensor voor zowel grofheids- als profielmetingen met eenvoudige naaldwisseling
aandrijfsystemen
Dsh Low Noise Driver / Dch Low Noise Ceramic Driver(Kies volgens de aanvraagvereisten)
- Spoorvervoer: 100-150 mm / 180~220 mm
- Aantal Interval: 0,05 ~ 2 μm / 0,05 ~ 5 μm
- Contourrechtsheid: 0,3 μm/100 mm
- Ruwheid Restwaarde: ≤ 0,005 μm
- Maximale snelheid: 20 mm/s
- Minimale meetsnelheid: 0,1 mm/s
- Een laag geluidsniveau-actuator voldoet aan de eisen voor de meting van de nauwkeurigheid en ruwheid van het profiel van standaardonderdelen die meer dan Ra 0,025 micron bedragen
Kolomcomponenten
Cnf hoge snelheidskolom / Cnfl hoge snelheidslangkolom(Kies op basis van de meetvereisten)
- Bereik: 320~420mm / 520~620mm
- Maximale snelheid: 20 mm/s
- Minimum snelheid: 0,2 mm/s
- Positioneringsnauwkeurigheid: 0,005 mm
- Hoge snelheidskolom met frameconstructie behoudt precisie zonder vervorming, met snelle transmissie structuur en breed snelheidsbereik
Platformcomponenten
MPE integrale ergonomische machine tafel
- Materiaal: Marmer
- Specificatie: 500*800, 500*1000
- Integral ontwerp met compacte structuur voor eenvoudig onderhoud en ruimte-efficiëntie
- Ergonomisch ontwerp vermindert de vermoeidheid van de bediener
Vaak gestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij zijn gespecialiseerd in visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen, en gerelateerde apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte meetinstrumenten aanbevelen op basis van uw productvariëteit en meetvereisten.
Q4: Accepteert u aangepaste service?
A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze producten hebben een garantie van 1 jaar. We hebben de duurzaamheid van breekbare onderdelen verbeterd om de betrouwbaarheid van het product te waarborgen.
