Geavanceerd multifunktioneel oppervlaktehoogte- en contourmetingssysteem
Hoogprecise oppervlakkrapheid en contourtester met uitgebreide analysemogelijkheden voor industriële meettoepassingen.
Grondslagen van oppervlaktemetingen
Alle oppervlakken bevatten meetbare elementen, waaronder afmetingen, vorm, ruwheid en golvendheid.
- Afmetingen:Functionele oppervlaktevormen die worden gedefinieerd door lineaire relaties tussen straal, hoek, afstand en kenmerken
- De vorm:Afwijking van de vorm van het beoogde oppervlak (vlak, bol, kegel, enz.), meestal veroorzaakt door een machinefout
- Ruwheid:Oppervlaktekstuur veroorzaakt door snijgereedschappen of bewerkingen
- Waviness:Niet-ideale machine-effecten door trillingen, onvoldoende stijfheid of procesinstabiliteit
Kenmerken van de serie SPR2000
Optimale balans tussen prestaties en kosten met een superieure prijs/prestatieverhouding:
- Digitale contoursensor met hoge precisie
- Groots bereik grofheidssensor zonder kop
- Grootschalige profilometrie en microprofielmeten
- Grote mate van grofheidsmeting
- Hoge precisie grootschalige grofheids- en contourmetingen voor samengestelde modellen
Metingen toepassingen

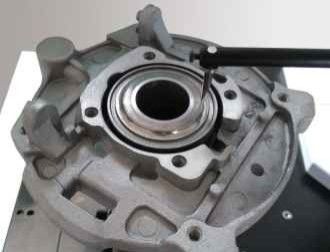

Motorhulling
Spoelklep

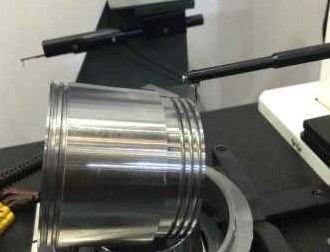

Pistonen
Autoclutchonderdelen
Aanbevolen specificaties - SPR2012G-tdp
| Parameter |
Specificatie |
| Meetbereik X-as |
150 mm |
| Meetbereik Z-as |
420 mm |
| Meetbereik Z1-as |
C:±12,5 mm/R:±620 μm |
| Contournauwkeurigheid Z1 Lineaire nauwkeurigheid |
± 0,8 + 0,12 H |
| Boognauwkeurigheid |
±(1,5+R/12) μm |
| Hoeknauwkeurigheid |
± 1′ |
| Rechtheid |
0.5 μm/100 mm |
| Ruwheid nauwkeurigheid lineaire precisie |
± 3% |
| Restgeluid |
≤ 0,05 μm |
| Herhaalbaarheid |
1δ≤1nm |
| Afscheidingsgolflengte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Nominale lengte |
λcX2,3,4,5,6,7 |
| Rijsnelheid X-as |
0.5~20 mm/s |
| Versnellingssnelheid Z-as |
0.2-20mm/s |
Metingsfuncties
Profielmethode:Lijnelementen van verschillende werkstukoppervlakken, puntkenmerken, afstanden tussen punten en lijnen, positie-analyse met inbegrip van afstand, parallelisme, loodrechtheid, hoek, groefdiepte,groefbreedte, radius. In staat tot rechte analyse, convexiteitsanalyse en profielanalyse.
Parameters van ruwheid:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Waviness Parameters:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originele contourparameters:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemcomponenten
Sensor: Low Noise Digital Profile Sensor van de PHP-serie
- Resolutie: 0,02-0,1 μm
- Bereik: ±7,5-±30μm
- Lineaire nauwkeurigheid: ± 0,7+ 0,05H
- Meetkracht: 0,7 g
- Geen-gids-type ruwheidssensor met uitstekende frequentierespons en brede signaalbandbreedte
Bestuurder: DSH Low Noise Driver / DCH Low Noise Ceramic Driver
- Spoorvervoer: 100-150 mm / 180-220 mm
- Aantalinterval: 0,05-2 μm / 0,05-5 μm
- Contourrechtsheid: 0,3 μm/100 mm
- Restwaarde van ruwheid: ≤ 0,005 μm
- Maximale snelheid: 20 mm/s
- Minimale meetsnelheid: 0,1 mm/s
- De actuator met een laag geluidsniveau voldoet aan de eisen inzake de nauwkeurigheid van het meetprofiel van standaardonderdelen.
Column Member: CNF High Speed Column / CNFL High Speed Long Column
- Afstand: 320-420 mm / 520-620 mm
- Maximale snelheid: 20 mm/s
- Minimale snelheid: 0,2 mm/s
- Positioneringsnauwkeurigheid: 0,005 mm
- Hoogfrequentiekolom met raamontwerp, niet vervormbaar voor langdurig gebruik
Platformcomponenten: MPE integrale ergonomische machine tafel
- Materiaal: Marmer
- Specificatie: 500*800, 500*1000
- Integral ontwerp met compacte structuur
- Gemakkelijk onderhoud en ruimtebesparing
- Ergonomisch ontwerp vermindert de vermoeidheid van de bediener
Vaak gestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij produceren voornamelijk visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen en gerelateerde apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte meetinstrumenten aanbevelen op basis van uw productvariëteit en meetvereisten.
Q4: Accepteert u op maat gemaakte diensten?
A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. We hebben gebroken onderdelen verbeterd en een stabiele productkwaliteit gehandhaafd.
