Visie meetmachine voor gereedschapsinspectie met 1 jaar garantie, aanpassingsondersteuning en houten verpakking

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Basisinformatie
Plaats van herkomst: Guangdong, China
Merknaam: UNIMETRO
Modelnummer: Ranger 600
Min. bestelaantal: 1
Prijs: $22,000
Beste prijs Contact nu
Gedetailleerde informatie
X-as verplaatsing: 80 mm Y-as verplaatsing: 60 mm
Z-as bereik: 60 mm Maximale gereedschapdiameter: 50 mm
Max Tool Lengte: 300 mm Werkafstand: 90 mm
Lenstype: 0.7-4.5X gedeukte zoomlens Cameraresolutie: 2m Pixel HD -camera/5m Pixel HD -camera (optioneel)
Lineaire schaalresolutie: 0.0001mm Vergrotingsbereik: 12.6x ~ 79.2x/25.2x ~ 158.4x (optioneel)
Gezichtsveld: 27*20 mm ~ 4.3*3,3 mm/13.5*10mm ~ 2.3*1,6 mm (optioneel) Meetnauwkeurigheid: X ~ y, (2,5+l/100) µm, l is de gemeten lengte
PC-systeem: All-in-One PC-systeem, Windows 10 OS, 24 "LCD-monitor verlichtingssysteem: 8 Secties LED -ringlicht, contourlicht, flexibel hulplicht
Roterende podiumhoeken: 0 graden en 90 graden
Markeren:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Productomschrijving

Vervaardiging van de volgende apparatuur:
Toepassing van het product

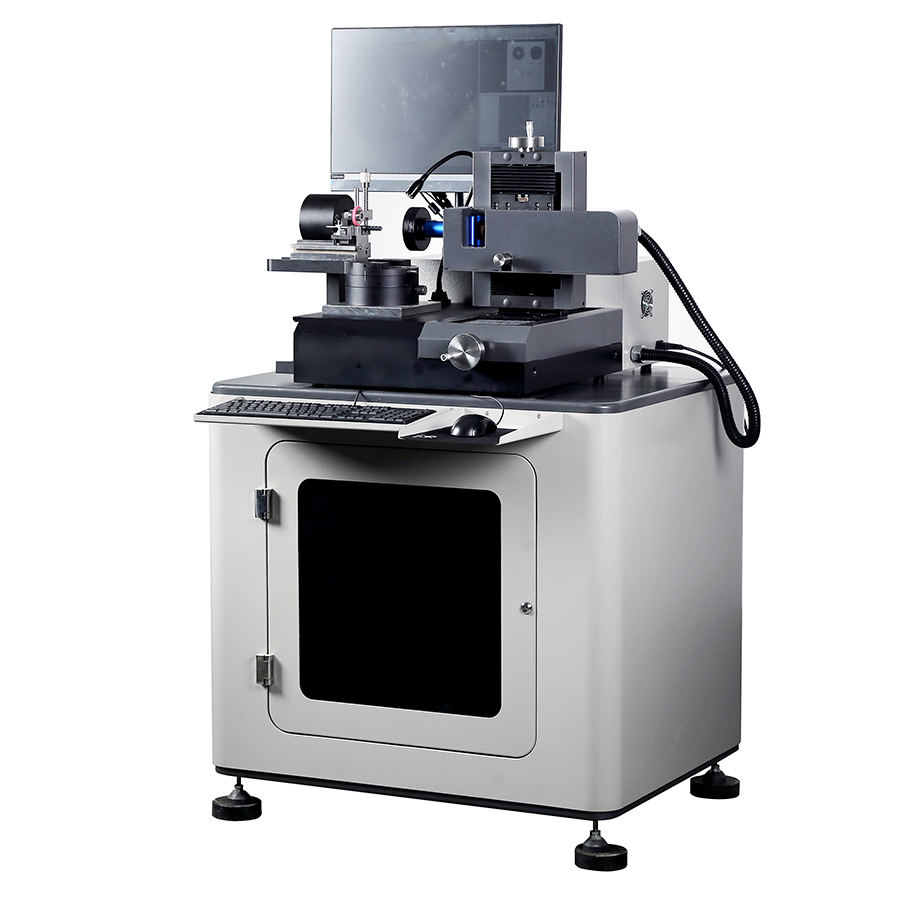

Het UNIMETRO RANGER600-gereedschapsinspectie-systeem is een universele meetmachine voor boormachines, freesmachines en afwasmachines met een flexibel verlichtingssysteem.Het compacte ontwerp en de stabiliteit maken het geschikt voor metrologische ruimtes, ontvangende inspectie, of rechtstreeks gebruik van de productielijn.
De RANGER600 is geconfigureerd met de SMARTOOL universele meetsoftware en biedt een uitgebreide controle van speciale gereedschapsgemetrieën, van eenvoudige controle van de buitenste contour tot volledige hoekmetingen.Het systeem maakt een gestroomlijnd PUT-MEASURE-ANALYSE proces mogelijk.
Geavanceerde ontwerpkenmerken
  • Ergonomisch ontwerp met solide constructie voor industriële omgevingen
  • HD-beeldopname met optioneel microscopisch vergrootingsniveau
  • Stabiel V-blok voor veilig vasthouden en uitlijnen van het gereedschap
  • Mechanische vaste meethoeken op 0° en 90° op een draaistadium
  • High-precision embedded encoder voor nauwkeurige hoeklocatie
  • Programmeerbaar LED-ringlicht met contour- en hulpverlichting
  • SMARTOOL-software met gespecialiseerde meetfuncties voor snijgereedschap
  • Automatische randdetectie en CAD-vergelijking
  • Export van resultaten naar Excel of CAD-indeling
  • All-in-one PC-systeem voor betere stabiliteit
Precieze hoekmeting
De draaitafel van de RANGER600 biedt twee mechanische vaste hoeken (0° en 90°) voor een snelle, precieze werktuigpositionering.terwijl de 90° positie helpt helix hoekenVoor de afmetingen van de voorhoek en de achterhoek zijn extra hoeken beschikbaar via de ingebouwde encoder met realtime software display.
0° Meetpositie
45° Meetpositie
90° Meetpositie
SMARTOOL-metingssoftwarefuncties
Intuïtieve werking
Een beeldscherm met hoge resolutie met een grafische interface en functieknoppen op het scherm voor een gestroomlijnde werking.
Dynamische curve-weergave in realtime
Realtime beeldvorming van randdetectiecurven voor intuïtieve analyse tijdens meetprocessen.
Snelhoekmeting
Een draaibare reticel met hoekvertoning maakt snelle randvergelijkingsmetingen mogelijk.
CAD-vergelijking
Import CAD-tekeningen als referentie om te vergelijken met de werkelijke gereedschapsgemetriën voor kwaliteitsbeoordeling.
Beoordelingsmogelijkheden
Helixhoekmeting
Axial voorhoekmeting
Achterhoekmetingen
Metingen aan het eind van het gereedschap
Technische specificaties
Parameter Specificatie
X-asverkeer 80 mm
Y-as Reizen 60 mm
Z-as meetbereik 60 mm
Maximale werktuigdiameter 50 mm
Maximale lengte van het werktuig 300 mm
Werkafstand 90 mm
Lens 0.7-4.5X geborstelde zoomlens
Camera 2M-pixel HD-camera/5M-pixel HD-camera (optioneel)
Resolutie op lineaire schaal 0.0001 mm
Vergroting 12.6X~79.2X/25.2X~158.4X (optioneel)
Zichtveld 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (optioneel)
Metingsnauwkeurigheid X~Y,(2,5+L/100) μm, L is de gemeten lengte
PC's All-in-one pc-systeem, Windows 10 besturingssysteem, met 24" LCD-monitor
Verlichting 8 secties LED-ringlicht, contourenlicht en flexibel hulplicht
Invoerformaat DXF-bestanden
Outputformaat EXCEL, DXF
Aanvullende kenmerken

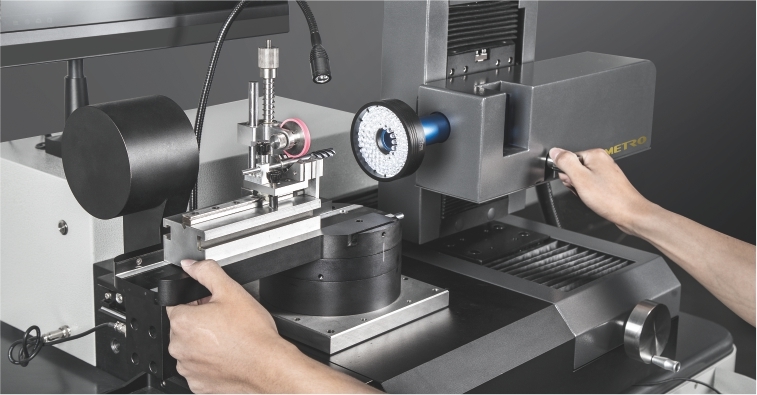

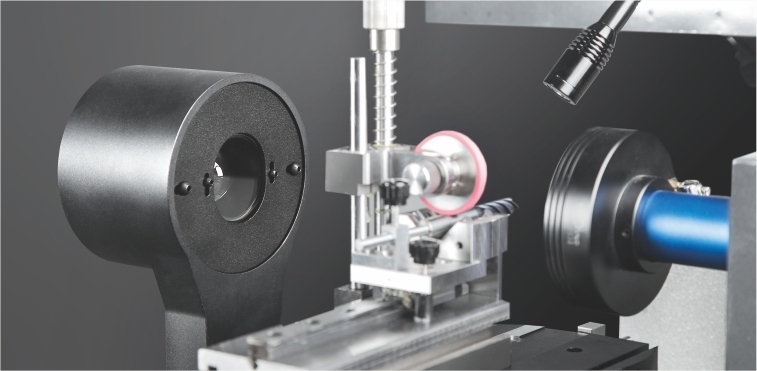

Vrije hoek hulplicht
Een dimbaar extra licht op de flexibele arm zorgt voor een gelokaliseerde beeldverbetering voor nauwkeurige metingen.

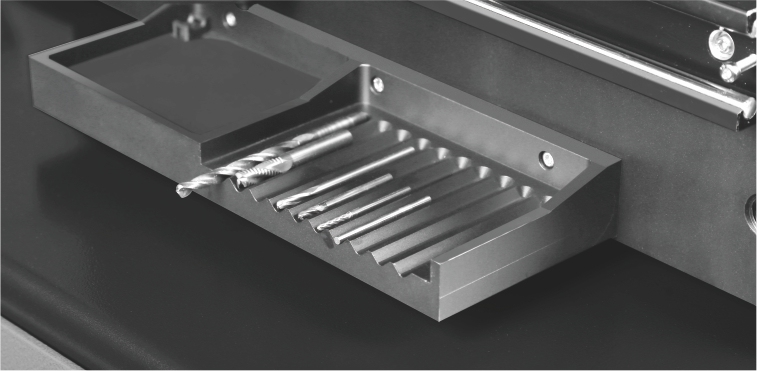

Geïntegreerde gereedschapsholding
Een gereedschapsholder met meerdere secties zorgt ervoor dat de instrumenten georganiseerd en gereed zijn voor meting.

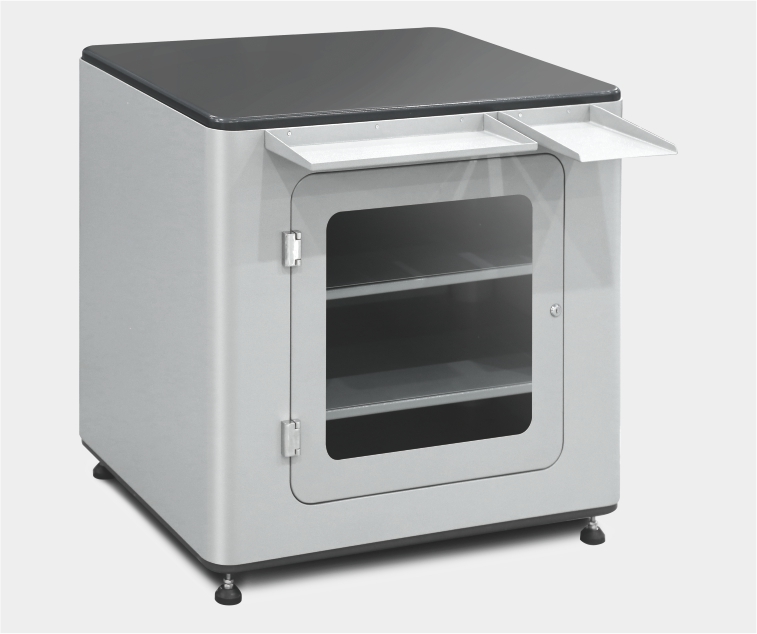

Stevige basis tafel
Solid werkstation met praktische opslagruimte voor materialen en accessoires.

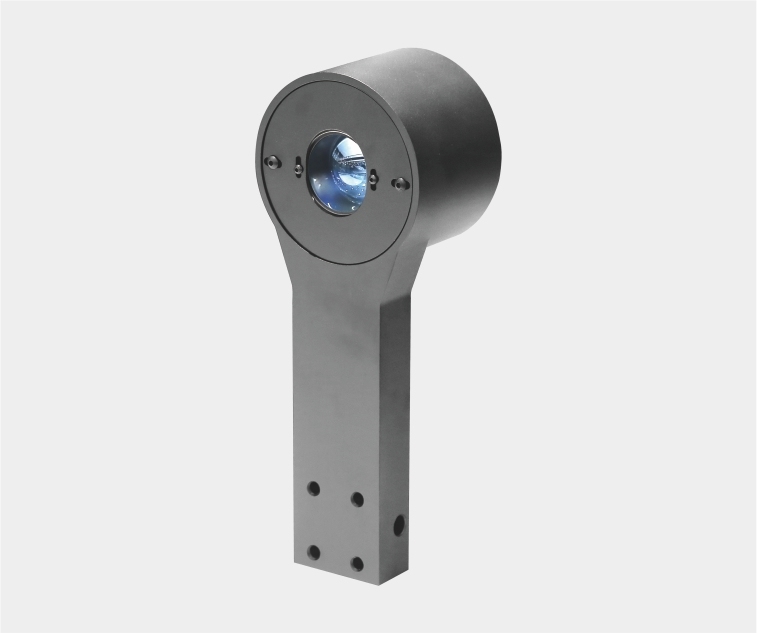

Contour licht module
Parallelle lichtpad contour LED-module zorgt voor optimale randvisualisatie bij het meten van de contouren van het gereedschap.
Over UNIMETRO
UNIMETRO heeft meer dan tien jaar ervaring in metrologie en produceert meetproducten met een hoge prestatieprestatie tegen concurrerende prijzen.We verwelkomen wereldwijde partners en bieden uitgebreide marketing en technische ondersteuning.
Onze productiecapaciteit
Naast zichtmetingsmachines en CMM's omvat onze productielijn kerncomponenten voor optische metrologie: VMM-controllers, lenssystemen, camera's, lineaire weegschaal en gespecialiseerde armaturen.
Klantenservice
Ons team van specialisten biedt flexibele meetoplossingen met minimale eisen aan de after-sales service, dankzij onze stabiele, modulaire ontwerpen die de opleiding en onderhoudskosten van partners verlagen.
Ingenieursontwerpbronnen
  • Vaste materialen met FE-analyse
  • AutoCAD/CAM- en Pore-systemen
  • Industriële 3D-printen
  • Rapid prototyping vanaf concept
  • 24 uur technische ondersteuning
