Inspectiesysteem voor snijgereedschappen met een meetbereik van 80 mm X, 60 mm Y en 60 mm Z

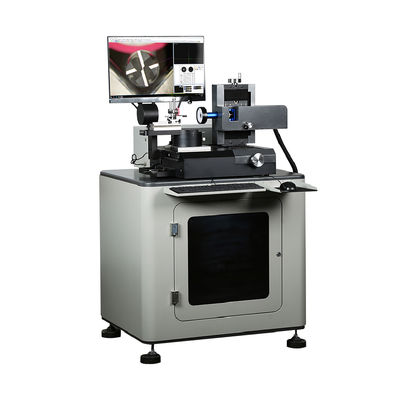

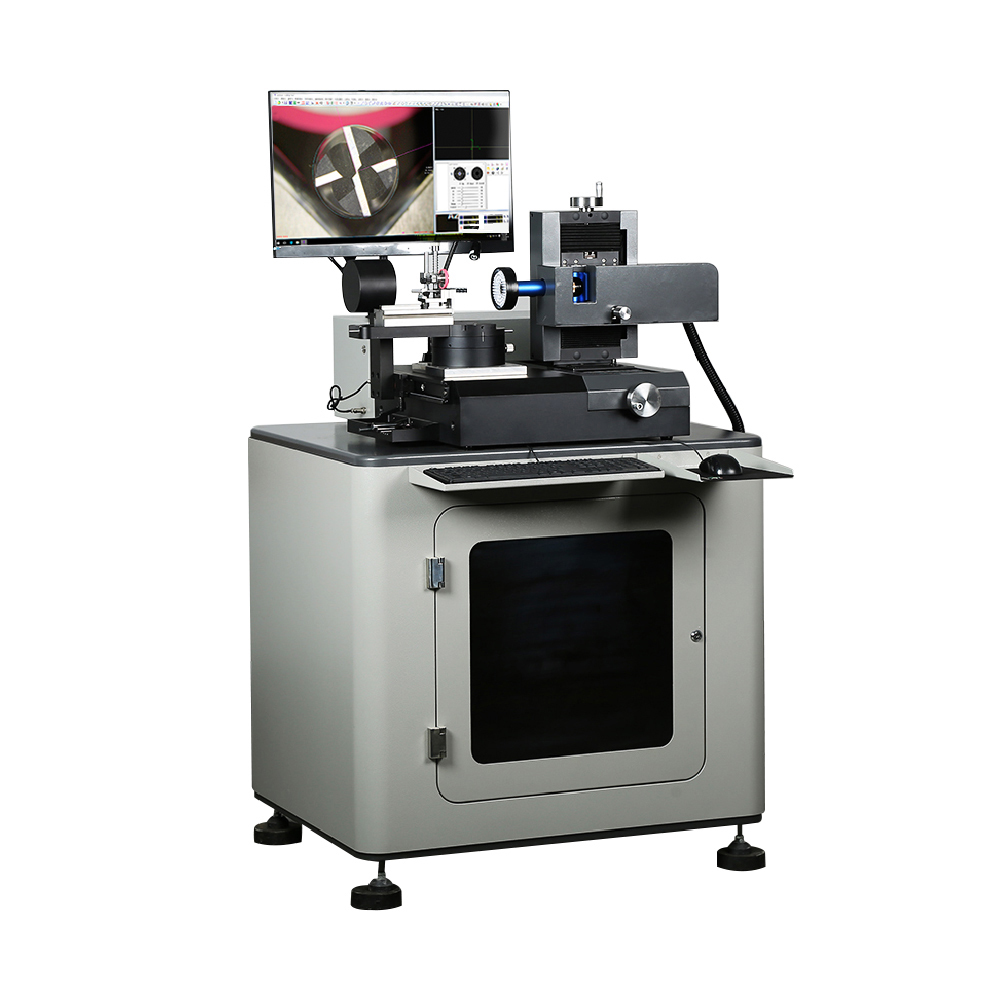

Het UNIMETRO RANGER600 Tool Inspection System is een universele meetmachine voor boren, frezen en verzinkfrezen met een flexibel verlichtingssysteem. Dankzij het compacte ontwerp en de grote stabiliteit kan de RANGER600 worden gebruikt in de metrologieruimte, bij inspecties of direct in de productie.

Geconfigureerd met SMARTOOL universele meetsoftware, is de RANGER600 het ideale instrument voor alle soorten metaalsnijgereedschappen, van snelle controle van enkele criteria tot volledige controle van speciale gereedschapsgeometrieën. Gebruikers kunnen eenvoudig een PUT-MEASURE-ANALYSE-meetproces uitvoeren met de RANGER600.

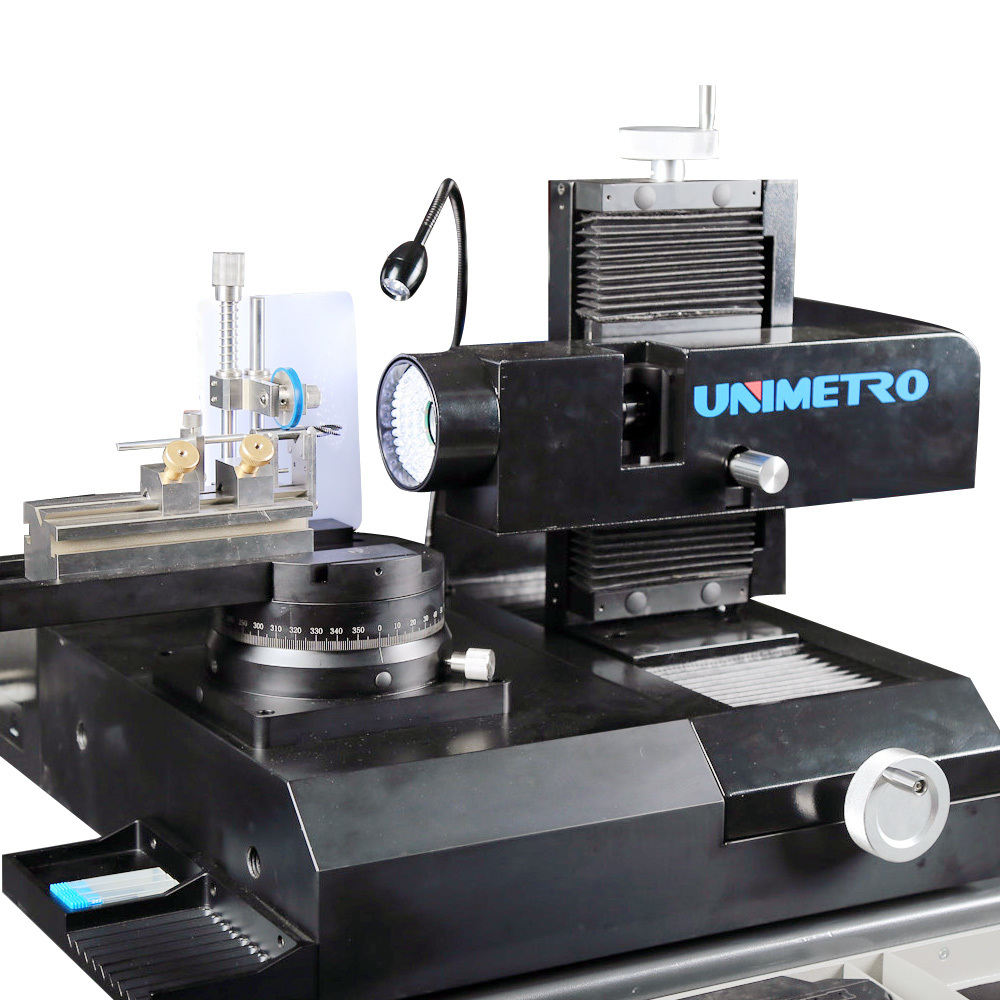

De draaitafel van de RANGER600 biedt twee mechanische vaste hoeken (0° en 90°) voor een snelle en nauwkeurige locatie van de gereedschapshoek tijdens het meten. De 0°-positie maakt meting mogelijk van het gereedschapuiteinde, het gereedschapuiteinde - centrale as en het gereedschapuiteinde - voorste hoek. De 90°-positie is geschikt voor metingen van de helixhoek, axiale voorhoek, eerste achterhoek, tweede achterhoek en kantelrandhoek.

Voor andere hoekvereisten kunnen gebruikers de nauwkeurige encoder gebruiken die in de draaitafel is ingebed, waarbij de hoekmetingen in de software worden weergegeven.

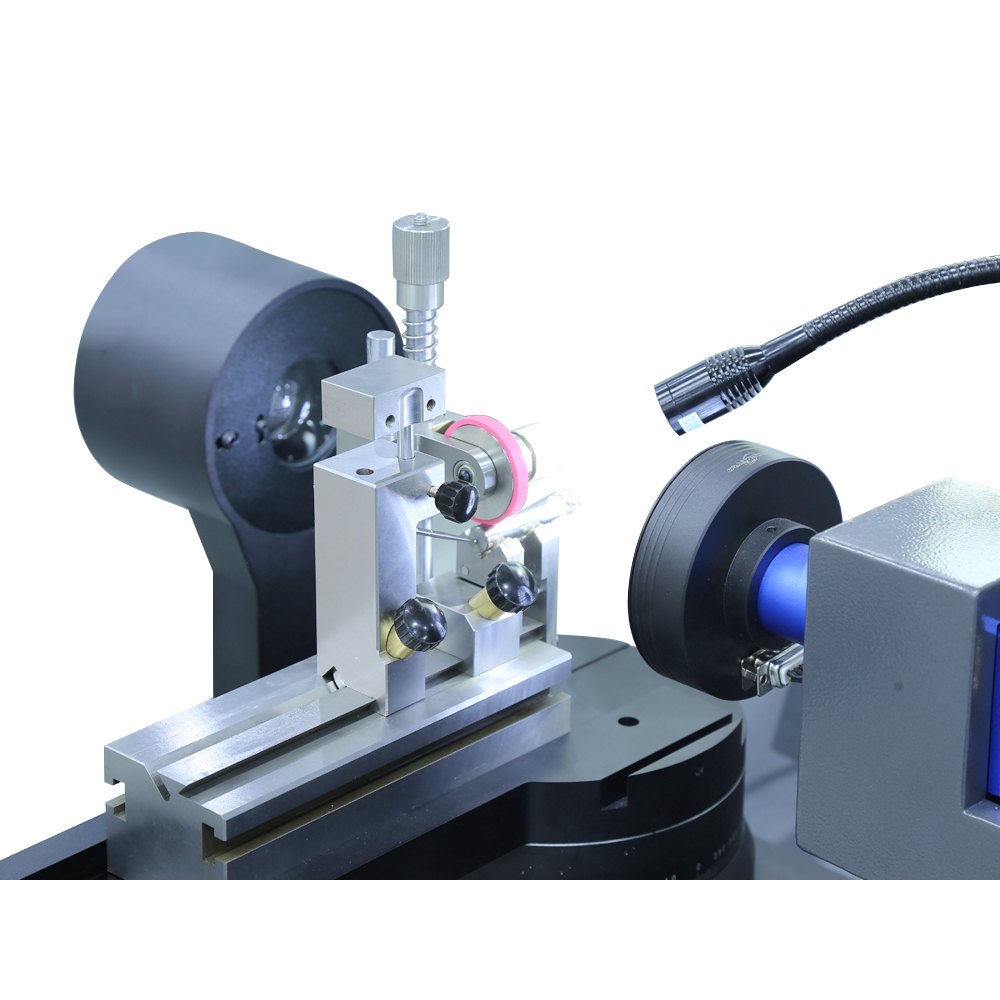

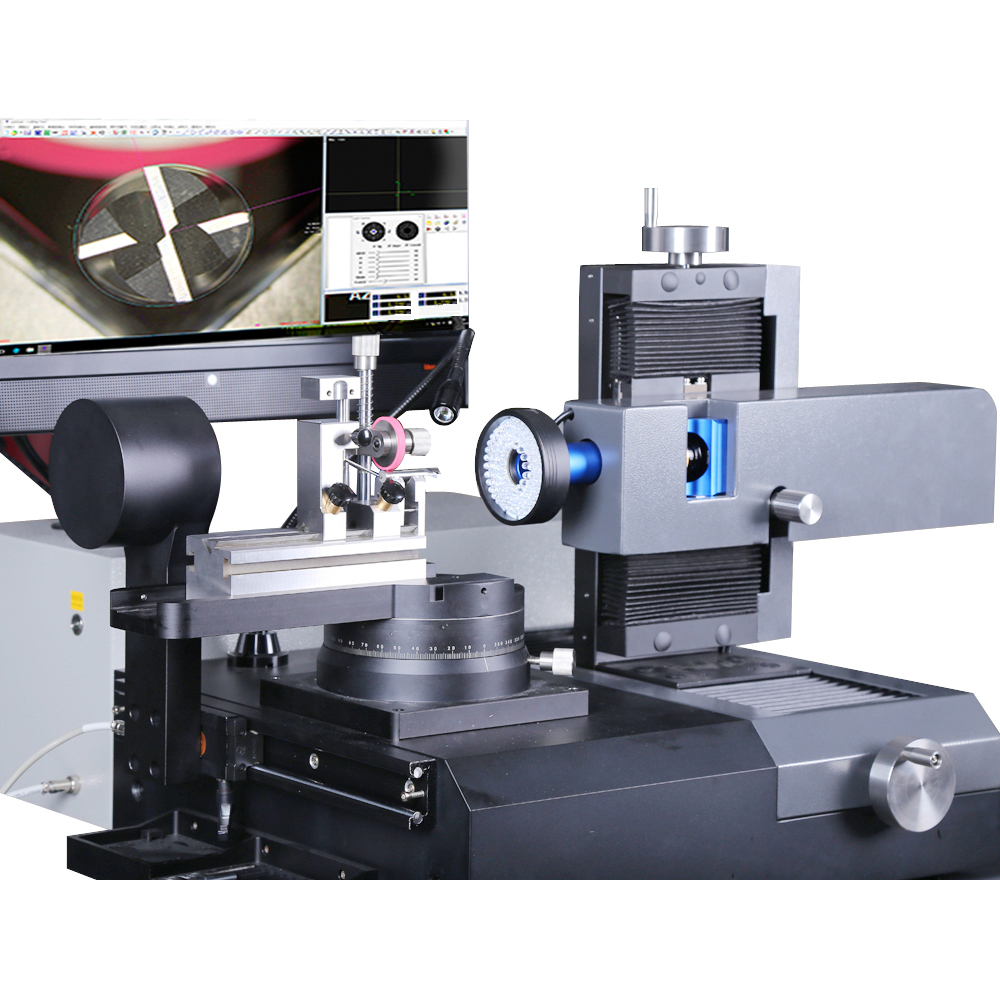

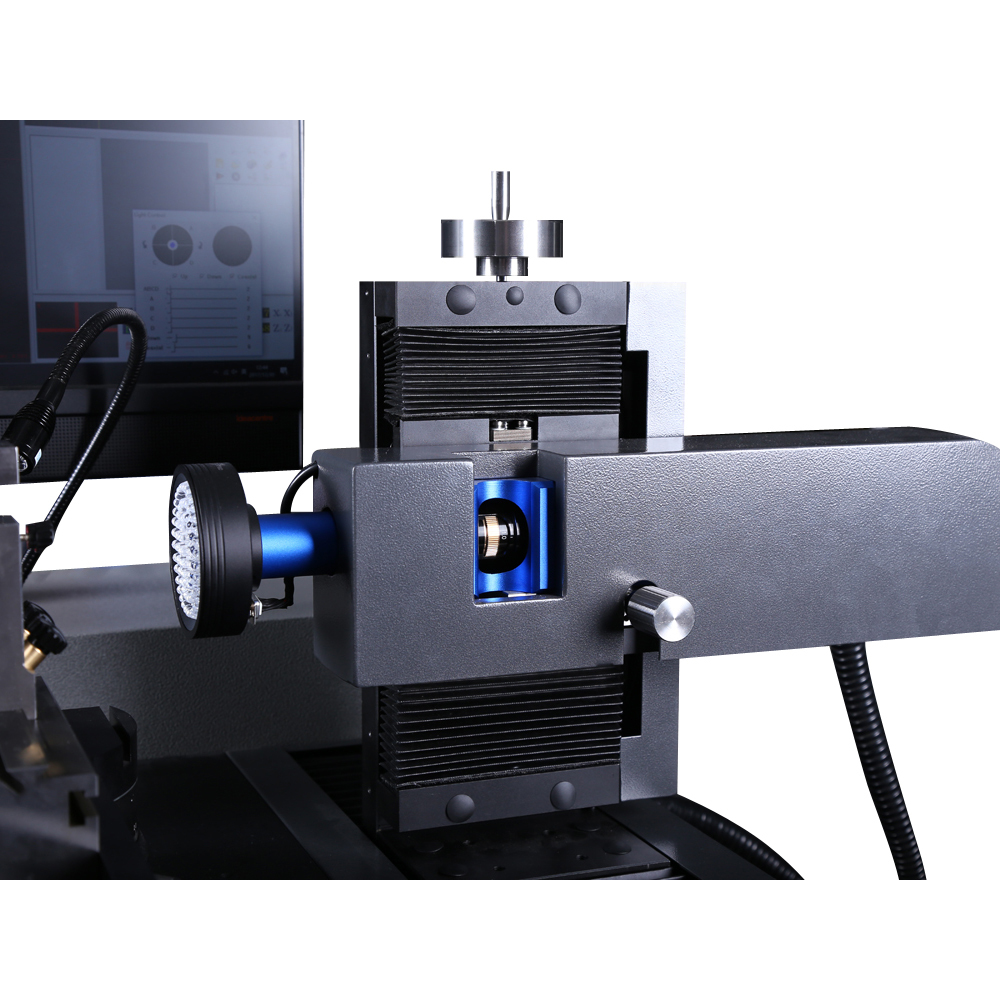

Het systeem omvat een dimbaar extra licht op een flexibele arm voor lokale beeldverbetering, en een parallelle lichtpadcontour-LED-lichtmodule die langs de X-as beweegt voor een optimaal beeld bij gereedschapscontourmetingen.

De SMARTOOL-meetsoftware voor snijgereedschappen is ontwikkeld op basis van optische en digitale meettechnologie met hoge nauwkeurigheid en biedt een intuïtieve bediening en talrijke meetalgoritmen, specifiek voor gereedschappen die zijn vervaardigd of geslepen in de slijpsector.
