Universaal gereedschapsinspectiesysteem met 80 mm X-as, 60 mm Y-as en 60 mm Z-as meetbereik

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Basisinformatie
Plaats van herkomst: Guangdong, China
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: Ranger 600
Min. bestelaantal: 1
Prijs: $15,600-22,000
Beste prijs Contact nu
Gedetailleerde informatie
X-as verplaatsing: 80 mm Y-as verplaatsing: 60 mm
Z-as bereik: 60 mm Maximale gereedschapdiameter: 20 mm
Max Tool Lengte: 200 mm Werkafstand: 90 mm
Cameraresolutie: 2m Pixel HD -camera/5m Pixel HD -camera (optioneel) Lenstype: 0.7-4.5X gedeukte zoomlens
Lineaire schaalresolutie: 0.0001mm Vergrotingsbereik: (Facultatief) 12.6X~79.2X/25.2X~158.4X
Gezichtsveld: 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Facultatief) Meetnauwkeurigheid: X ~ y, (2,5+l/100) µm
PC-systeem: All-in-One PC-systeem, Windows 10 OS, 24 "LCD-monitor Verlichtingstype: 8 Secties LED -ringlicht, contourlicht, flexibel hulplicht
Inputformaat: DXF -bestanden Uitvoerformaat: Excel, DXF
Markeren:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

Productomschrijving

Meesysteem voor het meten van de hoek van de randbreedte van de freesmachine

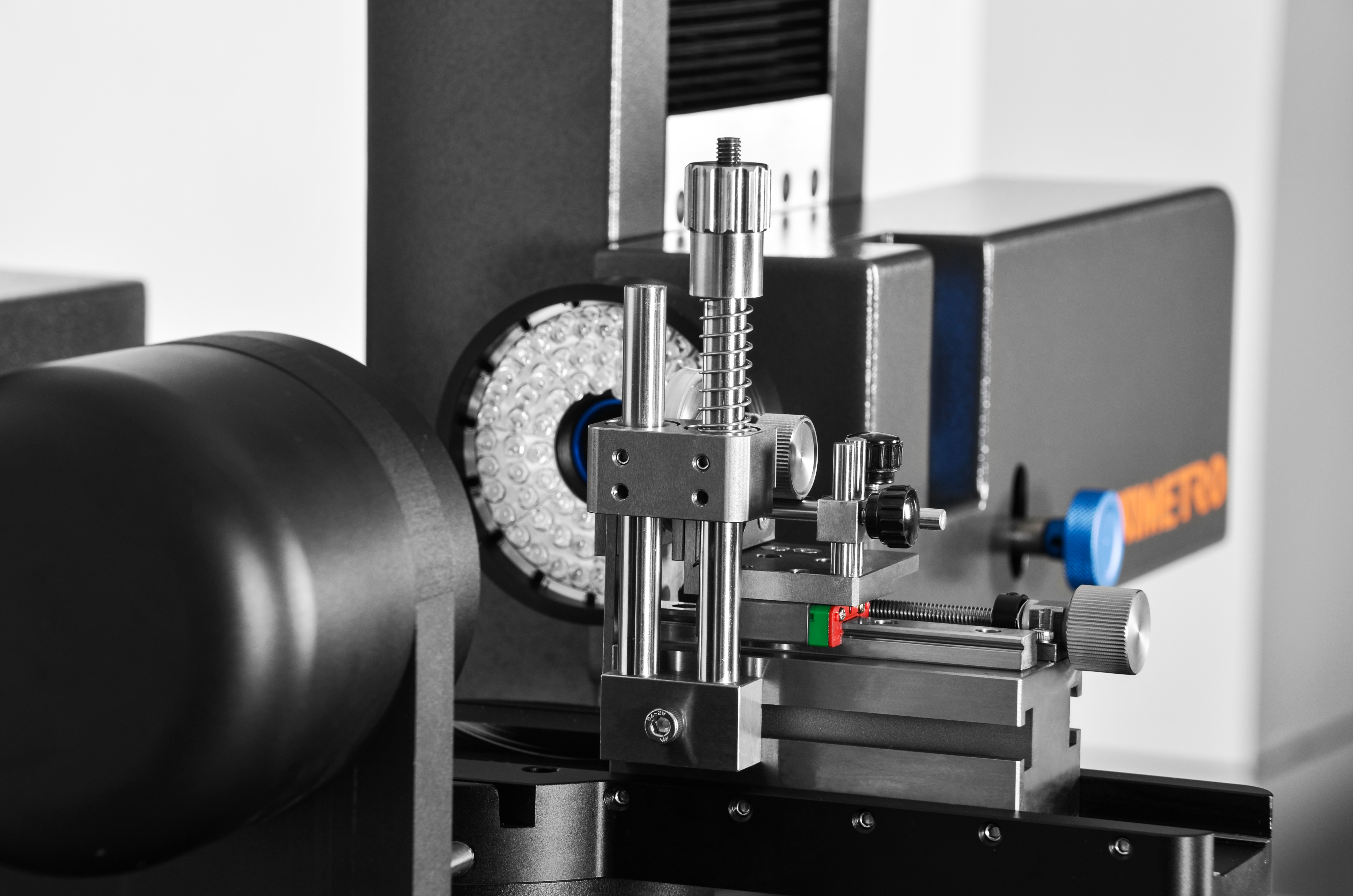

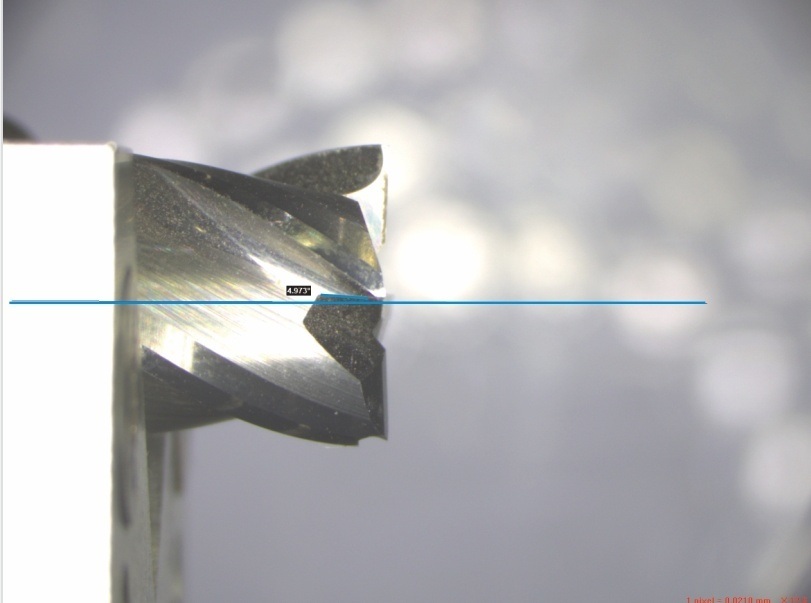

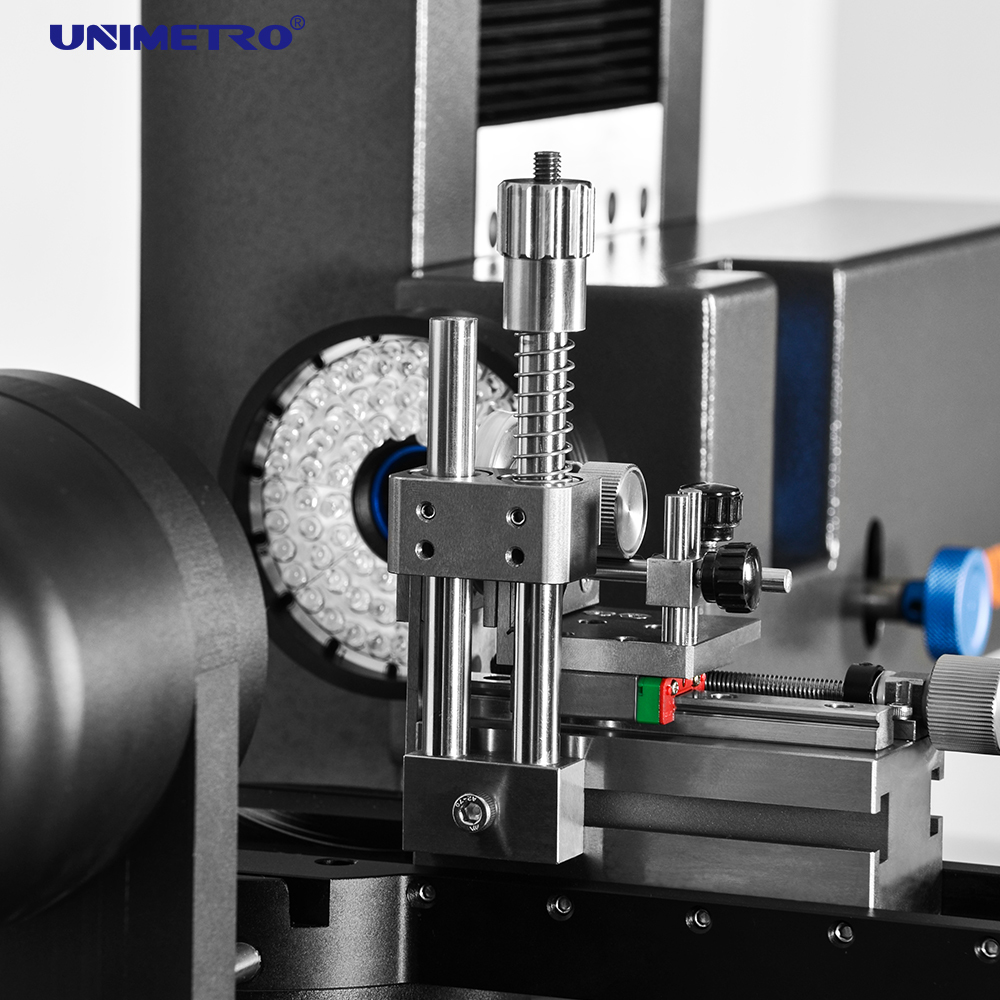

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
Toepassing van het product
Het UNIMETRO RANGER600-gereedschapsinspectie-systeem is een universele meetmachine voor boormachines, freesmachines en afwasmachines met een flexibel verlichtingssysteem.Het compacte ontwerp en de uitzonderlijke stabiliteit maken het geschikt voor metrologische ruimtes, inspectie of rechtstreeks gebruik in de productie.
De RANGER600 is geconfigureerd met de SMARTOOL universele meetsoftware en biedt een uitgebreide controle van speciale gereedschapsgemetrieën, van eenvoudige controle van de buitenste contour tot volledige hoekmetingen.Het systeem maakt een gestroomlijnd PUT-MEASURE-ANALYSE-proces mogelijk voor alle soorten metaal snijgereedschappen.

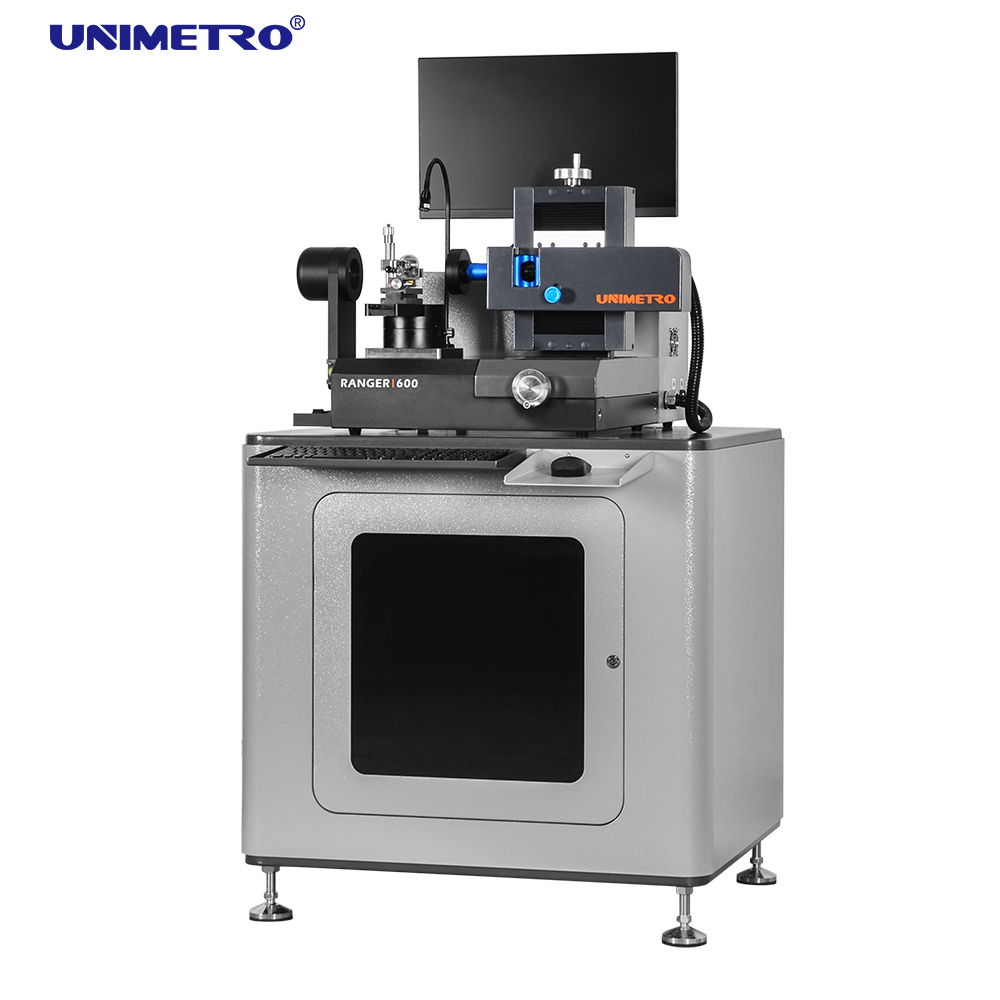

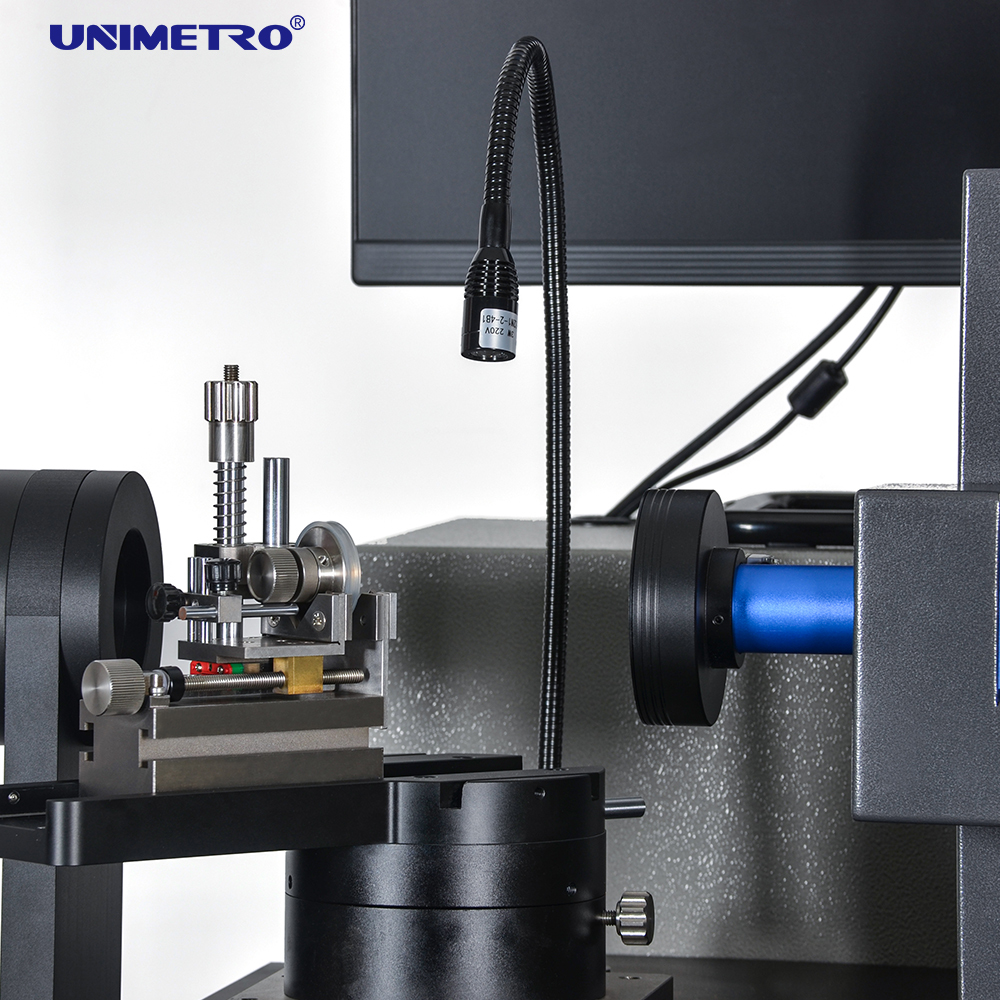

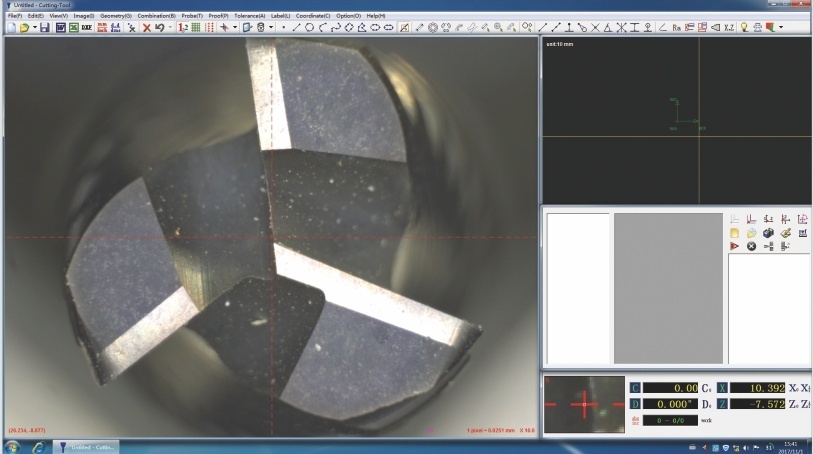

RANGER600 system overview SMARTOOL software interface
Technische specificaties
Parameter Waarde
X-asverkeer 80 mm
Y-as Reizen 60 mm
Z-as meetbereik 60 mm
Maximale werktuigdiameter 20 mm
Maximale lengte van het werktuig 200 mm
Werkafstand 90 mm
Lens 0.7-4.5X geborstelde zoomlens
Camera 2M-pixel HD-camera/5M-pixel HD-camera (optioneel)
Resolutie op lineaire schaal 0.0001 mm
Vergroting 12.6X~79.2X/25.2X~158.4X (optioneel)
Zichtveld 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (optioneel)
Metingsnauwkeurigheid X~Y,(2,5+L/100) μm, L is de gemeten lengte
PC's All-in-one pc-systeem, Windows 10 besturingssysteem, met 24" LCD-monitor
Verlichting 8 secties LED-ringlicht, contourenlicht en flexibel hulplicht, allemaal met software en programmeerbaar
Invoerformaat DXF-bestanden
Outputformaat Excel, DXF
Geavanceerde ontwerpkenmerken
  • Ergonomisch ontwerp met solide constructie voor stabiliteit
  • HD-beeldopname met optioneel microscopisch vergrootingsniveau
  • Stabiel V-blok voor veilig vasthouden en uitlijnen van het gereedschap
  • Mechanische vaste meethoeken op 0° en 90° op een draaistadium
  • Hoog nauwkeurige ingebedde encoder voor nauwkeurige hoeklocatie
  • Programmabel meervoudig LED-ringlicht met contourinlicht
  • SMARTOOL-software met gespecialiseerde meetfuncties voor snijgereedschap
  • Automatische randdetectie en vergelijking van CAD-elementen
  • Snel meetresultaat in Excel- of CAD-indelingen
  • Geïntegreerd ALL-IN-ONE-PC-systeem voor betere stabiliteit
Vermogen tot meerdere hoeken meten
De draaitafel van de RANGER600 biedt twee mechanische vaste hoeken (0° en 90°) voor snelle werktuigpositionering.Terwijl de 90°-positie het meten van de Helix-hoek vergemakkelijktBijkomende hoeken kunnen nauwkeurig worden geplaatst met behulp van de ingebedde encoder.
SMARTOOL meetsoftware
De SMARTOOL-metingssoftware voor snijgereedschappen combineert optische en digitale meettechnologie met hoge nauwkeurigheid met intuïtieve bediening.het biedt uitgebreide meet- en evaluatiealgoritmen voor vervaardigde of gescherpte gereedschappen.
Belangrijkste softwarefuncties
  • Grafische interface met hoge resolutie met alle bedieningselementen zichtbaar
  • Dynamische realtime randdetectiecurveweergave
  • Draaibaar reticel voor snelle hoekmeting
  • CAD-vergelijkingsfunctie voor de evaluatie van geometrie
  • Uitgebreide mogelijkheden voor het rapporteren van metingen
Metingsmogelijkheden
Het RANGER600-systeem zorgt voor nauwkeurige metingen van alle kritieke werktuighoeken en -geometrieën, waaronder:
  • Helixhoek
  • Voorhoek van de as
  • Eerste en tweede achterhoek
  • Neigingskanthoek
  • Geometrieën van het eind van het werktuig
  • Middenasmetingen
Over UNIMETRO
Met meer dan 10 jaar ervaring in metrologie is UNIMETRO gespecialiseerd in meetoplossingen met een hoge prestatie tegen concurrerende prijzen.coördinaten meetmachines, profielprojectoren en kernoptische metrologische componenten.
Ons engineeringteam maakt gebruik van Solidworks met FE-analyse, AutoCAD/CAM en industriële 3D-printing om snelle prototyping en innovatieve oplossingen te leveren.We bieden binnen 24 uur uitgebreide technische ondersteuning en handhaven een modulaire ontwerpfilosofie om de naverkoopservice vereisten te minimaliseren.
