Vision Measuring Machine voor gereedschapsinspectie met 80×60×60 mm meetbereik, 0,0001 mm lineaire schaalresolutie en DXF-invoercapaciteit

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Basisinformatie
Plaats van herkomst: Guangdong, China
Merknaam: UNIMETRO
Modelnummer: Ranger 600
Min. bestelaantal: 1
Beste prijs Contact nu
Gedetailleerde informatie
Meetbereik: 80*60*60 mm Maximale gereedschapdiameter: 50 mm
Max Tool Lengte: 300 mm Werkafstand: 90 mm
Lens systeem: 0,7x ~ 4,5x zoomlens Lineaire schaalresolutie: 0.0001mm
Inputbestandsindeling: DXF -bestand Uitvoerbestandsformaat: Excel, DXF
X-as verplaatsing: 80 mm Y-as verplaatsing: 60 mm
Z-as bereik: 60 mm Cameraresolutie: 2m Pixel HD -camera/5m Pixel HD -camera (optioneel)
Vergrotingsbereik: 12.6x ~ 79.2x/25.2x ~ 158.4x (optioneel) Gezichtsveld: 27*20 mm ~ 4.3*3,3 mm/13.5*10mm ~ 2.3*1,6 mm (optioneel)
Meetnauwkeurigheid: X ~ y, (2,5+l/100) µm, l is de gemeten lengte
Markeren:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Productomschrijving

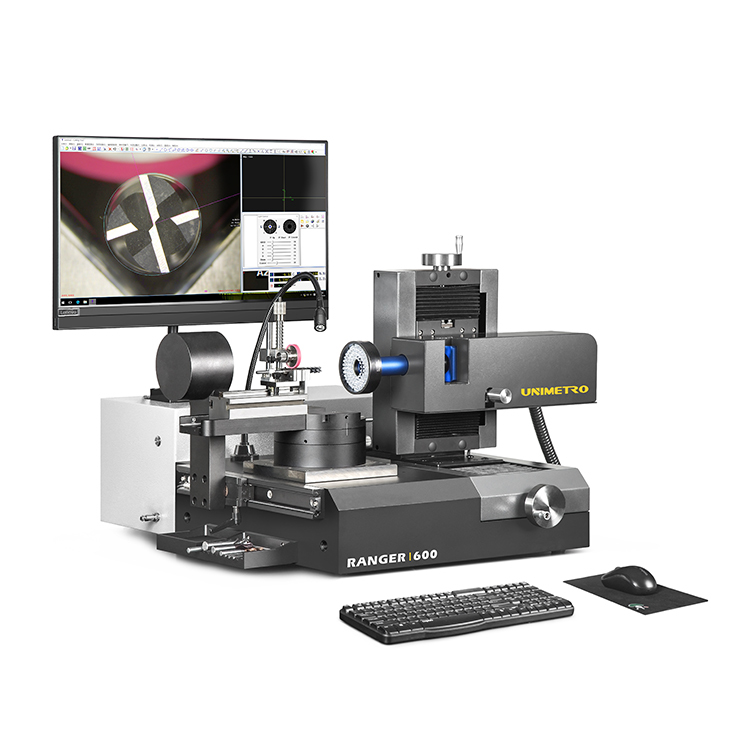

UNIMETRO RANGER600 Toolvideo-meetsysteem

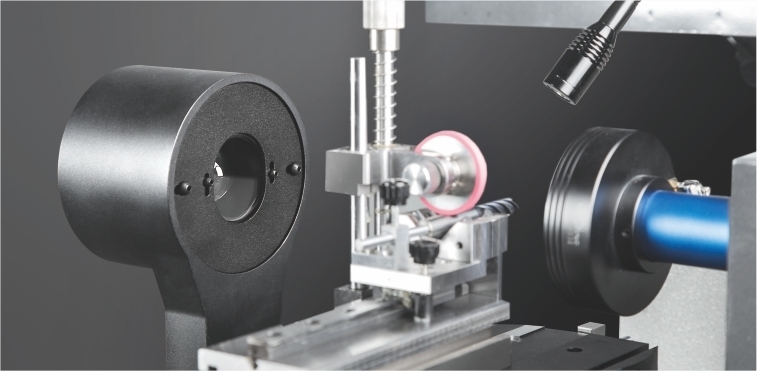

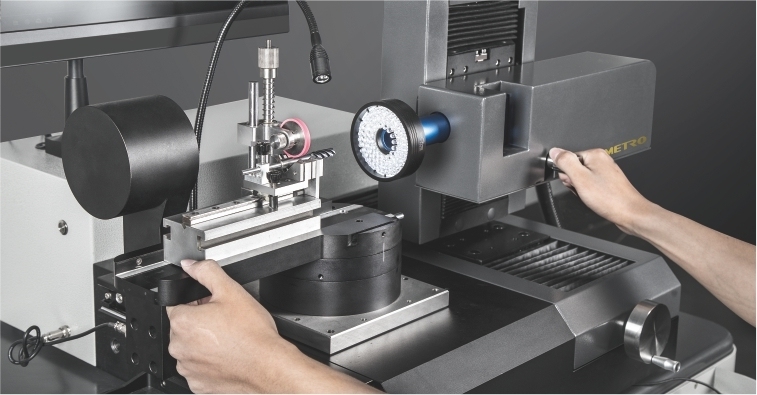

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Producttoepassing
Het UNIMETRO RANGER600 Tool Inspection System is een universele meetmachine voor boren, frezen en verzinkfrezen met een flexibel verlichtingssysteem. Het compacte ontwerp en de stabiliteit maken hem geschikt voor metrologieruimtes, inspectieruimtes of direct productiegebruik. Geconfigureerd met de universele meetsoftware SMARTOOL, biedt het uitgebreide controle over speciale gereedschapsgeometrieën via een eenvoudig PUT-MEASURE-ANALYSE-proces.
Geavanceerde ontwerpfuncties
  • Ergonomisch ontwerp met solide constructie
  • HD-beeldopname met optionele microscoopvergroting

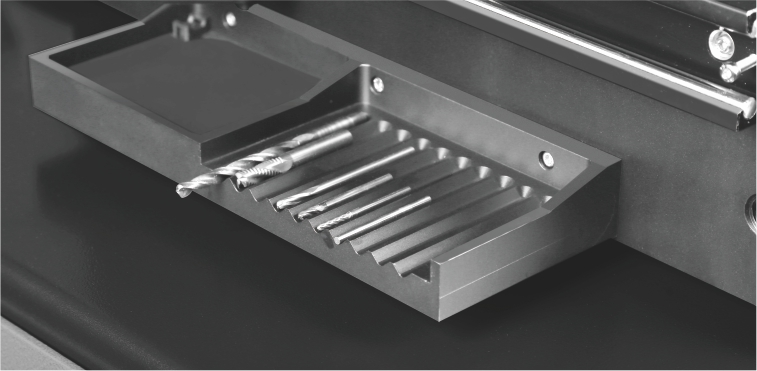

  • Stabiel V-blok voor het veilig vasthouden en uitlijnen van gereedschap
  • Mechanisch vaste meethoeken bij 0° en 90°
  • Zeer nauwkeurige ingebouwde encoder voor nauwkeurige hoeklocatie

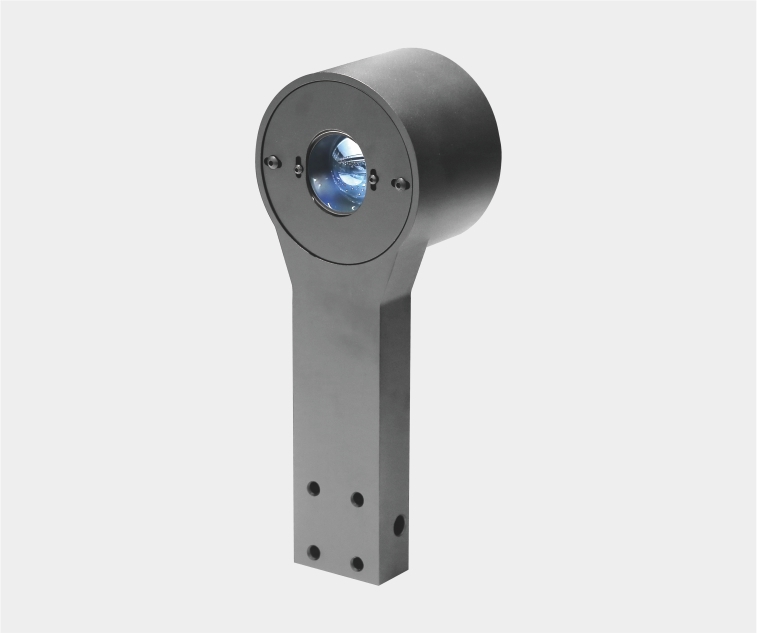

  • Programmeerbaar LED-ringlicht met contour- en extra verlichting
  • SMARTOOL-software met automatische randdetectie en CAD-vergelijking
  • Mogelijkheid tot uitvoer van Excel- en CAD-bestanden
  • Alles-in-één pc-systeem voor verbeterde stabiliteit
System overview Measurement interface Tool measurement example
Mogelijkheden voor meerdere hoekmetingen
De draaitafel biedt mechanisch vaste hoeken op 0° en 90° posities. De 0°-positie meet gereedschapsuiteinden, centrale assen en voorhoeken, terwijl de 90°-positie spiraalhoeken, axiale voorhoeken en achterhoeken meet. De ingebouwde encoder biedt een nauwkeurige hoeklocatie voor elke vereiste meting.
0° Positie
0 degree measurement
45° Positie
45 degree measurement
90° positie
90 degree measurement
Technische specificaties
Parameter Waarde
X-as verplaatsing 80 mm
Y-as Reizen 60 mm
Meetbereik Z-as 60 mm
Maximale gereedschapsdiameter 50 mm
Maximale gereedschapslengte 300 mm
Werkafstand 90 mm
Lens 0,7-4,5x gedeukte zoomlens
Camera 2M pixel HD-camera/5M pixel HD-camera (optioneel)
Lineaire schaalresolutie 0,0001 mm
Vergroting 12,6X~79,2X/25,2X~158,4X (optioneel)
Gezichtsveld 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (optioneel)
Meetnauwkeurigheid X~Y,(2,5+L/100) µm (L is gemeten lengte)
PC ALL-IN-ONE PC-systeem, Windows 10 OS, 24" LCD-monitor
Verlichting 8-delige LED-ringlamp, contourlamp, flexibel hulplicht
Invoerformaat DXF-bestanden
Uitvoerformaat EXCEL, DXF
Belangrijkste kenmerken
Eenvoudige bediening
Beeldweergave met hoge resolutie met grafische interface en functietoetsen op het scherm.
System interface
Dynamische realtime curveweergave
Realtime randdetectiecurveweergave voor intuïtieve meetanalyse.
Curve view display
CAD-vergelijking
Vergelijk werkelijke gereedschapsafbeeldingen met CAD-tekeningen voor evaluatie van de geometrie.
CAD comparison feature
Over UNIMETRO
Met meer dan 10 jaar ervaring in metrologie is UNIMETRO gespecialiseerd in hoogwaardige meetoplossingen. Onze productlijn omvat vision-meetmachines, coördinatenmeetmachines, profielprojectoren en optische kerncomponenten. Wij bieden complete technische ondersteuning en flexibele oplossingen voor wereldwijde partners.
UNIMETRO production facility Customer service team Engineering design process
