UNIMETRO RANGER600 Tool Inspection VMM met 0,0001 mm Res., Win10 & 24" LCD

Basisinformatie

Plaats van herkomst:	Guangdong, China
Merknaam:	UNIMETRO
Modelnummer:	Ranger 600

Min. bestelaantal:	1
Prijs:	$15,600-22,000

Beste prijs Contact nu

Gedetailleerde informatie

X-as verplaatsing:	80 mm	Y-as verplaatsing:	60 mm
Z-as bereik:	60 mm	Maximale gereedschapdiameter:	50 mm
Max Tool Lengte:	300 mm	Werkafstand:	90 mm
Lenstype:	0.7-4.5X gedeukte zoomlens	Cameraresolutie:	2m Pixel HD -camera/5m Pixel HD -camera (optioneel)
Lineaire schaalresolutie:	0.0001mm	Vergrotingsbereik:	12.6x ~ 79.2x/25.2x ~ 158.4x (optioneel)
Gezichtsveld:	2720 mm ~ 4.33,3 mm/13.510mm ~ 2.31,6 mm (optioneel)	Meetnauwkeurigheid:	X ~ y, (2,5+l/100) µm, l is de gemeten lengte
PC-systeem:	All-in-One PC-systeem, Windows 10 OS, 24 "LCD-monitor	Verlichtingstype:	8 Secties LED -ringlicht, contourlicht, flexibel hulplicht
Inputformaat:	DXF -bestanden	Uitvoerformaat:	Excel, DXF
Markeren:	Windows 10 OS Tool Inspection System , 24 LCD Monitor Vision Measurement Machine , Linear Scale Resolution 0.0001mm VMM Machine

Productomschrijving

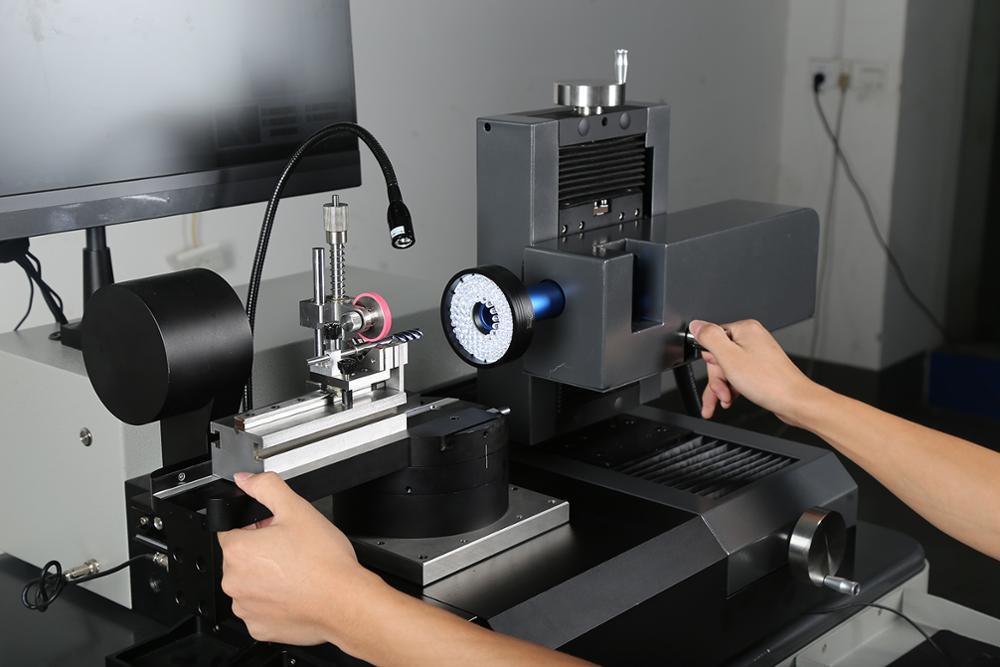

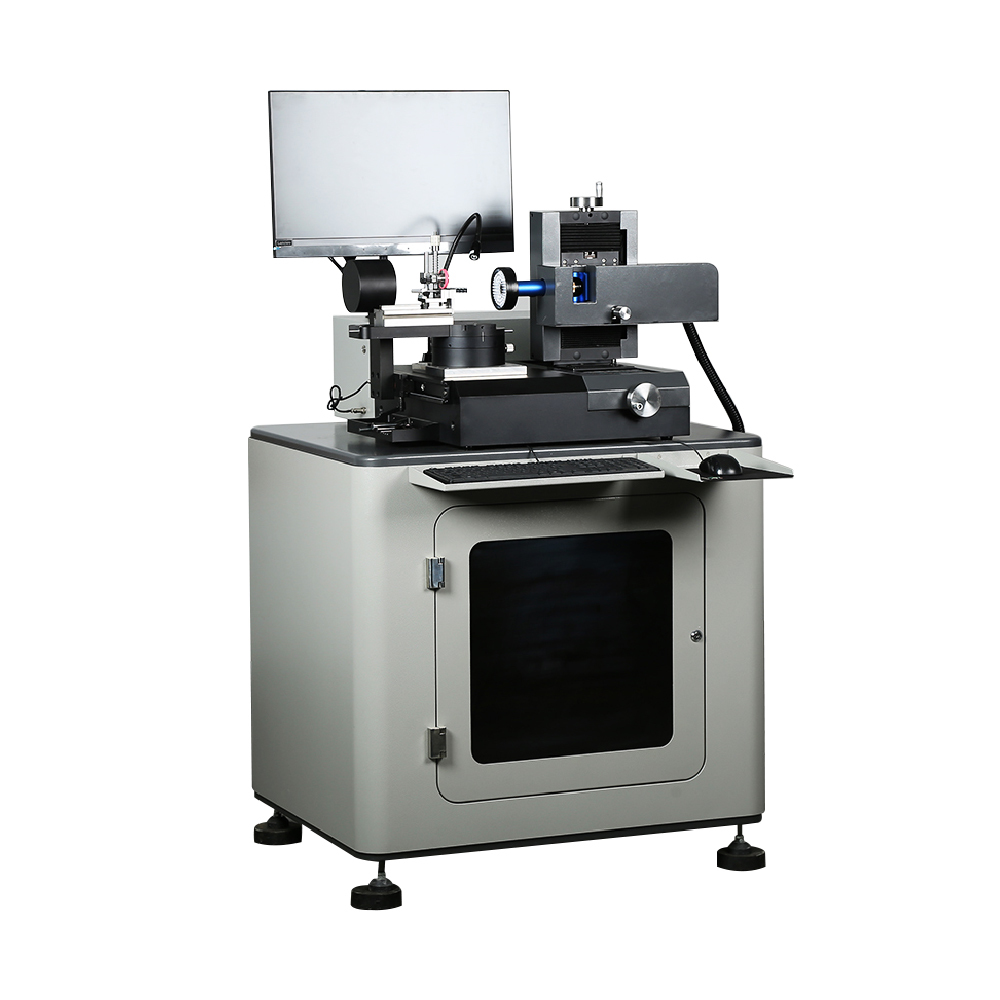

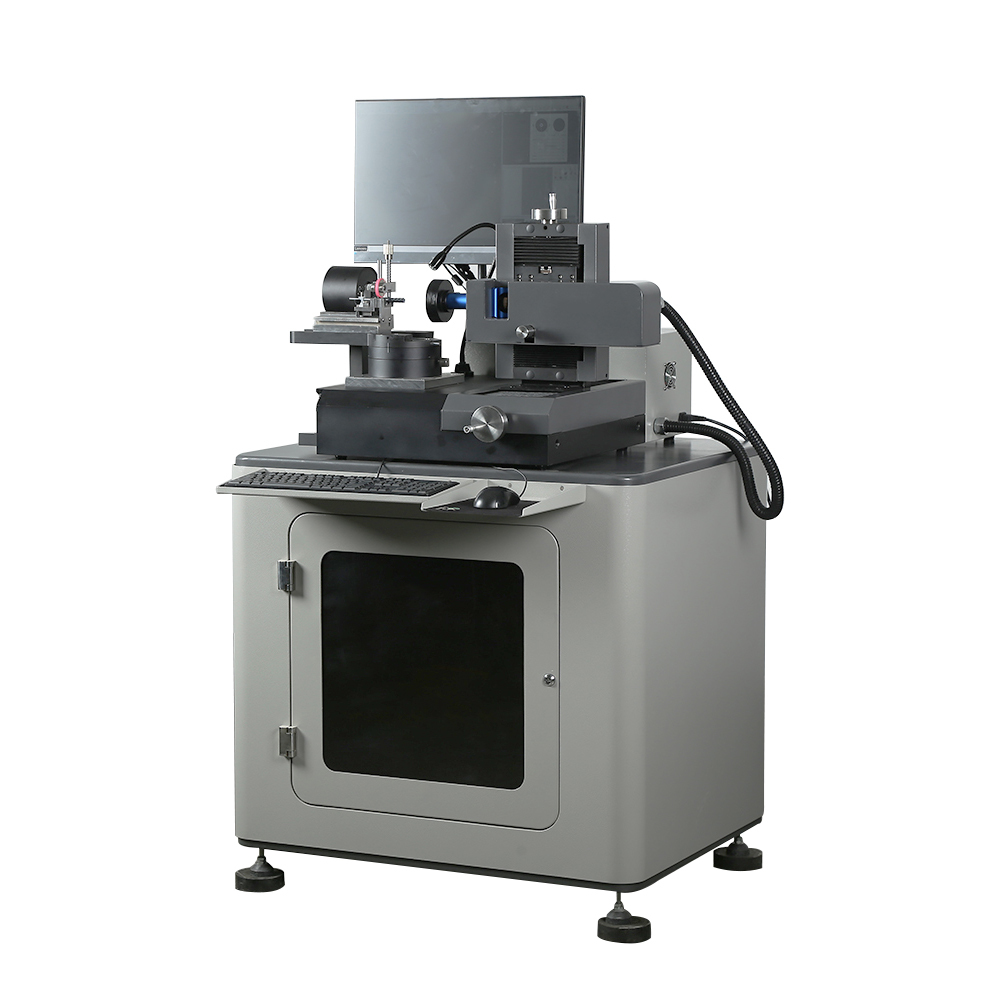

UNIMETRO RANGER600 gereedschapinspectiesysteem

De universele meetmachine voor boren, frezen en verzinkmachines met flexibel verlichtingssysteem. Het compacte ontwerp en de grote stabiliteit maken hem geschikt voor metrologieruimtes, inspectieruimtes of direct productiegebruik.

Belangrijkste kenmerken

SMARTOOL universele meetsoftware voor alle metaalsnijgereedschappen
PUT-MEASURE-ANALYSE meetproces
Compact en stabiel ontwerp voor veelzijdige plaatsing
Volledige controle over speciale gereedschapsgeometrieën

Technische specificaties

X-as verplaatsing	80 mm
Y-as Reizen	60 mm
Meetbereik Z-as	60 mm
Maximale gereedschapsdiameter	50 mm
Maximale gereedschapslengte	300 mm
Werkafstand	90 mm
Lens	0,7-4,5x gedeukte zoomlens
Camera	2M pixel HD-camera/5M pixel HD-camera (optioneel)
Lineaire schaalresolutie	0,0001 mm
Vergroting	12,6X~79,2X/25,2X~158,4X (optioneel)
Meetnauwkeurigheid	X~Y,(2,5+L/100)µm, L is de gemeten lengte
PC	ALL-IN-ONE PC-systeem, Windows 10 OS, met 24" LCD-monitor
Verlichting	8 secties LED-ringlicht, contourlicht en flexibel hulplicht

Geavanceerde ontwerpfuncties

Ergonomisch ontwerp en solide constructie
HD-beeldopname met optionele microscoopvergroting

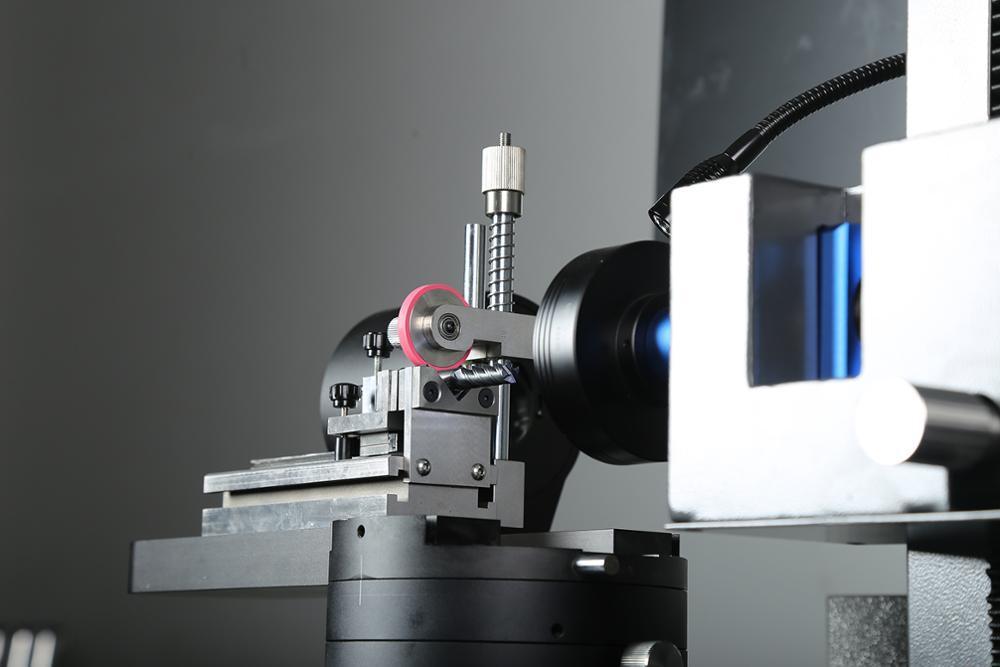

Stabiel V-blok voor het vasthouden en uitlijnen van gereedschap
Mechanisch vaste meethoeken (0° en 90°)
Ingebouwde encoder met hoge nauwkeurigheid in draaitafel

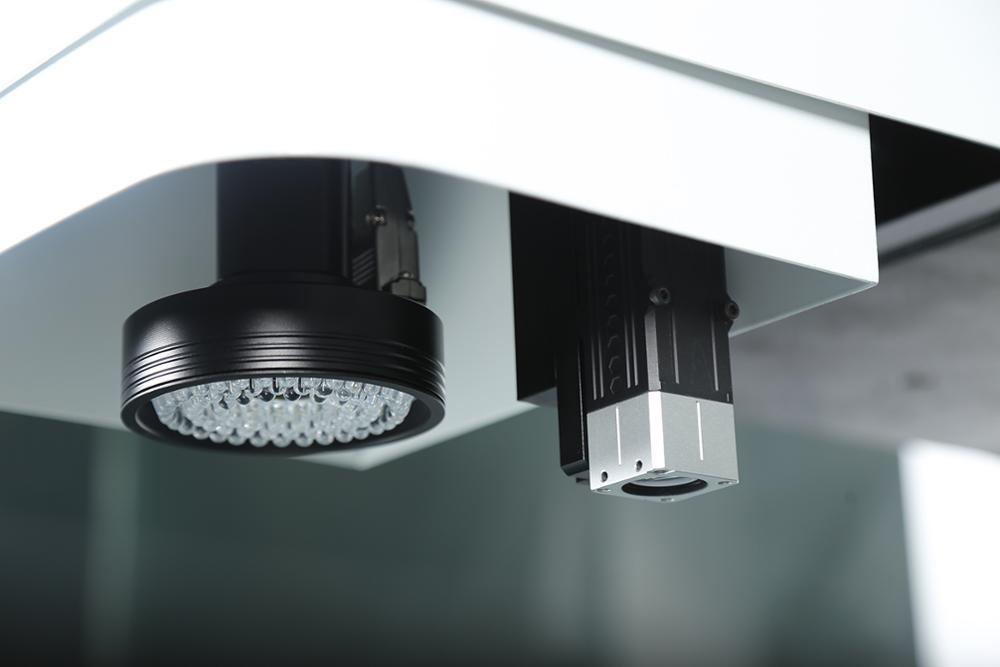

Programmeerbaar LED-verlichtingssysteem
SMARTOOL-meetsoftware met automatische randdetectie
Snelle uitvoer naar EXCEL- of CAD-bestanden

Mogelijkheden voor meerdere hoekmetingen

De draaitafel biedt mechanisch vaste hoeken op 0° en 90° posities. De ingebouwde encoder biedt een nauwkeurige hoeklocatie voor metingen, waaronder:

SMARTOOL-meetsoftware

Ontwikkeld op basis van optische en digitale meettechnologie met hoge nauwkeurigheid en biedt talrijke meet- en evaluatie-algoritmen specifiek voor het slijpen van zakelijke gereedschappen.

Softwarefuncties

Grafische bedieningsinterface met display met hoge resolutie
Dynamische realtime curveweergave voor randdetectie
Snelle hoekmeting met dradenkruis
CAD-vergelijkingsfunctie voor evaluatie van de gereedschapsgeometrie

Meetmogelijkheden

Over UNIMETRO

Professionele fabrikant van metrologieapparatuur met meer dan 10 jaar ervaring, die hoogwaardige producten aanbiedt tegen redelijke prijzen en uitgebreide ondersteuning.

Onze service

24/7 online ondersteuning via meerdere kanalen
Snelle levering uit spotvoorraad
1 jaar garantie met gratis software-upgrades
Technische opleiding voor ingenieurs
Aangepaste testoplossingen
Installatie en instructie op locatie
