Malensnijder die Machine met 0~200mm waaier meten

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: BOSWACHTER 600
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Houten geval
Levertijd: 15 het werkdagen
Betalingscondities: T/T
Levering vermogen: 10 per maand
Gedetailleerde informatie
Productnaam: Malensnijder die Machine meet X metend waaier: 80mm
Y dat waaier meet: 60mm Z dat waaier meet: 60mm
Maximum hulpmiddeldiameter: 0~350mm
Hoog licht:

Het micro- Hardheid Testen Machine

,

digitale hardheidsmeter


Productomschrijving

Malensnijder die Machine met 0~200mm waaier meten









Producttoepassing



Hulpmiddel VMM van UNIMETRO RANGER600 Machine is de universele metende machine voor boren, malensnijders en tellers en verzinkt onder Flexibel verlichtend systeem. Dank aan het compacte ontwerp en de grote stabiliteit, RANGER600 kan in de metrologieruimte, ontvangende inspectie, of direct in productie worden aangewend. Het RANGER600-systeem van de Hulpmiddelinspectie wordt met SMARTOOL-algemeen begrip gevormd die software meten, die tot het het beste instrument voor allerlei hulpmiddelen om metaal te snijden maakt, die van snel het controleren van enige criteria beginnen, zoals de buitencontour of de hoeken, controle van speciaal hulpmiddelmeetkunde te voltooien. De gebruikers kunnen gemakkelijk bereiken zetten-maatregel-ANALYSEREN het meten van proces met RANGER600.






Geavanceerd Ontwerp



--Ergonomisch ontwerp en stevige bouw.
--HD beeld vangen en de vertoningscombinatie, ook het niveau van de microscoopvergroting zijn facultatief.
--De hoge nauwkeurigheidscodeur wordt ingebed in de roterende lijst, aanbiedt nauwkeurige hoekplaats voor gebruikers.
--Veelvoudige sectie programmeerbare LEIDEN ringslicht voor oppervlakteverlichting, ook met inbegrip van contourverlichting en vrij hoek hulplicht voor standaardeigenschappen.
--SMARTOOL het meten van software biedt specifieke het meten functie voor scherpe hulpmiddelen aan.

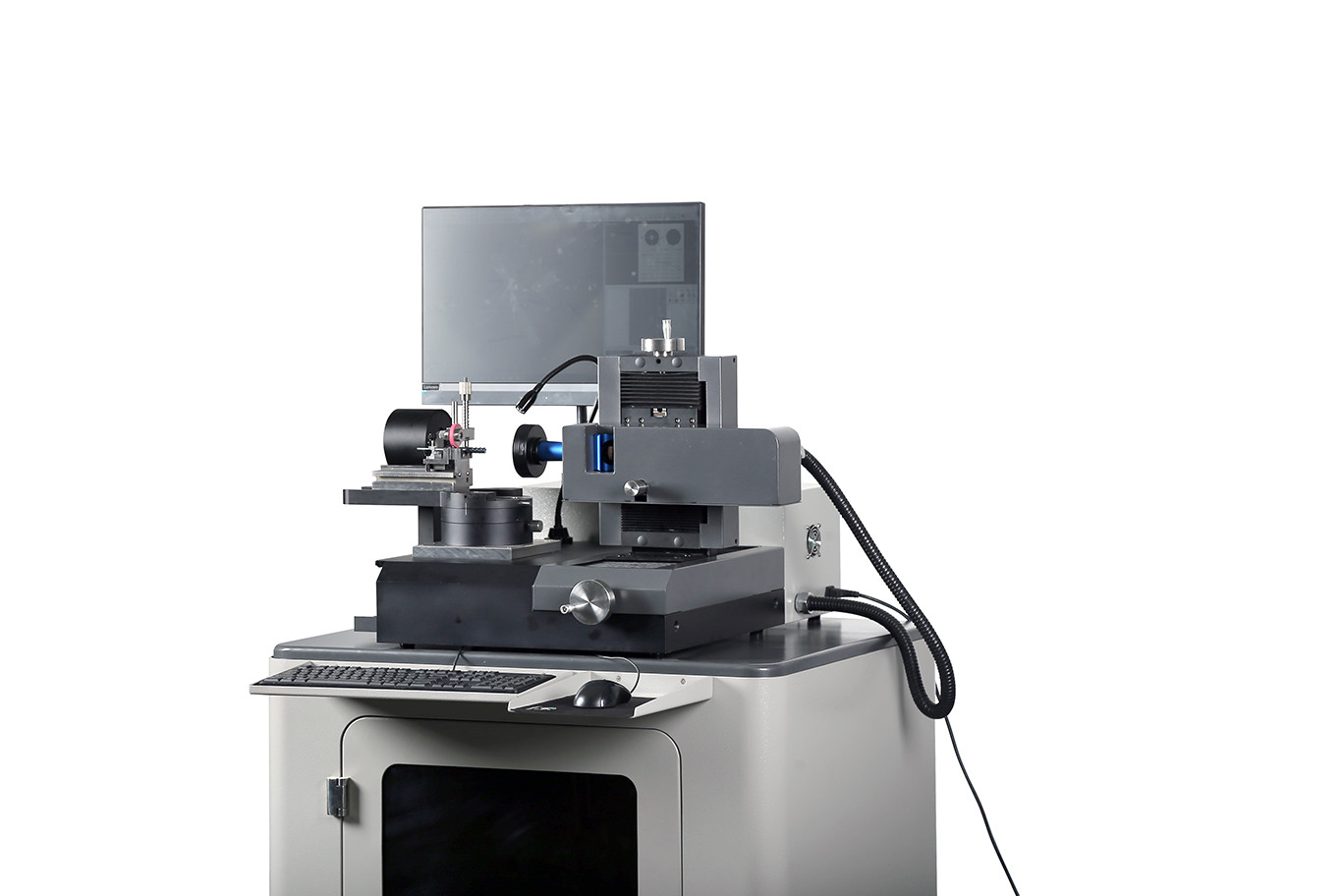

Malensnijder die Machine met 0~200mm waaier meten 0





Parameters



SPECIFICATIES VOOR Malensnijder die Systeem meten
X asreis

80mm


Y asreis

60mm


Z as die waaier meten

60mm


Maximum hulpmiddeldiameter

20mm (facultatieve 30mm)


Maximum hulpmiddellengte

200mm (facultatieve 350mm)


Het werk afstand

90mm



Lens

0.7X-4.5X gedeukte zoomlens

Camera

2M de camera van het pixelhd camera/5M pixel HD (Optionsl)

Lineaire schaalresolutie

0.0001mm

Vergroting

(Facultatief) 12.6X-79.2X/25.2X-158.4X

Gebied van mening

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Facultatief)

Het meten van nauwkeurigheid

X~Y, (2.5+L/100) μm, L is de gemeten lengte

PC

Alle-in-ÉÉN PC-systeem, Vensters 10 OS, met 24“ LCD monitor

Verlichtingssysteem

8 secties LEIDEN ringslicht, contour licht en flAexible hulplicht, al softwarecontrole en programmeerbaar.

Inputformaat

DXF-dossiers

Outputformaat

EXCEL, DXF





Eigenschappen



Voor een snellere en nauwkeurige plaats van de hulpmiddelenhoek tijdens het het meten proces, biedt de roterende lijst van RANGER600 2 mechanische vaste hoeken, 0 graad en 90 graden aan. Bij de 0 graadpositie kunnen de gebruikers Hulpmiddelbeëindigen meten, Hulpmiddelbeëindigen - centreer schacht, Hulpmiddelbeëindigen - voorhoek, enz. En 90 graden positie is beschikbaar voor Schroefhoek, As Voorhoek, Eerste Achterhoek, Tweede Achterhoek en het Overhellen Randhoek, enz.
Als andere hoekplaats zou moeten worden vereist, kunnen de gebruikers de nauwkeurige codeur ook gebruiken die in de roterende lijst om wordt ingebed te verkrijgen. De hoeklezing is vertoning in de software.











Softwarefunctie



Malensnijder die Machine met 0~200mm waaier meten 1
Belangrijke scherpe hulpmiddelen die oplossing meten
De Scherpe Hulpmiddelen die van SMARTOOL Software meten wordt ontwikkeld gebaseerd op hoge nauwkeurigheid optische en digitale het meten technologie, is het gemakkelijk en intuïtief te werken en biedt talrijke die het meten en evaluatiealgoritmen specifiek voor hulpmiddelen aan in het malen van zaken worden vervaardigd of worden gescherpt.
