Contactloze Magnetische Rooster Optische Lineaire Schaal / 32m Bereik voor Hoge-Snelheidsmeting

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Basisinformatie
Plaats van herkomst: China
Merknaam: Bomatec
Modelnummer: UMLRB
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: paper box
Levertijd: 5 het werkdagen
Betalingscondities: T/T
Levering vermogen: 100 per maand
Beste prijs Contact nu
Gedetailleerde informatie
Verbindingsspanning: 10-30 V DC/5 V DC Huidig: 10-30 VDC: max. 150 mA, 5 V DC: 200 mA
Signaalniveau: 10-30VHTL/5VTTL Oplossing: 0,001 mm/0,005 mm/0,01 mm
Max. lopende snelheid: 2m/s Uitgangssignaal: A, A', B, B', Z, Z'
Markeren:

lineaire digitale schaal

,

optische lineaire codeur

Productomschrijving

Niet-contact magnetische raster optische lineaire schaal
32m bereik voor snelle meting
Productoverzicht

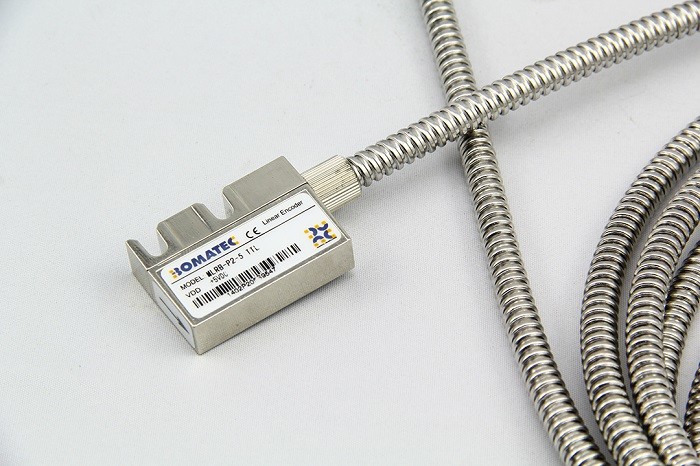

De UMLRB-serie is een magnetisch raster lengtemeting systeem met een geïntegreerd ontwerp waarbij zowel de sensor als de uitleeselektronica in één behuizing zijn ingebouwd. De magnetische schaal wordt op platte oppervlakken bevestigd, waarbij de sensorleeskop tijdens de installatie een precieze spleet van 0,1-2,0 mm ten opzichte van de magnetische schaal behoudt.
Contactloze Magnetische Rooster Optische Lineaire Schaal / 32m Bereik voor Hoge-Snelheidsmeting 0
Belangrijkste kenmerken
  • Niet-contact meettechnologie
  • Grote spleet tolerantie tussen leeskop en magnetische schaal (0,1-2,0 mm)
  • Uitgebreide meetlengte tot 32 meter
  • Hoge resolutie tot 0,001 mm
  • Uitstekende herhaalbaarheid van ±0,001 mm
  • Superieure vlekbestendigheid
  • Uitgebreide signaaluitvoer: A, A', B, B', Z, Z'
Contactloze Magnetische Rooster Optische Lineaire Schaal / 32m Bereik voor Hoge-Snelheidsmeting 1
Technische parameters
Parameter Specificatie
Aansluitspanning 10-30 VDC / 5 VDC
Stroom 10-30 VDC: max. 150 mA, 5 VDC: 200 mA
Signaalniveau 10-30V HTL / 5V TTL
Resolutie 0,001 mm / 0,005 mm / 0,01 mm
Herhaalbaarheid ±0,001 mm
Maximale loopsnelheid 2 m/s
Uitgangssignaal A, A', B, B', Z, Z'
Meetlengte 32 m (maten op maat beschikbaar)
Sensor/schaal afstand Maximaal 2,0 mm
Nauwkeurigheid bij 20°C (µm) ±(20+20×L), L=meetlengte in meters
Bedrijfstemperatuur -10 tot 70°C
Opslagtemperatuur -25 tot 85°C
Vochtigheid Maximaal 80% (niet-condenserend)
Beschermingsgraad IP67
Mechanische specificaties
Component Specificatie
Sensorbehuizing 41 × 11 × 29 mm
Maximale lengte 30,0 m
Gewicht 58 g
Signaalkabel 2 × 0,75 mm², en 6 × 0,14 mm²

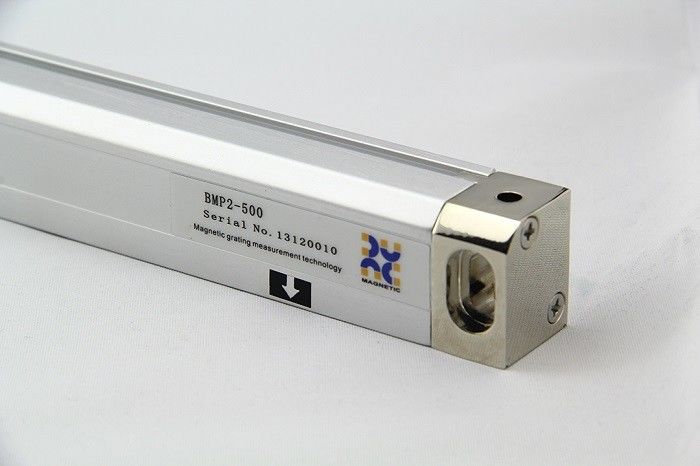

Magnetische schaal (MP2-xxx-xx) Buigradius: min. 60 mm
Expansiecoëfficiënt α = 16×10⁻⁶K⁻¹
Lengte-expansie ΔL = L × α × ΔT
Afmetingen 10 mm × 1,8 mm
Minimale kromtestraal 150 mm
