Name: Multi-sensor universeel contour- en ruwheidsmeetsysteem met geïntegreerde profilometer
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SER1000
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Sensor:

Inductieve ruwheidsprofielsensor

Software:

CMS profielmeetsysteem en RMW oppervlakteruwheidsmeet- en analysesysteem

Aanvrager:

Remoliekan, remoliekanA, veer, autobevestigingsbout enz

Markeren:

contour meetinstrument

ruwheids meetinstrument

Productomschrijving

Universeel Contours- en Ruwheidmeetsysteem met Meerdere Sensoren

Oppervlakteruwheidstester Contoursmeetsysteem

Universeel Oppervlakteruwheid- en Contoursmeetsysteem met Gecombineerde Sensor Ruwheidsmeting Profilometer Machine

Fundamenten van Oppervlaktemeting Analyse

Alle oppervlakken kunnen worden gemeten aan de hand van vier hoofdelementen: afmetingen, vorm, ruwheid en golving. Componenten met hoge precisie vereisen een uitgebreide analyse van al deze parameters.

Afmetingen: Functionele oppervlaktevormen gedefinieerd door lineaire relaties tussen radius, hoek, afstand en kenmerken
Vorm: Afwijking van de doeloppervlaktevorm (vlak, bol, kegel, etc.), meestal veroorzaakt door machinefouten
Ruwheid: Oppervlaktetextuurvariaties veroorzaakt door snijgereedschappen of bewerkingsprocessen
Golving: Niet-ideale machine-effecten als gevolg van trillingen, onvoldoende stijfheid of andere procesinstabiliteiten

SER1000 Serie Kenmerken

Standaard Type met Lage Gebruikskosten

Inductieve Profielsensor

Ruwheidsmeting zonder Leiding

Kleine Bereik Hoge Precisie Profielmeting

Ruwheids- en Profielmeting Composiet

Meettoepassingen

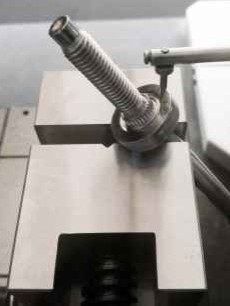

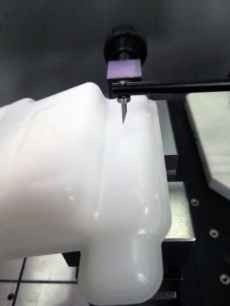

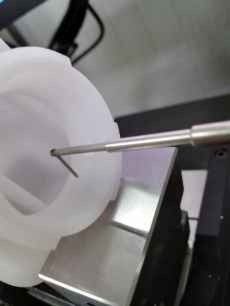

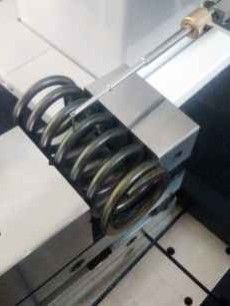

Toepassingen Omvatten: Remolie Bussen, Veren, Auto Bevestigingsbouten

Technische Specificaties

Specificatie	SER1143G-sak
Meetbereik
X-as	100mm
Z-as	320mm
Z1-as	C:±5mm R:±400µm
Contour Nauwkeurigheid
Z1 Lineaire Precisie¹	0.15% v.g.
Pt	±0.3µm
Hoek	±2°
Rechtheid	0.5µm/100mm
Ruwheid Nauwkeurigheid
Lineaire Precisie	±7%
Residuele Ruis	≤0.025µm
Dubbele Waarde	1δ≤3nm
Afsnijgolflengte	0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Beoordelingslengte	λc X2,3,4,5,6,7
Aandrijfsnelheid
X-as	0.1~10mm/s
Z-as	0.5-10mm/s
Meetfuncties
Profiel	Lijnelementen, puntkenmerken, afstanden, parallellisme, loodrechtheid, hoek, groefdiepte, groefbreedte, radius, rechtheidsanalyse, convexiteitsanalyse, profielanalyse
Ruwheid	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Golving	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originele Contour	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Systeemcomponenten

P Serie Digitale Contoursensor

Resolutie: 65536:1 / 262144:1
Bereik: R:±400µm/±600µm, C:±5mm/±7.5mm
Lineaire Precisie: R:±7%/±4%, C:0.15%/0.07%
Residuele Ruis: ≤0.025µm/≤0.02µm
Ruwheidsreferentie: Geleidingsrail, geen geleiding
Geïntegreerde inductieve sensor met hoge precisie voor zowel ruwheids- als profielmeting met eenvoudige naaldwissel

Aandrijvingsopties

Railbeweging: 100-150mm
Interval: 0.2~2µm
Contour Rechtheid: 0.5µm/100mm
Ruwheidsrestwaarde: ≤0.02µm
Maximale Bewegingssnelheid: 10mm/s
Minimale Meetsnelheid: 0.1mm/s
Standaard aandrijving voldoet aan de nauwkeurigheidseisen voor contourmeting op onderdeelniveau

Kolomcomponenten

Bereik: 320~420mm / 520~620mm
Maximale Bewegingssnelheid: 10mm/s
Minimale Bewegingssnelheid: 0.5mm/s
Positioneringsnauwkeurigheid: 0.01mm
Lichtgewicht frame-ontwerp van de kolom voor langdurige stabiliteit

Platformcomponenten

Materiaal: Marmer
Specificatie: 500*800, 500*1000
Eén stuk ontwerp met compacte structuur voor eenvoudig onderhoud

Over UNIMETRO

Uw Bedrijf Opbouwen met Professionele Metrologie Oplossingen

UNIMETRO is een professionele fabrikant van metrologieapparatuur met meer dan 10 jaar ervaring. Wij leveren hoogwaardige producten tegen redelijke prijzen en verwelkomen professionele partners uit de wereldwijde markten.

Onze Diensten

UNIMETRO zet zich in voor het leveren van de beste metrologieproducten en -oplossingen, samen met uitgebreide after-sales service, inclusief gratis online ondersteuning, software-upgrades en snelle reactietijden.

Wereldwijde Markt

Wij verwelkomen dealers en distributeurs wereldwijd en bieden volledige commerciële en technische ondersteuning. UNIMETRO levert consequent producten met de beste prijs-prestatieverhouding en superieure service.

OEM en Maatwerk Oplossingen

UNIMETRO biedt OEM-diensten aan distributeurs en ontwikkelt op maat gemaakte meetoplossingen via ons professionele technische team. Raadpleeg onze ingenieurs voor gespecialiseerde vereisten.

Bedrijfsinformatie

Onze Klanten & Agenten

Veelgestelde Vragen

V1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.

V2: Wat produceert uw bedrijf voornamelijk?

A2: Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen, en gerelateerde metrologieapparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.

V4: Accepteert u maatwerk service?

A4: Ja, wij leveren zowel standaardmachines als op maat gemaakte oplossingen die zijn afgestemd op de behoeften van de klant.

V5: Wat is uw garantieperiode?

A5: Onze producten worden geleverd met 1 jaar garantie. We hebben de duurzaamheid van breekbare onderdelen verbeterd om de betrouwbaarheid van het product te garanderen.
