Golvendheid en Contour Meetsysteem met Breed-bereik, Gidsloze Ruwheidssensor
Oppervlakteruwheidstester Contour Meetsysteem
Evalueer ruwheid, golvendheid, profiel en vele andere parameters met onze Ruwheids- en Contour Meetmachine met een Breed-bereik Niet-geleide Ruwheidssensor.
Fundamenten van Oppervlaktemeting Analyse
Alle oppervlakken bevatten meetbare elementen, waaronder grootte, vorm, ruwheid en golvendheid. Componenten met hoge precisie vereisen analyse van al deze elementen:
- Afmetingen: Functionele oppervlaktevormen gedefinieerd door lineaire relaties tussen radius, hoek, afstand en kenmerken
- Vorm: Afwijking van de beoogde oppervlaktevorm (vlak, bol, kegel, etc.), meestal veroorzaakt door machinefouten
- Ruwheid: Veroorzaakt door factoren zoals snijgereedschappen of bewerkingsprocessen
- Golvendheid: Niet-ideale machine-effecten veroorzaakt door trillingen, onvoldoende stijfheid of andere instabiele procesfactoren
SR2000 Serie Kenmerken
De beste balans tussen prestaties en kosten met een superieure prijs/prestatieverhouding:
- Standaard draadloze inductieve sensor met breed bereik
- Uitgebreide evaluatie van ruwheid, golvendheid, profiel en meerdere parameters

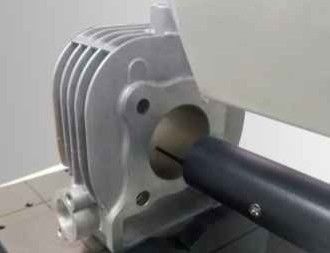

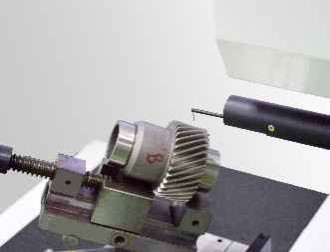

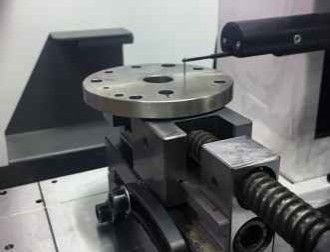

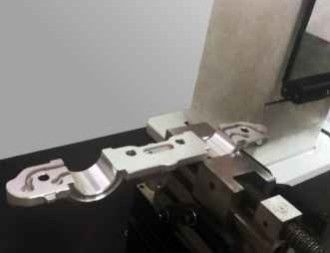

Meet Case Studies
SR2023G-tbo Specificaties
| Parameter | Specificatie |
|---|
| Meetbereik X-as | 120mm |
| Meetbereik Z-as | 420mm |
| Meetbereik Z1-as | ±620µm/262144:1 |
| Lineaire Precisie Ruwheidsparameter¹ | ±3% |
| Herhaalbaarheid | 1δ≤1nm |
| Afsnijgolflengte | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Beoordelingslengte | µcX2,3,4,5,6,7 |
| Residuele ruis | ≤0.12µm |
| Aandrijfsnelheid X-as | 0.05~20mm/s |
| Aandrijfsnelheid Z-as | 0.2~20mm/s |
Meetfuncties
Ruwheid: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Golvendheid: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Origineel Profiel: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systeemcomponenten
R Serie Gidsloze Ruwheidssensor
- Resolutie: 65536:1/262144:1
- Bereik: ±420µm/±620µm
- Lineaire Precisie: R:±4%/±3%
- Residuele ruis: ≤0.007µm/≤0.005µm
- Ruwheidsreferentie: Gids, Geen draad
- Ruwheidssensor zonder kop met uitstekende frequentierespons kenmerken en brede signaalbandbreedte
Driver Opties
Dsh Geluidsarme Driver / Dch Geluidsarme Keramische Driver(Selecteer naar behoefte)
- Railbeweging: 100-150mm/180~220mm
- Interval: 0.05~2µm/0.05~5µm
- Rechtheid Profiel: 0.3µm/100mm
- Residuele Ruwheidswaarde: ≤0.005µm
- Maximale Bewegingssnelheid: 20mm/s
- Minimale Meetsnelheid: 0.1mm/s
- Geluidsarme actuator voldoet aan de nauwkeurigheidseisen voor profielmeting van standaardonderdelen
Kolomcomponenten
Cnf Hoge Snelheid Kolom / Cnfl Hoge Snelheid Lange Kolom(Selecteer naar behoefte)
- Bereik: 320~420mm / 520~620mm
- Maximale Bewegingssnelheid: 20mm/s
- Minimale Bewegingssnelheid: 0.2mm/s
- Positioneringsnauwkeurigheid: 0.005mm
- Hogesnelheidskolom met frameontwerp, langdurige vervormingsbestendigheid, precisie snelle transmissiestructuur
Platformcomponenten
Mpe Integraal Ergonomische Machine Tafel
- Materiaal: Marmer
- Specificatie: 500*800, 500*1000
- Integraal ontwerp met compacte structuur, gemakkelijk onderhoud, ruimtebesparend
- Ergonomisch ontwerp vermindert vermoeidheid van de operator
Bedrijfsinformatie
Onze Klanten & Agenten
Veelgestelde Vragen
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij produceren voornamelijk Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en gerelateerde apparatuur.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
V4: Accepteert u maatwerk?
A4: Ja! Wij bieden zowel standaardmachines als op maat gemaakte oplossingen die zijn afgestemd op de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. We hebben een stabiele productkwaliteit met verbeteringen aan breekbare onderdelen voor betrouwbare prestaties.
