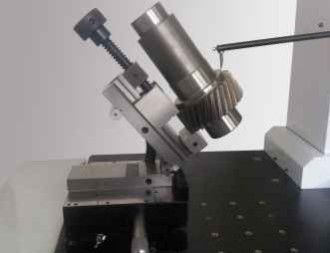

Hoge-nauwkeurigheid digitaal contourmeetsysteem voor tandwielen, poelies en schroeven
Oppervlakteruwheidstester Contourmeetsysteem
De meetbare elementen van alle oppervlakken omvatten grootte, vorm, ruwheid en golving. Veel hoogwaardige componenten vereisen analyse van al deze elementen:
- Afmetingen: Oppervlaktefunctionele vormen gedefinieerd door de lineaire relatie tussen straal, hoek, afstand en kenmerken
- Vorm: Afwijking van de doelvorm van het oppervlak (vlak, bol, kegel, etc.), meestal veroorzaakt door machinefouten
- Ruwheid: Veroorzaakt door factoren zoals snijgereedschappen of bewerkingsprocessen
- Golving: Niet-ideale machine-effecten veroorzaakt door trillingen, onvoldoende stijfheid of andere instabiele factoren in het proces
SP2000 Serie Kenmerken
Beste balans tussen prestaties en kosten met een superieure prijs/prestatieverhouding
- Hoge precisie digitale contoursensor
- Grootschalige precisie contourmeting en micro-profielmeting
- UNIMETRO gebruikt innovatief een nieuwe digitale sensor die tot vijf keer betere lineaire nauwkeurigheid levert dan traditionele digitale encoder-sensoren
- 10x capaciteit om kleine contouren te meten en tegelijkertijd te voldoen aan grootschalige meetvereisten
- Typische toepassingen omvatten diepe groefkogellagers, conische rollagers en kogelomloopspindelgroeven voor R-waarde, configuratieafwijking en Pt-waarde meting
Meettoepassingen

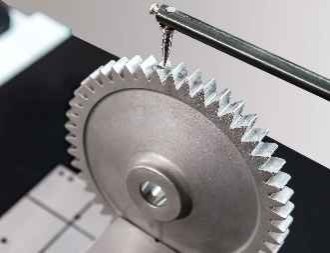

Tandwiel

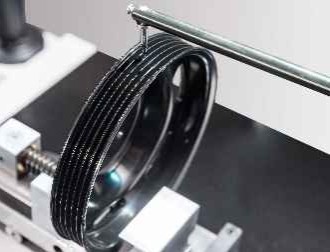

Poelie

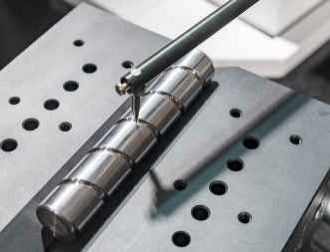

Schroef
Schroefwiel
Technische Specificaties
| Specificatie |
SP2012G-tdo |
| Meetbereik |
|
| X-as |
120mm |
| Z-as |
420mm |
| Z1-as |
±12.5mm |
| Nauwkeurigheid |
|
| Z1 Lineaire precisie |
±(0.8+|0.15H|)µm |
| Boog |
±(1.5+R/12)µm |
| Hoek |
±1′ |
| Rechtheid |
0.5µm/100mm |
| Aandrijfsnelheid |
|
| X-as |
0.05~20mm/s |
| Z-as |
0.2~20mm/s |
Meetfuncties
Profielanalyse inclusief lijnelementen van diverse werkstukoppervlakken, puntkenmerken, afstandsmetingen tussen punten en lijnen, positieanalyse van elementen inclusief afstand, parallelisme, loodrechtstand, hoek, groefdiepte, groefbreedte, straal. Geschikt voor rechtheidsanalyse, convexiteitsanalyse en uitgebreide profielanalyse.
Systeemcomponenten
Sensor: PHP Serie Low Noise Digitale Profielsensor
- Resolutie: 0.02-0.1µm
- Bereik: ±7.5-±30µm
- Lineaire precisie: ±(0.7+|0.05H|)µm
- Meetkracht: 0.7kg
- Zeer lage bulkruis voor micro-profielmeting in groot bereik met uitstekende lineariteit
Driver: DSH Low Noise Driver / DCH Low Noise Ceramic Driver
- Railbeweging: 100-150mm/180~220mm
- Interval: 0.05~2µm/0.05~5µm
- Contour rechtheid: 0.3µm/100mm
- Residuele ruiswaarde: ≤0.005µm
- Maximale bewegingssnelheid: 20mm/s
- Minimale meetsnelheid: 0.1mm/s
- Laag geluidsniveau actuator voldoet aan de nauwkeurigheidseisen voor profielmeting van standaardonderdelen
Kolomlid: CNF High Speed Column / CNFL High Speed Long Column
- Bereik: 320~420mm / 520~620mm
- Maximale bewegingssnelheid: 20mm/s
- Minimale bewegingssnelheid: 0.2mm/s
- Positioneringsnauwkeurigheid: 0.005mm
- Hogesnelheidskolom met frameontwerp, langdurig onvervormbare constructie
Platformcomponenten: MPE Integral Ergonomic Machine Table
- Materiaal: Marmer
- Specificatie: 500*800, 500*1000
- Integraal ontwerp met compacte structuur voor gemakkelijk onderhoud
- Ergonomisch ontwerp vermindert vermoeidheid van de operator
