Inductieve Sensor-Gebaseerd Oppervlakteprofiel en Contour Meet Systeem
Oppervlakteprofiel en Contour Meetoplossingen
Alle oppervlakken bevatten meetbare elementen, waaronder grootte, vorm, ruwheid en golving. Componenten met hoge precisie vereisen een uitgebreide analyse van al deze elementen om optimale prestaties en kwaliteit te garanderen.
Oppervlaktemeetelementen
- Afmetingen: Functionele oppervlaktevormen gedefinieerd door lineaire relaties tussen radius, hoek, afstand en kenmerken
- Vorm: Afwijking van de beoogde oppervlaktevorm (vlak, bol, kegel, etc.), meestal veroorzaakt door machinefouten
- Ruwheid: Oppervlaktetextuurvariaties veroorzaakt door snijgereedschappen of bewerkingsprocessen
- Golving: Niet-ideale machine-effecten als gevolg van trillingen, onvoldoende stijfheid of andere factoren van procesinstabiliteit
SE2000 Serie Kenmerken
Het bereiken van de optimale balans tussen prestaties en kosten met een uitzonderlijke prijs-prestatieverhouding.
- Breed scala aan inductieve sensoren voor veelzijdige toepassingen
- Kleine-bereik hoge-precisie contourmeetmogelijkheden
- Micro-profielmeting met uitzonderlijke nauwkeurigheid

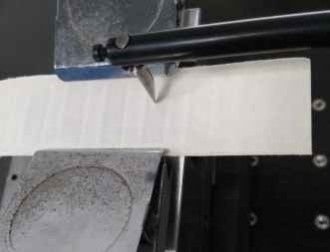

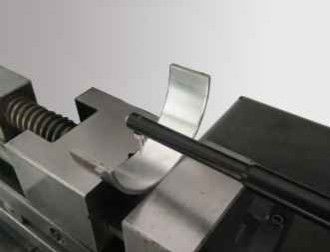

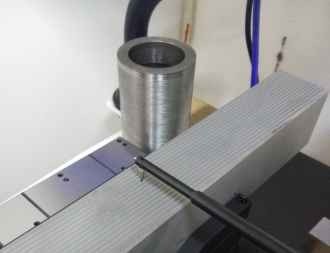

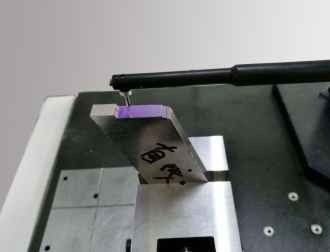

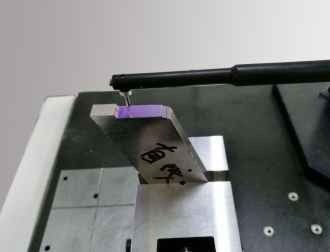

Meettoepassingen
SE2022G-tbo Specificaties
| Specificatie | Details |
|---|
| Meetbereik - X-as | 120mm |
| Meetbereik - Z-as | 420mm |
| Meetbereik - Z1-as | ±0.5mm~±7.5mm/262144:1 |
| Z1 Lineaire Precisie | 0.07% v.g. |
| Hoeknauwkeurigheid | ±1´ |
| Rechtheid | 0.3µm/100mm |
| X-as Aandrijfsnelheid | 0.05~20mm/s |
| Z-as Aandrijfsnelheid | 0.2~20mm/s |
Meetmogelijkheden
Uitgebreide profielanalyse inclusief lineaire elementen van diverse werkstukoppervlakken, puntkenmerken, afstandsmetingen tussen punten en lijnen, positieanalyse van elementen inclusief afstand, parallelisme, loodrechtheid, hoek, groefdiepte, groefbreedte, radius, rechtheidsanalyse, convexiteitsanalyse en profielanalyse.
Systeemcomponenten
E Serie Inductieve Contour Sensor
- Resolutie: 65536:1 / 262144:1
- Bereik: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Lineaire Precisie: 0.15% / 0.07%
- Meetkracht: 0.7mg
- Flexibele nauwkeurigheid/bereikverhouding met ongeëvenaarde voordelen voor digitale sensoren in kleine contourmeettoepassingen
Aandrijfsystemen
Dsh Geluidsarme Driver / Dch Geluidsarme Keramische Driver (Selecteerbaar op basis van toepassingsvereisten)
- Railverplaatsing: 100-150mm / 180~220mm
- Interval: 0.05~2µm / 0.05~5µm
- Contour Rechtheid: 0.3µm/100mm
- Residuele Ruwheidswaarde: ≤0.005µm
- Maximale Bewegingssnelheid: 20mm/s
- Minimale Meetsnelheid: 0.1mm/s
- Geluidsarme actuator voldoet aan de nauwkeurigheidseisen voor standaardonderdelen profielmeting
- In staat om Ra groter dan 0.025 micron te meten met ruwheidssensor
Kolomcomponenten
Cnf Hoge Snelheid Kolom / Cnfl Hoge Snelheid Lange Kolom (Selecteerbaar op basis van toepassingsvereisten)
- Bereik: 320~420mm / 520~620mm
- Maximale Bewegingssnelheid: 20mm/s
- Minimale Bewegingssnelheid: 0.2mm/s
- Positioneringsnauwkeurigheid: 0.005mm
- Hogesnelheid kolomontwerp met niet-vervormbaar frameconstructie
- Precisie snelle transmissiestructuur met breed snelheidsbereik en hoge positioneringsnauwkeurigheid
Platformcomponenten
MPE Integraal Ergonomische Machine Tafel
- Materiaal: Marmer
- Specificaties: 500*800, 500*1000
- Integraal ontwerp met compacte structuur
- Gemakkelijk onderhoud en ruimtebesparend
- Ergonomisch ontwerp vermindert vermoeidheid van de operator
