Name: CMS-oppervlakteprofiel- en contourmeetsysteem met Profilometer-technologie
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SP1000
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Sensor:

Digitale contoursensor

Software:

CMS-software voor contourmeting

Aanvrager:

Motoroliering, zuigerslijpgereedschap, lager, axiale kern ....

Markeren:

contourmeetapparatuur

ruwheids meetinstrument

Productomschrijving

CMS oppervlakteprofiel- en contourmetingsysteem met profielmetertechnologie

Digitale meetmachine voor het meten van de contour

De meetbare elementen van alle oppervlakken omvatten grootte, vorm, ruwheid en golvendheid.

Afmetingen:Functionele oppervlaktevormen die worden gedefinieerd door de lineaire relatie tussen straal, hoek, afstand en kenmerken
De vorm:Afwijking van de beoogde vorm van het oppervlak (vlak, bol, kegel, enz.), meestal veroorzaakt door een machinefout
Ruwheid:Door factoren zoals snijgereedschap of bewerkingsprocessen veroorzaakt
Waviness:Niet-ideale machine-effect veroorzaakt door trillingen, onvoldoende stijfheid of andere onstabiele factoren in het proces

Kenmerken van de SP1000-serie

Standaardtype met lage kosten voor gebruik
Digitale contoursensor
Grootschalige profilometrie mogelijkheden

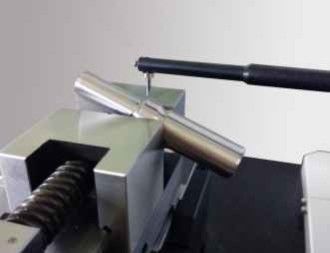

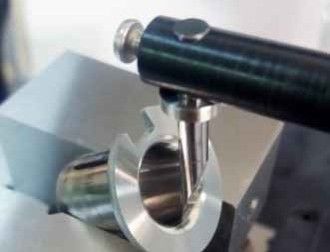

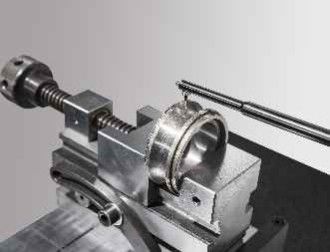

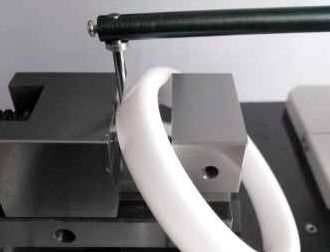

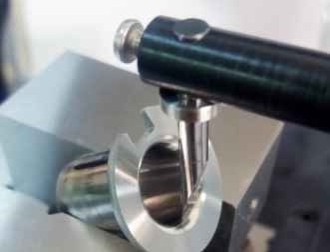

Voorbeelden van meetgevallen

Aanbevolen specificaties

Specificatie	Detail
Modelnummer	SE2022G-tbo
Meetbereik X-as	120 mm
Meetbereik Z-as	420 mm
Z1-as Bereik	±0,5 mm~±7,5 mm/262144:1
Z1 Lineaire precisie	0.07% f.s.
Hoeknauwkeurigheid	± 1′
Rechtheid	0.3 μm/100 mm
X-as aandrijfsnelheid	0.05~20 mm/s
Versnellingssnelheid op de Z-as	0.2~20 mm/s
Metingsfuncties	Lijnelementen, puntkenmerken, afstanden, parallelisme, loodrechtheid, hoek, groefdiepte, groefbreedte, straal, rechte analyse, convexiteitsanalyse, profielanalyse

Systemcomponenten

Digitale contoursensor van de P-serie

Resolutie: 65536:1 / 262144:1
In dit geval is het gebruik van een van de onderstaande parameters noodzakelijk:
Lijne precisie: R:±7%/±4%, C:0.15%/0.07%
Restgeluid: ≤ 0,025 μm/≤ 0,02 μm
Ruwheidsreferentie: leidraad, geen leidraad
Geïntegreerde hoogprecisie-induktanssensor voor zowel grofheids- als profielmetingen met naaldwisseling

Bestuurdersopties

Spoorvervoer: 100-150 mm
Aantalinterval: 0,2 tot 2 μm
Voor de afmeting van de afmetingen van de voorziening moet de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmeting van de afmetingsgraad van de afmeting van de afmetingsgraaf van de af
Restwaarde van ruwheid: ≤ 0,02 μm
Maximale snelheid: 10 mm/s
Minimale meetsnelheid: 0,1 mm/s
Standaard aandrijving voldoet aan de precisievereisten voor de meet van de contour van een deelniveau

Kolomcomponenten

Bereik: 320~420mm / 520~620mm
Maximale snelheid: 10 mm/s
Minimale snelheid: 0,5 mm/s
Positioneringsnauwkeurigheid: 0,01 mm
Een lichtgewicht ontwerp met een kolom van het raamtype voor langdurige stabiliteit

Platformcomponenten: MPM geïntegreerde standaardmachine

Materiaal: Marmer
Specificatie: 500*800, 500*1000
Eén-stuk ontwerp met compacte structuur voor eenvoudig onderhoud

Bedrijfsinformatie

Onze cliënten en agenten

Vaak gestelde vragen

Q1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.

V2: Wat produceert uw bedrijf voornamelijk?

A2: Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM armaturen en gerelateerde apparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal u adviseren over geschikte specificaties op basis van uw productvariëteit en meetvereisten.

Q4: Accepteert u aangepaste service?

A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de behoeften van de klant.

Q5: Wat is uw garantieperiode?

A5: Onze productgarantieperiode is 1 jaar. We hebben gebroken onderdelen verbeterd en een stabiele productkwaliteit gehandhaafd.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Modelnummer:	SP1000

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	Houten geval
Betalingscondities:	T/T
Levering vermogen:	15SET PER MAAND
